E2020 हाई-स्पीड थ्री-एक्सिस गैन्ट्री सीएनसी

उत्पाद परिचय और डाउनलोड

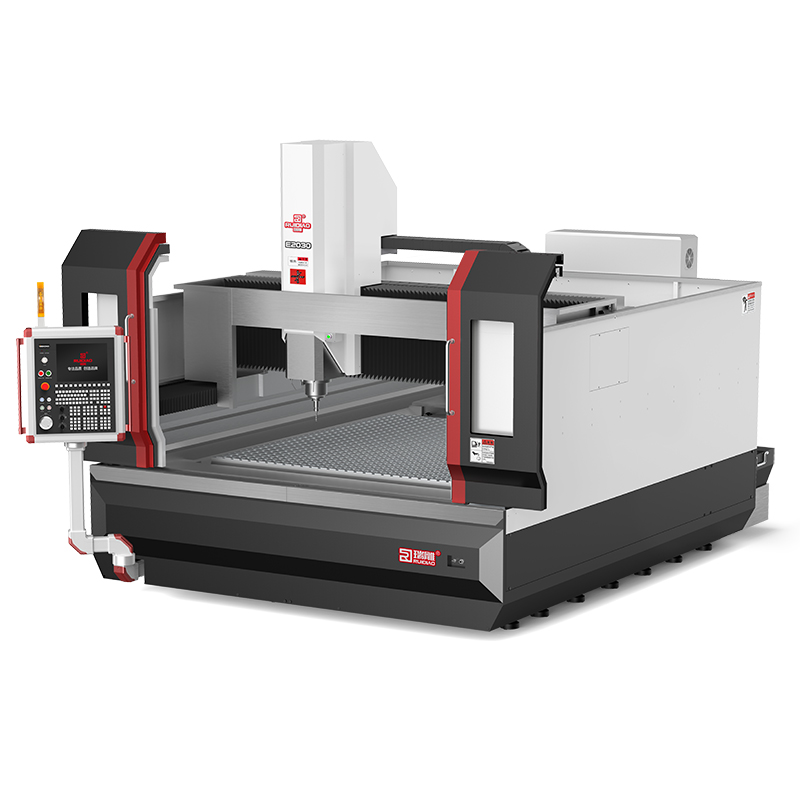

E2020 हाई-स्पीड थ्री-एक्सिस गैन्ट्री सीएनसी

E2020 3-Axis High-Speed Gantry CNC

ट्रैवल (X/Y/Z)2,000X2,000X320mm
वर्कटेबल साइज़2,000X2,000mm
शय्या सामग्रीकास्ट आयरन बेस
स्पिंडल स्पेक्स11 किलोवाट, 15,000 आरपीएम (Φ150)
टूल मैगज़ीनएनबीटी40 डिस्क सर्वो, 20 इकाइयाँ
मैक्स. रैपिड18 मी/मिनट
गाइडवे स्पेक (X/Y/Z)रोलर 35/45/35

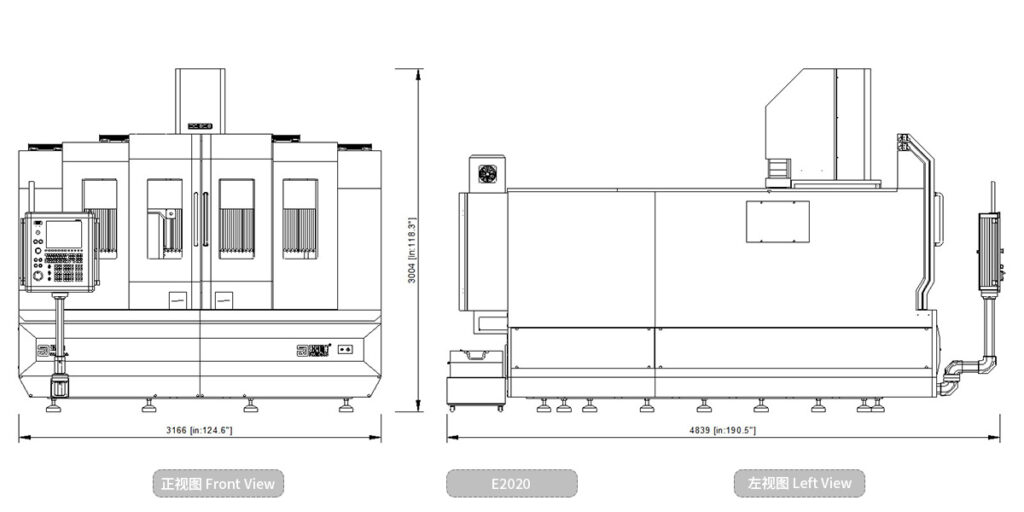

मशीन डायमेंशन3,166X4,839X3,004mm

प्रोफ़ाइलें इन्सुलेशन बोर्ड स्वचालित कार्य सतह तांबे की प्लेट एल्यूमिनियम शीट

E-series 机床画册

डाउनलोड

इस उत्पाद के बारे में पूछताछ करें

1800 +

यह वाकई उपयोगकर्ता-अनुकूल है।

100+

राष्ट्रीय पेटेंट

150000+

मशीन टूल अंतिम असेंबली कार्यशाला

12%

कुल व्यय का अनुसंधान एवं विकास व्यय का प्रतिशत

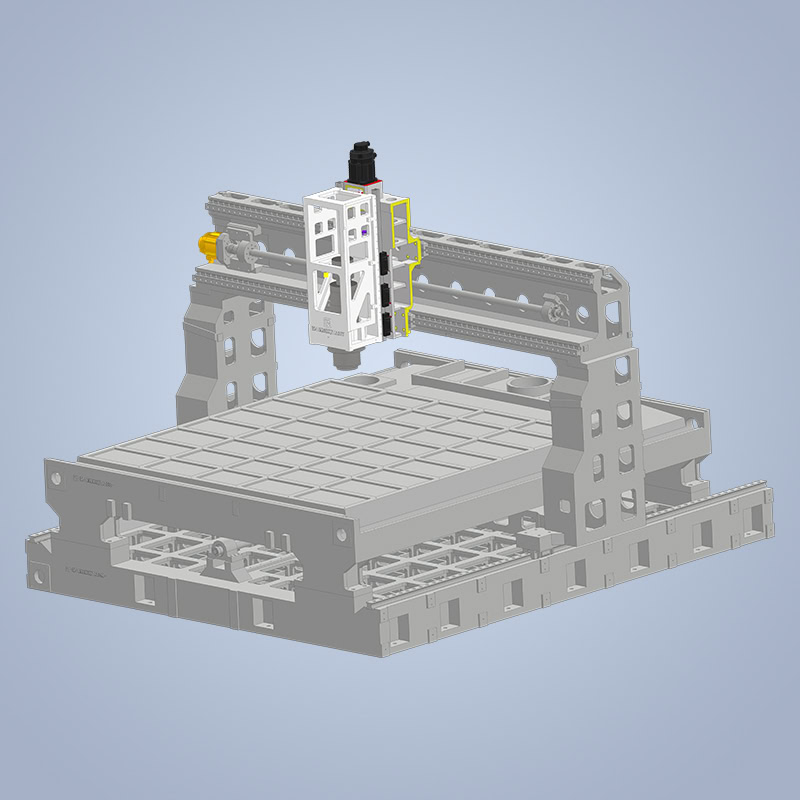

कास्टिंग और मशीनिंग

E2020机型采用灰口铸铁

आधार ग्रे कास्ट आयरन से ढला है और चट्टान की तरह ठोस है;

एच-फ्रेम गैन्ट्री, जो अधिक सटीकता प्रदान करती है;

Z-अक्ष स्लाइड प्लेट और स्पिंडल स्लीव, एक ही कास्टिंग से बने हुए;

उद्य. अनु.

औद्योगिक अनुप्रयोग

रूइडियाओ हाई-स्पीड गैंट्री सीएनसी मशीनें विभिन्न उद्योगों में व्यापक रूप से उपयोग की जाती हैं।

उत्पाद के लाभ:

E2020是瑞雕设计的一款全罩型重型龙门CNC机床，自重11吨，搭配35-45号重型滚柱导轨，主打有色金属板重型切削，加工高效。亦可应对铁板、不锈钢等黑色金属加工。机床预留吊装空间，搭载可旋转NK500一键面板，操作便捷；双螺杆自动排屑器，降低维护强度。

उच्च सटीकता और स्थिरता: तीन-अक्षीय बॉल स्क्रू गाइड, जो उच्च स्थिति निर्धारण और पुनरावृत्ति सटीकता प्रदान करते हैं, और भारी-भरकम कटिंग के प्रति उत्कृष्ट प्रतिरोध;
बड़ा स्पिंडल: 150 मिमी के उच्च-गति वाले इलेक्ट्रिक स्पिंडल से सुसज्जित, जो 11 किलोवाट तक की शक्ति प्रदान करता है, जिससे धातु के वर्कपीस को मशीन करना आसान हो जाता है।
आसान लोडिंग: लोडिंग और अनलोडिंग को आसान बनाने के लिए सामने के दरवाजे पर और मशीन के शीर्ष पर लिफ्टिंग पॉइंट्स प्रदान किए गए हैं।
उच्च-गुणवत्ता विन्यास: NK500 सिस्टम के साथ मानक रूप में आता है, जिसमें एक स्वचालित टूल सेटटर, एक टूल मैगज़ीन और अन्य सुविधाएँ शामिल हैं; 15,000 आरपीएम की स्पिंडल गति के साथ, यह उच्च मशीनिंग दक्षता और संचालन में अधिक सहजता प्रदान करता है।
अत्यधिक अनुकूलनीय: इसे दोहरे उद्देश्य वाले वैक्यूम वर्कटैबल (चूषण और दबाव) से सुसज्जित किया जा सकता है, जो विभिन्न प्रकार के वर्कपीस के क्लैंपिंग की आवश्यकताओं को पूरा करता है और विभिन्न परिदृश्यों में उत्पादन के लिए उपयुक्त है।

100%सुधारित दक्षता

68%लागत बचत

110%बढ़ा हुआ उत्पादन

मुख्य विनिर्देश

स्मार्ट कोर

Weihong NK500 प्रणाली से सुसज्जित, कुशल मशीनिंग और श्रम लागत में कमी के लिए।

NK500 मोशन कंट्रोल सिस्टमवीहोंग के साथ वर्षों के सहयोग और परामर्श के बाद रूइडियाओ द्वारा विकसित NK500 मोशन कंट्रोल सिस्टम मानव-यंत्र अंतःक्रिया के मामले में महत्वपूर्ण लाभ प्रदान करता है।

पूरे टूल मैगज़ीन के लिए एक-क्लिक स्वचालित टूल सेटिंगटूल मैगज़ीन में टूल निरीक्षण एक दैनिक कार्य है; इसे व्यक्तिगत रूप से करना समय-साध्य और श्रम-गहन होता है। RuiDiao ने एक बटन के स्पर्श से पूरे टूल मैगज़ीन के लिए स्वचालित टूल सेटिंग संभव कर दी है, जिससे दक्षता दोगुनी हो गई है।

अतिरिक्त-बड़ी स्क्रीन12 इंच का अतिरिक्त-बड़ा डिस्प्ले अधिक जानकारी दिखाता है, जिससे मशीन के विभिन्न पैरामीटर किसी भी समय आसानी से देखे जा सकते हैं, साथ ही मशीन संचालित करते समय पृष्ठों को स्क्रॉल करने की आवश्यकता कम हो जाती है।

.eng फ़ाइलों के साथ संगतविशेष रूप से रिलीफ नक्काशी उद्योग में, ENG फ़ाइलों की संगतता संचालन को बहुत सरल बना देती है, क्योंकि बोझिल फ़ाइल रूपांतरण की कोई आवश्यकता नहीं होती।

रुइडियाओ निरंतर उपयोग के माध्यम से अपने मशीन टूल्स का सतत अनुकूलन और सुधार कर रहा है; हमारी स्थापना की दृष्टि और मिशन उपयोगकर्ताओं को अधिक कुशल मशीन टूल्स प्रदान करना है।

वैक्यूम-सहायित क्लैंपिंगशीट सामग्री को क्लैंप करने के लिए वैक्यूम क्लैंपिंग सबसे अच्छा तरीका है। हम दो प्रकार प्रदान करते हैं: सील-स्ट्रिप क्लैंप और माइक्रो-होल सक्शन कप, ताकि विभिन्न मोटाई वाली सामग्री को समायोजित किया जा सके।

BT40 टूल मैगज़ीनटूल मैगज़ीन अब सीएनसी मशीन टूल्स का एक अनिवार्य हिस्सा बन चुके हैं, जो श्रम की बचत और दक्षता में सुधार में महत्वपूर्ण भूमिका निभाते हैं।

ग्राइंडिंग-ग्रेड लीड स्क्रूयह मशीन P-ग्रेड ग्राउंड लीड स्क्रू से सुसज्जित है, जो रोल किए गए लीड स्क्रू की तुलना में कहीं अधिक सटीकता प्रदान करता है और सुचारू संचालन सुनिश्चित करता है।

रोलर मार्गदर्शकEB2020机型配备了2组35号和1组45号滚柱导轨，相比滚珠导轨，滚柱导轨有着更高负载能力，针对暴力切削能力更强。

नि. प्रणा.

NK500 मोशन कंट्रोल सिस्टम एक उच्च-प्रदर्शन CNC सिस्टम है जिसे Ruidiao और Weihong Co., Ltd. ने संयुक्त रूप से विकसित किया है।

एक बड़े 15 इंच के स्क्रीन से लैस, यह अधिक जानकारी प्रदर्शित करता है और संचालन के दौरान पृष्ठों को स्क्रॉल करने की आवश्यकता को कम करता है; एक पूर्ण कीबोर्ड लेआउट और अतिरिक्त फंक्शन कीज़ के साथ, यह सबसे अधिक उपयोग किए जाने वाले फ़ंक्शन्स को एक ही कीस्ट्रोके से एक्सेस करने की सुविधा देता है; मशीन की गति, स्पिंडल की गति और ज़ूम स्तर के लिए नॉब्स से सुसज्जित, यह मशीनिंग गति का त्वरित समायोजन संभव बनाता है।

एनसी फाइलों का तुरंत डाउनलोड
एक-स्पर्श उपकरण परिवर्तन
पूरे टूल मैगज़ीन के लिए एक-क्लिक स्वचालित टूल सेटिंग
एकाधिक निर्देशांक प्रणालियाँ
यूएसबी फ्लैश ड्राइव और ईथरनेट केबल ड्राइवर
ओपीसी यूए/एमटीकनेक्ट प्रोटोकॉल
एनसीगेटवे गेटवे
द्विभाषी (चीनी और अंग्रेज़ी)

मॉडल विनिर्देश

तकनीकी विनिर्देश

विस्तृत तकनीकी विनिर्देशों के लिए, कृपया हमारी ग्राहक सेवा टीम से संपर्क करें या 400-100-6952 पर कॉल करें।

मॉडल	E1515	E1530	E2020	E2030	E2040	E2630
X/Y/Z कार्य स्ट्रोक (मिमी)/(इंच)	1,500X1,500X320 59.0"X59.0"X13.8"	1,500X3,000X320 59.0"X118.1"X13.8"	2,000X2,000X320 78.7"X78.7"X13.8"	2,000X3,000X320 78.7"X118.1"X13.8"	2,000X4,000X320 78.7"X157.5"X13.8"	2,600X3,000X320 102.3"X118.1"X13.8"
वर्कबेंच के आयाम (मिमी)/(इंच)	1,500X1,500 59.0"X59.0"	1,500X3,000 59.0"x118.1"	2,000X2,000 78.7"X78.7"	2,000X3,000 78.7"X118.1"	2,000X4,000 78.7"X157.5"	2,600X3,000 102.3"X118.1"
वर्कपीस क्लैंपिंग विधियाँ	द्वि-उद्देश्यीय चूषण और दबाव वैक्यूम सक्शन कप	द्वि-उद्देश्यीय चूषण और दबाव वैक्यूम सक्शन कप	द्वि-उद्देश्यीय चूषण और दबाव वैक्यूम सक्शन कप	द्वि-उद्देश्यीय चूषण और दबाव वैक्यूम सक्शन कप	द्वि-उद्देश्यीय चूषण और दबाव वैक्यूम सक्शन कप	द्वि-उद्देश्यीय चूषण और दबाव वैक्यूम सक्शन कप
सहायक कार्यबेंचों के लिए सामग्री	एल्यूमिनियम मिश्रधातु	एल्यूमिनियम मिश्रधातु	एल्यूमिनियम मिश्रधातु	एल्यूमिनियम मिश्रधातु	एल्यूमिनियम मिश्रधातु	एल्यूमिनियम मिश्रधातु
वैक्यूम टेबल के लिए ज़ोन नियंत्रण	ज़ोन 3	ज़ोन 3	ज़ोन 3	ज़ोन 3	ज़ोन 3	ज़ोन 3
वैक्यूम सक्शन कप स्लॉट की चौड़ाई (मिमी)/(इंच)	6 0.236	6 0.236	6 0.236	6 0.236	6 0.236	6 0.236
सक्शन कप स्क्रू छेदों के विनिर्देश	एम8 × 21 मिमी	एम8 × 21 मिमी	एम8 × 21 मिमी	एम8 × 21 मिमी	एम8 × 21 मिमी	एम8 × 21 मिमी
अधिकतम कार्य भार (किग्रा)/(पाउंड)	1,500 3,300	1,500 3,300	2,000 4,400	2,000 4,400	2,200 4,800	2,500 5,500
मशीन टूल की मुख्य संरचना	कास्ट आयरन बेस	कास्ट आयरन बेस	कास्ट आयरन बेस	कास्ट आयरन बेस	कास्ट आयरन बेस	कास्ट आयरन बेस
मशीन टूल्स की बाहरी शीट धातु संरचना	2.2 मीटर ऊँची बाधा	2.2 मीटर ऊँची बाधा	2.2 मीटर ऊँची बाधा	2.2 मीटर ऊँची बाधा	2.2 मीटर ऊँची बाधा	2.2 मीटर ऊँची बाधा
स्पिंडल शक्ति (किलोवाट)	11	11	11	11	11	11
अधिकतम स्पिंडल गति (आरपीएम)	15,000 आरपीएम (Φ150)	15,000 आरपीएम (Φ150)	15,000 आरपीएम (Φ150)	15,000 आरपीएम (Φ150)	15,000 आरपीएम (Φ150)	15,000 आरपीएम (Φ150)
स्पिंडल कूलर	तेल-शीतित मशीन	तेल-शीतित मशीन	तेल-शीतित मशीन	तेल-शीतित मशीन	तेल-शीतित मशीन	तेल-शीतित मशीन
टूल मैगज़ीन के प्रकार और क्षमताएँ	20 डिस्क-प्रकार के सर्वो मोटर	20 डिस्क-प्रकार के सर्वो मोटर	20 डिस्क-प्रकार के सर्वो मोटर	20 डिस्क-प्रकार के सर्वो मोटर	20 डिस्क-प्रकार के सर्वो मोटर	20 डिस्क-प्रकार के सर्वो मोटर
प्रसंस्करण, फूंकना और फ्लश करना	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश
टूल शैंक और कोलेट विनिर्देश	एनबीटी40-एसके10/16	एनबीटी40-एसके10/16	एनबीटी40-एसके10/16	एनबीटी40-एसके10/16	एनबीटी40-एसके10/16	एनबीटी40-एसके10/16
स्वचालित उपकरण सेट करने वाला	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश
प्रणाली की गति (मीटर/मिनट)/(इंच/मिनट)	18 708	18 708	18 708	18 708	18 708	18 708
अधिकतम कटिंग फीड दर (मिमी/मिनट)/(इंच/मिनट)	12 472	12 472	12 472	12 472	12 472	12 472
गाइड रेल विनिर्देश (X/Y/Z)	रोलर 35/45/35	रोलर 35/45/35	रोलर 35/45/35	रोलर 35/45/35	रोलर 35/45/35	रोलर 35/45/35
Z-अक्ष स्लाइड्स की संख्या (पीस)	6	6	6	6	6	6
चालन प्रणाली	वेइहोंग पावरट्रेन	वेइहोंग पावरट्रेन	वेइहोंग पावरट्रेन	वेइहोंग पावरट्रेन	वेइहोंग पावरट्रेन	वेइहोंग पावरट्रेन
संचालन वोल्टेज	तीन-चर 380 वोल्ट, 50 हर्ट्ज़	तीन-चर 380 वोल्ट, 50 हर्ट्ज़	तीन-चर 380 वोल्ट, 50 हर्ट्ज़	तीन-चर 380 वोल्ट, 50 हर्ट्ज़	तीन-चर 380 वोल्ट, 50 हर्ट्ज़	तीन-चर 380 वोल्ट, 50 हर्ट्ज़
इकाई की रेटेड शक्ति (किलोवाट)	23	23	23	23	23	23
वायु आपूर्ति दबाव (मेगापास्कल)	0.6	0.6	0.6	0.6	0.6	0.6
स्वचालित चिप-निकासी स्क्रू	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश
स्वचालित चिकनाई प्रणाली	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश
मशीन का वजन (किग्रा)/(पाउंड)	8,500 18,700	10,000 22,000	11,000 24,200	12,000 26,400	14,000 30,800	16,500 36,300
स्विचबोर्ड के आयाम (मिमी)/(इंच)	无	无	无	无	无	无
मशीन टूल के आयाम (मिमी)/(इंच)	2,666X4,338X3,004 104.9"X170.8"X118.3"	2,666X5,841X3,004 104.9"X230.0"X118.3"	3,166X4,839X3,004 124.6"X190.5"X118.3"	3,166X5,837X3,004 124.6"X229.8"X118.3"	3,166X6,837X3,004 124.6"X269.2"X118.3"	3,766X5,870X3,004 148.2"X231.1"X118.3"
पानी का टैंक	304 स्टेनलेस स्टील पानी की टंकी, 200 लीटर	304 स्टेनलेस स्टील पानी की टंकी, 200 लीटर	304 स्टेनलेस स्टील पानी की टंकी, 200 लीटर	304 स्टेनलेस स्टील पानी की टंकी, 200 लीटर	304 स्टेनलेस स्टील पानी की टंकी, 200 लीटर	304 स्टेनलेस स्टील पानी की टंकी, 200 लीटर
