MC1313 3-अक्ष हाई-स्पीड गैंट्री सीएनसी

MC1313 3-अक्ष उच्च-गति गैन्ट्री सीएनसी

ट्रैवल (X/Y/Z)1,300 × 1,300 × 220 मिमी
वर्कटेबल साइज़१,३०० × १,३०० मिमी
शय्या सामग्रीग्रे कास्ट आयरन + संगमरमर
स्पिंडल स्पेक्स7.5 किलोवाट, 24,000 आरपीएम (120 मिमी व्यास)
टूल मैगज़ीनNBT30 लीनियर 16 टूल्स
मैक्स. रैपिड48 मी/मिनट
गाइडवे स्पेक (X/Y/Z)रोलर 35/35/35
मशीन डायमेंशन2,190 × 2,721 × 2,160 मिमी

एक्रिलिक प्लास्टिक शीट फिक्स्चर हॉट-फ़ॉइल स्टैम्पिंग प्लेट रूई डियाओ बेकलाइट इन्सुलेशन बोर्ड एल्यूमिनियम शीट

एमसी एंड एमडी श्रृंखला मशीन टूल कैटलॉग

डाउनलोड

इस उत्पाद के बारे में पूछताछ करें

1800 +

यह वाकई उपयोगकर्ता-अनुकूल है।

100+

राष्ट्रीय पेटेंट

150000+

मशीन टूल अंतिम असेंबली कार्यशाला

12%

कुल व्यय का अनुसंधान एवं विकास व्यय का प्रतिशत

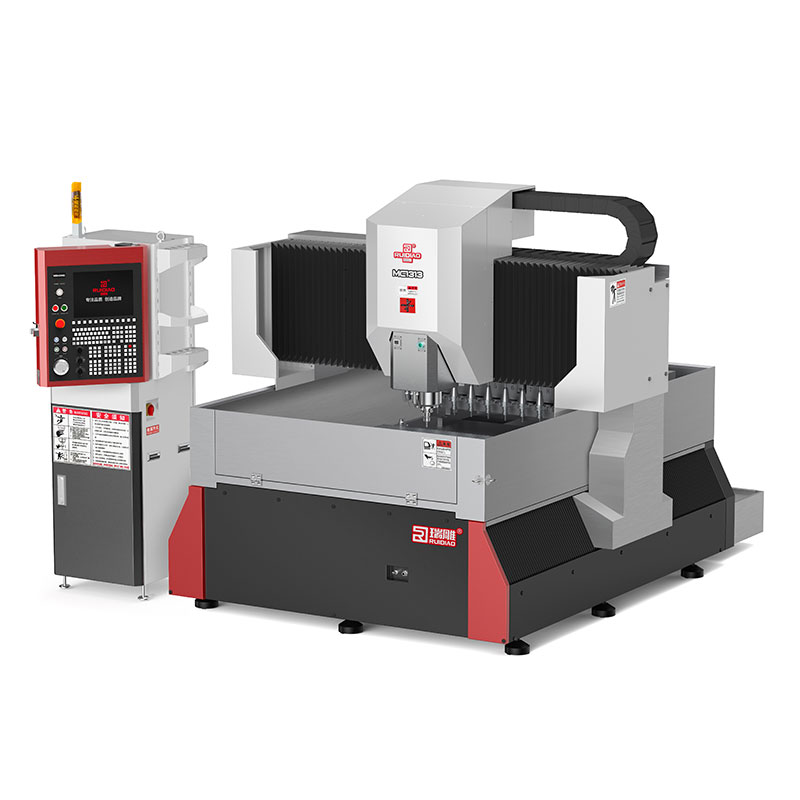

MC1313 हाई-स्पीड थ्री-एक्सिस गैन्ट्री सीएनसी (चित्र 2)

कास्टिंग और मशीनिंग

एमसी१३१३इस मशीन में ग्रे कास्ट आयरन का फ्रेम और संगमरमर का वर्कटॉप है।

आधार ग्रे कास्ट आयरन से ढला है और चट्टान की तरह ठोस है;

एच-फ्रेम गैन्ट्री, जो अधिक सटीकता प्रदान करती है;

उपकरण-ग्रेड संगमरमर से बना एक बड़ा वर्कटॉप, जो अधिक स्थिरता प्रदान करता है।

उद्य. अनु.

औद्योगिक अनुप्रयोग

रूइडियाओ हाई-स्पीड गैंट्री सीएनसी मशीनें विभिन्न उद्योगों में व्यापक रूप से उपयोग की जाती हैं।

उत्पाद के लाभ:

एमबी श्रृंखला पर आधारित, एमसी1313 मशीन टूल में मार्गदर्शक मार्गों को और चौड़ा किया गया है, जिसमें तीनों सेटों में नंबर 35 रोलर मार्गदर्शक मार्ग लगे हैं। इसके अतिरिक्त, एल्यूमीनियम मिश्र धातु के गैंट्री को कास्ट आयरन गैंट्री से बदल दिया गया है, और गैंट्री के आयाम बढ़ा दिए गए हैं। इससे एक अधिक कठोरता वाली मशीन तैयार हुई है, जिसने इसकी भारी-भरकम कटिंग क्षमता और मशीनिंग फिनिश को काफी बढ़ा दिया है।

उच्च सटीकता और स्थिरता: तीन-अक्षीय नंबर 35 रोलर गाइड्स + संगमरमर की मेज़, जो उच्च स्थिति निर्धारण और पुनरावृत्ति सटीकता के साथ-साथ उत्कृष्ट कंपन प्रतिरोध प्रदान करती है;
टिकाऊ और जंग-प्रतिरोधी: बेसिन 304 स्टेनलेस स्टील से बना है, जो ठंडा करने के लिए नल के पानी के साथ उपयोग करने पर जंग और क्षरण से सुरक्षा प्रदान करता है, जिससे उपकरण की सेवा अवधि बढ़ जाती है।
वैकल्पिक दोहरे-हेड विन्यास: मशीन को दोहरे Z-अक्ष से सुसज्जित किया जा सकता है, जिससे दो वर्कपीस की एक साथ मशीनिंग संभव होती है और उत्पादकता दोगुनी हो जाती है।
उच्च-गुणवत्ता विन्यास: NK500 सिस्टम, एक स्वचालित टूल सेटटर, एक टूल मैगज़ीन और अन्य सुविधाओं के साथ मानक रूप में आता है; 24,000 आरपीएम की स्पिंडल गति के साथ यह उच्च मशीनिंग दक्षता और संचालन में अधिक सहजता प्रदान करता है।
अत्यधिक अनुकूलनीय: इसे दोहरे उद्देश्य वाले वैक्यूम वर्कटैबल (चूषण और दबाव) से सुसज्जित किया जा सकता है, जो विभिन्न प्रकार के वर्कपीस के क्लैंपिंग की आवश्यकताओं को पूरा करता है और विभिन्न परिदृश्यों में उत्पादन के लिए उपयुक्त है।

100%सुधारित दक्षता

68%लागत बचत

110%बढ़ा हुआ उत्पादन

मुख्य विनिर्देश

स्मार्ट कोर

Weihong NK500 प्रणाली से सुसज्जित, कुशल मशीनिंग और श्रम लागत में कमी के लिए।

NK500 मोशन कंट्रोल सिस्टमवीहोंग के साथ वर्षों के सहयोग और परामर्श के बाद रूइडियाओ द्वारा विकसित NK500 मोशन कंट्रोल सिस्टम मानव-यंत्र अंतःक्रिया के मामले में महत्वपूर्ण लाभ प्रदान करता है।

पूरे टूल मैगज़ीन के लिए एक-क्लिक स्वचालित टूल सेटिंगटूल मैगज़ीन में टूल निरीक्षण एक दैनिक कार्य है; इसे व्यक्तिगत रूप से करना समय-साध्य और श्रम-गहन होता है। RuiDiao ने एक बटन के स्पर्श से पूरे टूल मैगज़ीन के लिए स्वचालित टूल सेटिंग संभव कर दी है, जिससे दक्षता दोगुनी हो गई है।

अतिरिक्त-बड़ी स्क्रीन12 इंच का अतिरिक्त-बड़ा डिस्प्ले अधिक जानकारी दिखाता है, जिससे मशीन के विभिन्न पैरामीटर किसी भी समय आसानी से देखे जा सकते हैं, साथ ही मशीन संचालित करते समय पृष्ठों को स्क्रॉल करने की आवश्यकता कम हो जाती है।

.eng फ़ाइलों के साथ संगतविशेष रूप से रिलीफ नक्काशी उद्योग में, ENG फ़ाइलों की संगतता संचालन को बहुत सरल बना देती है, क्योंकि बोझिल फ़ाइल रूपांतरण की कोई आवश्यकता नहीं होती।

MC1313 हाई-स्पीड थ्री-एक्सिस गैन्ट्री सीएनसी (चित्र 3)

रुइडियाओ निरंतर उपयोग के माध्यम से अपने मशीन टूल्स का सतत अनुकूलन और सुधार कर रहा है; हमारी स्थापना की दृष्टि और मिशन उपयोगकर्ताओं को अधिक कुशल मशीन टूल्स प्रदान करना है।

वैक्यूम-सहायित क्लैंपिंगशीट सामग्री को क्लैंप करने के लिए वैक्यूम क्लैंपिंग सबसे अच्छा तरीका है। हम दो प्रकार प्रदान करते हैं: सील-स्ट्रिप क्लैंप और माइक्रो-होल सक्शन कप, ताकि विभिन्न मोटाई वाली सामग्री को समायोजित किया जा सके।

BT30 टूल मैगज़ीनटूल मैगज़ीन अब सीएनसी मशीन टूल्स का एक अनिवार्य हिस्सा बन चुके हैं, जो श्रम की बचत और दक्षता में सुधार में महत्वपूर्ण भूमिका निभाते हैं।

ग्राइंडिंग-ग्रेड लीड स्क्रूयह मशीन P-ग्रेड ग्राउंड लीड स्क्रू से सुसज्जित है, जो रोल किए गए लीड स्क्रू की तुलना में कहीं अधिक सटीकता प्रदान करता है और सुचारू संचालन सुनिश्चित करता है।

रोलर मार्गदर्शकMC1313 मॉडल तीन सेट नंबर 35 रोलर गाइड्स से सुसज्जित है। बॉल गाइड्स की तुलना में रोलर गाइड्स अधिक भार क्षमता प्रदान करते हैं और भारी-भरकम कटिंग ऑपरेशंस के लिए अधिक उपयुक्त होते हैं।

MC1313 हाई-स्पीड थ्री-एक्सिस गैन्ट्री सीएनसी (चित्र 4)

नि. प्रणा.

NK500 मोशन कंट्रोल सिस्टम एक उच्च-प्रदर्शन CNC सिस्टम है जिसे Ruidiao और Weihong Co., Ltd. ने संयुक्त रूप से विकसित किया है।

एक बड़े 15 इंच के स्क्रीन से लैस, यह अधिक जानकारी प्रदर्शित करता है और संचालन के दौरान पृष्ठों को स्क्रॉल करने की आवश्यकता को कम करता है; एक पूर्ण कीबोर्ड लेआउट और अतिरिक्त फंक्शन कीज़ के साथ, यह सबसे अधिक उपयोग किए जाने वाले फ़ंक्शन्स को एक ही कीस्ट्रोके से एक्सेस करने की सुविधा देता है; मशीन की गति, स्पिंडल की गति और ज़ूम स्तर के लिए नॉब्स से सुसज्जित, यह मशीनिंग गति का त्वरित समायोजन संभव बनाता है।

एनसी फाइलों का तुरंत डाउनलोड
एक-स्पर्श उपकरण परिवर्तन
पूरे टूल मैगज़ीन के लिए एक-क्लिक स्वचालित टूल सेटिंग
एकाधिक निर्देशांक प्रणालियाँ
यूएसबी फ्लैश ड्राइव और ईथरनेट केबल ड्राइवर
ओपीसी यूए/एमटीकनेक्ट प्रोटोकॉल
एनसीगेटवे गेटवे
द्विभाषी (चीनी और अंग्रेज़ी)

मॉडल विनिर्देश

तकनीकी विनिर्देश

विस्तृत तकनीकी विनिर्देशों के लिए, कृपया हमारी ग्राहक सेवा टीम से संपर्क करें या 400-100-6952 पर कॉल करें।

मॉडल	एमसी१३१३	एमसी१३२६	एमडी१३१३	एमडी१३२६
X/Y/Z कार्य स्ट्रोक (मिमी)/(इंच)	1,300 × 1,300 × 190 51.2" × 51.2" × 7.5"	1,300 × 2,600 × 190 51.2" × 102.4" × 7.5"	1,300 × 1,300 × 190 51.2" × 51.2" × 7.5"	1,300 × 2,600 × 190 51.2" × 102.4" × 7.5"
वर्कबेंच के आयाम (मिमी)/(इंच)	१,३०० × १,३०० ५१.२" × ५१.२"	१,३०० × २,६०० ५१.२" × १०२.४"	१,३०० × १,३०० ५१.२" × ५१.२"	१,३०० × २,६०० ५१.२" × १०२.४"
वर्कपीस क्लैंपिंग विधियाँ	द्वि-उद्देश्यीय अवशोषण और दबाव वैक्यूम सक्शन कप / टी-प्रोफ़ाइल	द्वि-उद्देश्यीय अवशोषण और दबाव वैक्यूम सक्शन कप / टी-प्रोफ़ाइल	द्वि-उद्देश्यीय अवशोषण और दबाव वैक्यूम सक्शन कप / टी-प्रोफ़ाइल	द्वि-उद्देश्यीय अवशोषण और दबाव वैक्यूम सक्शन कप / टी-प्रोफ़ाइल
सहायक कार्यबेंचों के लिए सामग्री	एल्यूमिनियम मिश्रधातु	एल्यूमिनियम मिश्रधातु	एल्यूमिनियम मिश्रधातु	एल्यूमिनियम मिश्रधातु
वैक्यूम टेबल के लिए ज़ोन नियंत्रण	ज़ोन 2	ज़ोन 2	ज़ोन 2	ज़ोन 2
वैक्यूम सक्शन कप स्लॉट की चौड़ाई (मिमी)/(इंच)	6 0.236	6 0.236	6 0.236	6 0.236
सक्शन कप स्क्रू छेदों के विनिर्देश	एम8 × 21 मिमी	एम8 × 21 मिमी	एम8 × 21 मिमी	एम8 × 21 मिमी
अधिकतम कार्य भार (किग्रा)/(पाउंड)	500 1,100	1,000 2,200	500 1,100	1,000 2,200
मशीन टूल की मुख्य संरचना	ग्रे कास्ट आयरन + संगमरमर	कास्ट आयरन बेस	ग्रे कास्ट आयरन + संगमरमर	कास्ट आयरन बेस
मशीन टूल्स की बाहरी शीट धातु संरचना	अर्ध-मास्क	अर्ध-मास्क	अर्ध-मास्क	अर्ध-मास्क
स्पिंडल शक्ति (किलोवाट)	7.5	7.5	11	11
अधिकतम स्पिंडल गति (आरपीएम)	24,000 आरपीएम (120 मिमी)	24,000 आरपीएम (120 मिमी)	15,000 आरपीएम (Φ150)	15,000 आरपीएम (Φ150)
स्पिंडल कूलर	तेल-शीतित मशीन	तेल-शीतित मशीन	तेल-शीतित मशीन	तेल-शीतित मशीन
टूल मैगज़ीन के प्रकार और क्षमताएँ	16-तारों वाला सीधा-गला	16-तारों वाला सीधा-गला	12-टुकड़ा सीधा-कट सेट	12-टुकड़ा सीधा-कट सेट
प्रसंस्करण, फूंकना और फ्लश करना	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश
टूल शैंक और कोलेट विनिर्देश	एनबीटी30-एसके10/16	एनबीटी30-एसके10/16	एनबीटी40-एसके10/16	एनबीटी40-एसके10/16
स्वचालित उपकरण सेट करने वाला	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश
प्रणाली की गति (मीटर/मिनट)/(इंच/मिनट)	48 1,889	36 1,417	48 1,889	36 1,417
अधिकतम कटिंग फीड दर (मिमी/मिनट)/(इंच/मिनट)	18 708	15 590	18 708	15 590
गाइड रेल विनिर्देश (X/Y/Z)	रोलर 35/35/35	रोलर 35/35/35	रोलर 35/35/35	रोलर 35/35/35
Z-अक्ष स्लाइड्स की संख्या (पीस)	6	6	6	6
चालन प्रणाली	वेइहोंग पावरट्रेन	वेइहोंग पावरट्रेन	वेइहोंग पावरट्रेन	वेइहोंग पावरट्रेन
संचालन वोल्टेज	तीन-चर 380 वोल्ट, 50 हर्ट्ज़	तीन-चर 380 वोल्ट, 50 हर्ट्ज़	तीन-चर 380 वोल्ट, 50 हर्ट्ज़	तीन-चर 380 वोल्ट, 50 हर्ट्ज़
इकाई की रेटेड शक्ति (किलोवाट)	15	15	15	15
वायु आपूर्ति दबाव (मेगापास्कल)	0.6	0.6	0.6	0.6
स्वचालित चिप-निकासी स्क्रू	无	无	无	无
स्वचालित चिकनाई प्रणाली	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश	मानक विनिर्देश
मशीन का वजन (किग्रा)/(पाउंड)	4,600 10,100	6,200 13,700	4,700 10,400	6,300 13,900
स्विचबोर्ड के आयाम (मिमी)/(इंच)	758 × 608 × 2,115 29.8" × 23.9" × 83.3"	758 × 608 × 2,115 29.8" × 23.9" × 83.3"	758 × 608 × 2,115 29.8" × 23.9" × 83.3"	758 × 608 × 2,115 29.8" × 23.9" × 83.3"
मशीन टूल के आयाम (मिमी)/(इंच)	2,962 × 3,069 × 2,097 116.6" × 120.8" × 82.5"	2,962 × 4,509 × 2,097 116.6" × 177.5" × 82.5"	2,962 × 3,069 × 2,097 116.6" × 120.8" × 82.5"	2,962 × 4,509 × 2,097 116.6" × 177.5" × 82.5"
पानी का टैंक	304 स्टेनलेस स्टील पानी की टंकी, 200 लीटर	304 स्टेनलेस स्टील पानी की टंकी, 200 लीटर	304 स्टेनलेस स्टील पानी की टंकी, 200 लीटर	304 स्टेनलेस स्टील पानी की टंकी, 200 लीटर
