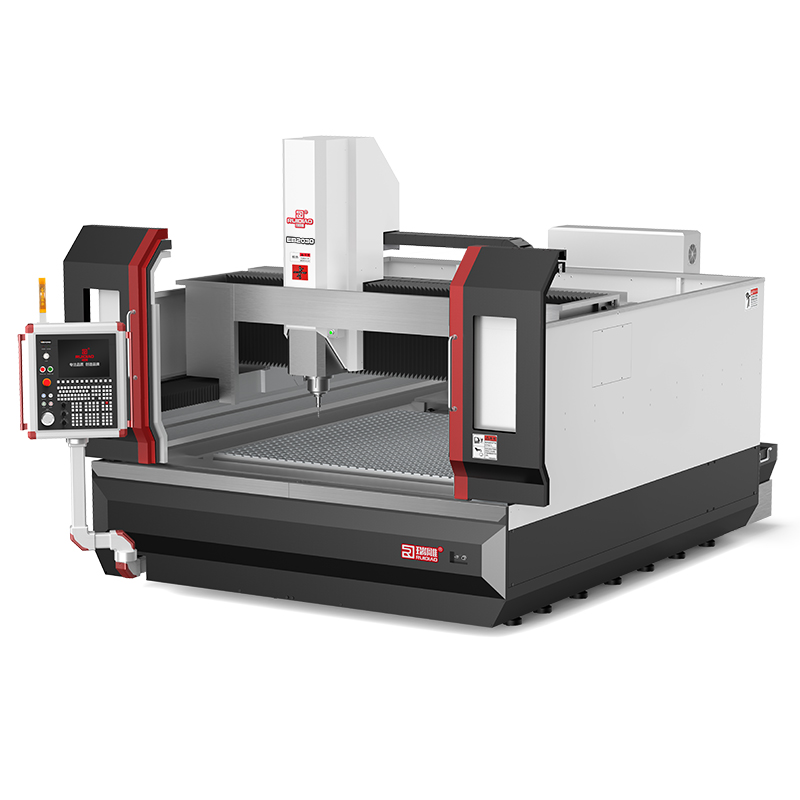

EB2030 CNC a portale a 3 assi ad alta velocità (immagini 1)

EB2030 3-Assi Alta Velocità Gantry CNC

EB2030 CNC a portale ad alta velocità a 3 assi
  • Corsa (X/Y/Z)2.000X3.000X320mm
  • Dim. Tavola2.000X3.000mm
  • Materiale del lettoBase Ghisa
  • Specifiche Mandrino11kW 15.000 giri/min (Φ150)
  • Magazzino UtensiliServo disco NBT40 20 pz.
  • Max. Rapido24m/min
  • Specifica Guida (X/Y/Z)Rullo 35/45/35
  • Dim. Macchina3.166X5.691X2.564 mm
profilo estrusopannello isolatoControsoffitti automatizzatimoneta di ramelamiera di alluminio
E-series 机床画册
E-series 机床画册
scaricare
Invia una richiesta per questo prodotto
Modello di prodottoEB1515EB1530EB2020EB2030EB2040EB2630*
Nome della persona di contatto*
numero di telefono*
Settore*
Ho letto e accettoInformativa Privacy*
In fase di presentazione!
Inviato con successo!
Non è stato possibile inviarlo!
Errore nella casella di posta elettronica!
Errore telefonico!
1800 +
Gli utenti reali utilizzano
100+
Brevetto Nazionale
150000+
Officina di assemblaggio di macchine utensili
12%
Costi di R&S in percentuale

EB2030 CNC a portale a 3 assi ad alta velocità (immagini 2)

Macchina per la fusione della luce

EBModello 2030 in ghisa grigia

Il letto inferiore è realizzato in ghisa grigia, stabile come una montagna;

Gantry a forma di bocca per una maggiore precisione;

Piastra di scorrimento dell'asse Z e boccola del mandrino realizzate in un unico pezzo fuso;

Appl. Ind.

Applicazioni industriali

L'incisione a portale ad alta velocità di Ruidiao è stata ampiamente utilizzata in diversi settori industriali.

veicolo a nuova energia

veicolo a nuova energia

Le macchine della serie E svolgono un ruolo importante nell'industria dei veicoli a nuova energia, come le piastre di scorrimento, le piastre di riscaldamento, i vassoi per le batterie, ecc.
Apparecchiature automatiche

Apparecchiature automatiche

La domanda di lavorazione CNC delle apparecchiature di automazione è molto elevata, soprattutto per i pannelli e le tavole girevoli di grandi dimensioni, e i vantaggi dell'incisione di precisione a portale di grandi dimensioni sono molto evidenti.
scienza e tecnologia del volo spaziale

scienza e tecnologia del volo spaziale

Ruidiao CNC nel settore aerospaziale per occupare un posto, come la lavorazione della piastra di parete del razzo e la necessità di intaglio di precisione su larga scala gantry con.
Industria dei pannelli isolanti

Industria dei pannelli isolanti

Questo modello ha un letto di marmo e utilizza una grande quantità di lamiera d'acciaio inossidabile, che gli consente di soddisfare i requisiti di utilizzo dell'acqua di rubinetto come fluido di taglio durante la lavorazione e di ridurre i costi e aumentare l'efficienza nella lavorazione dei pannelli coibentati.
Industria acrilica

Industria acrilica

Il letto di marmo è molto adatto alla lavorazione CNC di prodotti acrilici, con una struttura stabile e una risonanza ridotta. La finitura lavorata è elevata.
Industria della fibra di carbonio

Industria della fibra di carbonio

Modello preferito dall'industria di lavorazione CNC delle schede in fibra di carbonio, utilizza completamente l'acqua del rubinetto come refrigerante, senza inquinamento delle materie prime.

Vantaggio del prodotto:

EB2030是瑞雕设计的重型精雕加工机，自重12吨，搭配35-45号重型滚柱导轨，主打有色金属板重型切削，加工高效。配备Φ150MM机械主轴，亦可应对铁板、不锈钢等黑色金属加工。机床预留吊装空间，搭载可旋转NK500一键面板，操作便捷；双螺杆自动排屑器，降低维护强度。

  • Alta precisione e stabilità: guida a sfera a 3 assi, elevata precisione di posizionamento/ripetizione, forte resistenza al taglio pesante;
  • Mandrino più grande: dotato di mandrino elettrico ad alta velocità Φ150MM con potenza di 11kW, taglia più facilmente le parti metalliche;
  • Comodità di carico e scarico: la porta anteriore e la parte superiore della macchina sono riservate allo spazio di sollevamento, rendendo più comode le operazioni di carico e scarico;
  • Configurazione di alta qualità: sistema NK500 di serie, strumento di impostazione automatica degli utensili, magazzino utensili, ecc., velocità del mandrino di 15.000 giri/min, elevata efficienza di lavorazione, funzionamento più comodo;
  • Forte adattabilità: può essere dotata di un tavolo di aspirazione a pressione e di un tavolo di adsorbimento a vuoto a doppio uso, per soddisfare le esigenze di una varietà di fissazione dei pezzi di lavorazione, adatto alla produzione su più scene.
100%Miglioramento dell'efficienza
68%risparmiare sui costi
110%Aumento della produzione

Configurazione del nucleo

Nucleo intelligente

Equipaggiata con il sistema VIVOTEK NK500, lavorazione ad alta efficienza, riduzione dei costi di manodopera

Sistema di controllo del movimento NK500RuiDiao, grazie agli anni di integrazione e comunicazione con Vihon, ha sviluppato il sistema di controllo del movimento NK500, che nell'interazione uomo-macchina ha un vantaggio molto grande.
Impostazione automatica dell'utensile con un solo tocco per tutti i magazzini utensiliL'ispezione degli strumenti del magazzino utensili è ogni giorno che fare le cose, una singola operazione richiede tempo e manodopera, RuiDiao sarà l'intero strumento rivista automatica per fare una chiave per eseguire, raddoppiando l'efficienza.
schermo super-grandeL'ampio display da 12 pollici visualizza un maggior numero di contenuti, facilitando la visualizzazione dei vari parametri della macchina in qualsiasi momento e riducendo l'azione di girare le pagine durante l'utilizzo della macchina.
File eng compatibiliSoprattutto nel settore della goffratura, la compatibilità dei file eng semplifica l'operatività senza dover ricorrere a complicate conversioni di programmi.
EB2030 CNC a portale a 3 assi ad alta velocità (immagini 3)

Ruidiao utilizza continuamente macchine utensili nel processo di ottimizzazione e miglioramento, per fornire agli utenti macchine utensili più efficienti, in modo che il nostro cuore e la nostra missione originali.

Fissaggio con adsorbimento sotto vuotoIl metodo di serraggio migliore per la lavorazione delle lastre è l'adsorbimento a vuoto; disponiamo di due tipi di strisce di tenuta e di ventose microforate per soddisfare i diversi spessori di serraggio del materiale.
Cambiautensili BT40I magazzini utensili sono ormai indispensabili per le macchine CNC e svolgono un ruolo significativo nel risparmio di manodopera e nel miglioramento dell'efficienza.
Viti di qualità per la rettificaLa macchina è dotata di una vite di rettifica di grado P, molto più precisa di una vite rullata e più scorrevole.
Guida a rulliIl modello EB2030 è dotato di due set di guide a rulli #35 e un set di guide a rulli #45, che hanno una capacità di carico superiore rispetto alle guide a sfera e sono in grado di gestire tagli violenti.

EB2030 CNC a portale a 3 assi ad alta velocità (immagini 4)

Sist. Contr.

Il sistema di controllo del movimento NK500 è un sistema CNC ad alta efficienza sviluppato congiuntamente da Ruidiao e Vihon.

Dotato di un grande schermo da 15 pollici, che consente di visualizzare un maggior numero di contenuti e di ridurre l'azione di girare le pagine durante il funzionamento; adozione di un layout di tastiera completo e di un maggior numero di tasti funzione, che consente di azionare la maggior parte delle funzioni comunemente utilizzate con un solo tasto nell'interfaccia dei tasti; dotato di manopole per la velocità della macchina, la velocità del mandrino e il moltiplicatore di corsa, per regolare rapidamente la velocità di lavorazione.

  • File eng NC secondo carico
  • Cambio utensile one-touch
  • Impostazione automatica dell'utensile con un solo tocco per tutti i magazzini utensili
  • sistema di coordinate multiple
  • Chiave USB, cavo guida.
  • Protocollo OPC UA\MTConnect
  • Gateway NcGateway
  • bilingue cinese-inglese

Parametri

parametro tecnico

I parametri tecnici dettagliati possono essere consultati dal servizio clienti o chiamare il numero 400-100-6952.

modelliEB1515EB1530EB2020EB2030EB2040EB2630
Corsa di lavoro X/Y/Z (mm)/(in)1.500X1.500X320
59,0″X59,0″X13,8″		1.500X3.000X320
59,0″X118,1″X13,8″		2.000X2.000X320
78,7″X78,7″X13,8″		2.000X3.000X320
78,7″X118,1″X13,8″		2.000X4.000X320
78,7″X157,5″X13,8″		2.600X3.000X320
102,3″X118,1″X13,8″
Dimensioni del tavolo (mm)/(in)1,500X1,500
59.0″X59.0″		1,500X3,000
59.0″x118.1″		2,000X2,000
78.7″X78.7″		2,000X3,000
78.7″X118.1″		2,000X4,000
78.7″X157.5″		2,600X3,000
102.3″X118.1″
Metodo di bloccaggio del pezzoVentose a vuotoVentose a vuotoVentose a vuotoVentose a vuotoVentose a vuotoVentose a vuoto
Materiale ausiliario del tavoloalluminioalluminioalluminioalluminioalluminioalluminio
Controllo della zonizzazione del tavolo a vuotoZona 3Zona 3Zona 3Zona 3Zona 3Zona 3
Larghezza della fessura della ventosa (mm)/(in)6
0.236		6
0.236		6
0.236		6
0.236		6
0.236		6
0.236
Specifiche dei fori per le viti della ventosaM8*21 mmM8*21 mmM8*21 mmM8*21 mmM8*21 mmM8*21 mm
Carico massimo di lavoro (kg)/(lb)1,500
3,300		1,500
3,300		2,000
4,400		2,000
4,400		2,200
4,800		2,500
5,500
Struttura principale della macchinaBase GhisaBase GhisaBase GhisaBase GhisaBase GhisaBase Ghisa
Struttura esterna in lamiera delle macchine utensiliProtezione alta 2,2 metriProtezione alta 2,2 metriProtezione alta 2,2 metriProtezione alta 2,2 metriProtezione alta 2,2 metriProtezione alta 2,2 metri
Potenza del mandrino (kW)111111111111
Velocità massima del mandrino (giri/min)15.000 giri/min (Φ150)15.000 giri/min (Φ150)15.000 giri/min (Φ150)15.000 giri/min (Φ150)15.000 giri/min (Φ150)15.000 giri/min (Φ150)
Raffreddatori per mandriniradiatore dell'olioradiatore dell'olioradiatore dell'olioradiatore dell'olioradiatore dell'olioradiatore dell'olio
Tipo e capacità del magazzino utensiliServo a disco 20Servo a disco 20Servo a disco 20Servo a disco 20Servo a disco 20Servo a disco 20
Elaborazione di soffiatura e lavaggioEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standard
Specifiche dei portautensili e delle pinze di serraggioNBT40-SK10/16NBT40-SK10/16NBT40-SK10/16NBT40-SK10/16NBT40-SK10/16NBT40-SK10/16
Macchina automatica per l'impostazione degli utensiliEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standard
Velocità del sistema rapido (m/min)/(in/min)24
945		24
945		24
945		24
945		24
945		24
945
Avanzamento massimo di taglio (m/min)/(in/min)12
472		12
472		12
472		12
472		12
472		12
472
Specifiche della guida X/Y/ZRullo 35/45/35Rullo 35/45/35Rullo 35/45/35Rullo 35/45/35Rullo 35/45/35Rullo 35/45/35
Numero di cursori dell'asse Z (solo)666666
sistema di azionamentoUnità di montaggio VihonUnità di montaggio VihonUnità di montaggio VihonUnità di montaggio VihonUnità di montaggio VihonUnità di montaggio Vihon
tensione di esercizioTrifase 380V/50HzTrifase 380V/50HzTrifase 380V/50HzTrifase 380V/50HzTrifase 380V/50HzTrifase 380V/50Hz
Potenza nominale dell'intera macchina (kW)232323232323
Pressione della sorgente d'aria (MPa)0.60.60.60.60.60.6
Vite di rimozione automatica dei trucioliEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standard
Sistema automatico di lubrificazione a grassoEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standard
Peso della macchina (kg)/(lb)8,500
18,700		10,000
22,000		11,000
24,200		12,000
26,400		14,000
30,800		16,500
36,300
Dimensioni del quadro elettrico (mm)/(in)无无无无无无
Dimensioni della macchina (mm)/(in)2.666X4.284X2.496
105,0″X168,7″X98,3″		2.666X5.784X2.496
105,0″X227,7″X98,3″		3.166X4.784X2.564
125,0″X188,3″X101,0″		3.166X5.784X2.564
125,0″X227,7″X101,0″		3.166X6.784X2.564
125,0″X267,1″X101,0″		3.766X5.784X2.564
125,0″X227,7″X101,0″
radiatore (automobile)304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L

Nota: i parametri doppi riportati nelle tabelle sono in unità metriche e imperiali e sono soggetti a modifiche senza preavviso.
