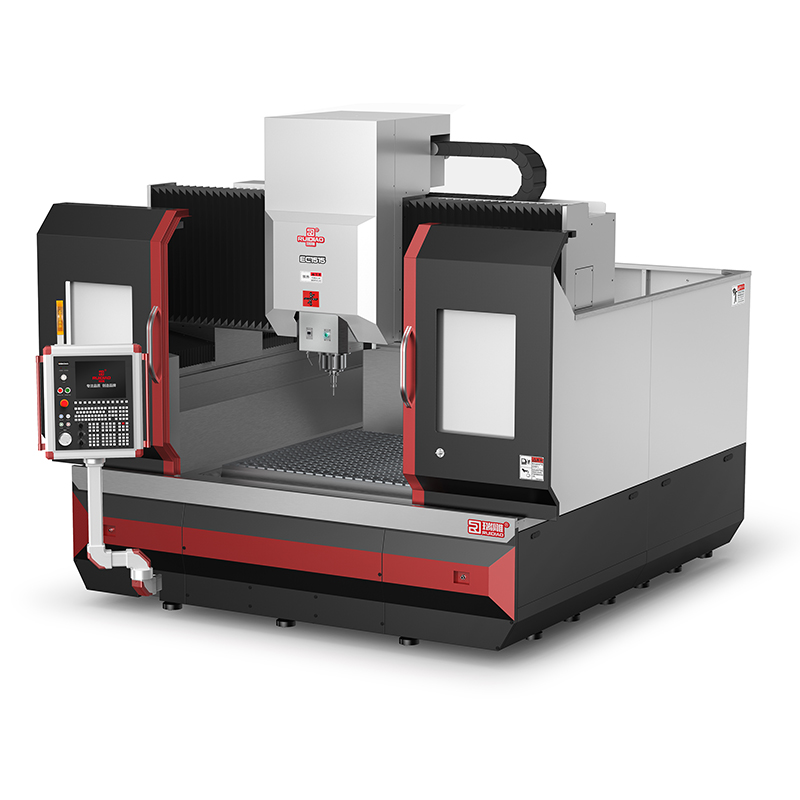

EC1515 3-Assi Alta Velocità Gantry CNC

EC1515 3-Axis High-Speed Gantry CNC
  • Corsa (X/Y/Z)1,500X1,500X500mm
  • Dim. Tavola1.500 × 1.500 mm
  • Materiale del lettoBase Ghisa
  • Specifiche Mandrino11kW 15.000 giri/min (Φ150)
  • Magazzino UtensiliServo disco NBT40 20 pz.
  • Max. Rapido24m/min
  • Specifica Guida (X/Y/Z)滚柱45/45/45
  • Dim. Macchina3,096X4,365X2,891mm
profilo estrusopannello isolatoControsoffitti automatizzati铁板moneta di ramelamiera di alluminio
EC-series 机床画册
EC-series 机床画册
scaricare
Invia una richiesta per questo prodotto
Modello di prodottoEC1515EC1530EC2020EC2030EC2040EC2630*
Nome della persona di contatto*
numero di telefono*
Settore*
Ho letto e accettoInformativa Privacy*
In fase di presentazione!
Inviato con successo!
Non è stato possibile inviarlo!
Errore nella casella di posta elettronica!
Errore telefonico!
1800 +
Gli utenti reali utilizzano
100+
Brevetto Nazionale
150000+
Officina di assemblaggio di macchine utensili
12%
Costi di R&S in percentuale

EC1515高速三轴龙门CNC（images 2）

Macchina per la fusione della luce

EC1515机型采用灰口铸铁

Il letto inferiore è realizzato in ghisa grigia, stabile come una montagna;

加粗口字形龙门架，更具稳定性与精度；

Piastra di scorrimento dell'asse Z e manicotto del mandrino stampati in un unico pezzo

Appl. Ind.

Applicazioni industriali

L'incisione a portale ad alta velocità di Ruidiao è stata ampiamente utilizzata in diversi settori industriali.

veicolo a nuova energia

veicolo a nuova energia

Le macchine della serie E svolgono un ruolo importante nell'industria dei veicoli a nuova energia, come le piastre di scorrimento, le piastre di riscaldamento, i vassoi per le batterie, ecc.
Apparecchiature automatiche

Apparecchiature automatiche

La domanda di lavorazione CNC delle apparecchiature di automazione è molto elevata, soprattutto per i pannelli e le tavole girevoli di grandi dimensioni, e i vantaggi dell'incisione di precisione a portale di grandi dimensioni sono molto evidenti.
scienza e tecnologia del volo spaziale

scienza e tecnologia del volo spaziale

Ruidiao CNC nel settore aerospaziale per occupare un posto, come la lavorazione della piastra di parete del razzo e la necessità di intaglio di precisione su larga scala gantry con.
Industria dei pannelli isolanti

Industria dei pannelli isolanti

Questo modello ha un letto di marmo e utilizza una grande quantità di lamiera d'acciaio inossidabile, che gli consente di soddisfare i requisiti di utilizzo dell'acqua di rubinetto come fluido di taglio durante la lavorazione e di ridurre i costi e aumentare l'efficienza nella lavorazione dei pannelli coibentati.
Industria acrilica

Industria acrilica

Il letto di marmo è molto adatto alla lavorazione CNC di prodotti acrilici, con una struttura stabile e una risonanza ridotta. La finitura lavorata è elevata.
Industria della fibra di carbonio

Industria della fibra di carbonio

Modello preferito dall'industria di lavorazione CNC delle schede in fibra di carbonio, utilizza completamente l'acqua del rubinetto come refrigerante, senza inquinamento delle materie prime.

Vantaggio del prodotto:

EC1515是瑞雕设计的一款全罩型超重型龙门CNC机床，自重9.5吨，三轴全搭配45号重型滚柱导轨，主打有色金属板重型切削，加工高效。亦可应对铁板、不锈钢等黑色金属加工。机床预留吊装空间，搭载可旋转NK500一键面板，操作便捷；双螺杆自动排屑器，降低维护强度。

  • Alta precisione e stabilità: guida a sfera a 3 assi, elevata precisione di posizionamento/ripetizione, forte resistenza al taglio pesante;
  • Mandrino più grande: dotato di mandrino elettrico ad alta velocità Φ150MM con potenza di 11kW, taglia più facilmente le parti metalliche;
  • Comodità di carico e scarico: la porta anteriore e la parte superiore della macchina sono riservate allo spazio di sollevamento, rendendo più comode le operazioni di carico e scarico;
  • Configurazione di alta qualità: sistema NK500 di serie, strumento di impostazione automatica degli utensili, magazzino utensili, ecc., velocità del mandrino di 15.000 giri/min, elevata efficienza di lavorazione, funzionamento più comodo;
  • Forte adattabilità: può essere dotata di un tavolo di aspirazione a pressione e di un tavolo di adsorbimento a vuoto a doppio uso, per soddisfare le esigenze di una varietà di fissazione dei pezzi di lavorazione, adatto alla produzione su più scene.
100%Miglioramento dell'efficienza
68%risparmiare sui costi
110%Aumento della produzione

Configurazione del nucleo

Nucleo intelligente

Equipaggiata con il sistema VIVOTEK NK500, lavorazione ad alta efficienza, riduzione dei costi di manodopera

Sistema di controllo del movimento NK500RuiDiao, grazie agli anni di integrazione e comunicazione con Vihon, ha sviluppato il sistema di controllo del movimento NK500, che nell'interazione uomo-macchina ha un vantaggio molto grande.
Impostazione automatica dell'utensile con un solo tocco per tutti i magazzini utensiliL'ispezione degli strumenti del magazzino utensili è ogni giorno che fare le cose, una singola operazione richiede tempo e manodopera, RuiDiao sarà l'intero strumento rivista automatica per fare una chiave per eseguire, raddoppiando l'efficienza.
schermo super-grandeL'ampio display da 12 pollici visualizza un maggior numero di contenuti, facilitando la visualizzazione dei vari parametri della macchina in qualsiasi momento e riducendo l'azione di girare le pagine durante l'utilizzo della macchina.
File eng compatibiliSoprattutto nel settore della goffratura, la compatibilità dei file eng semplifica l'operatività senza dover ricorrere a complicate conversioni di programmi.
EC1515高速三轴龙门CNC（images 3）

Ruidiao utilizza continuamente macchine utensili nel processo di ottimizzazione e miglioramento, per fornire agli utenti macchine utensili più efficienti, in modo che il nostro cuore e la nostra missione originali.

Fissaggio con adsorbimento sotto vuotoIl metodo di serraggio migliore per la lavorazione delle lastre è l'adsorbimento a vuoto; disponiamo di due tipi di strisce di tenuta e di ventose microforate per soddisfare i diversi spessori di serraggio del materiale.
Cambiautensili BT40I magazzini utensili sono ormai indispensabili per le macchine CNC e svolgono un ruolo significativo nel risparmio di manodopera e nel miglioramento dell'efficienza.
Viti di qualità per la rettificaLa macchina è dotata di una vite di rettifica di grado P, molto più precisa di una vite rullata e più scorrevole.
Guida a rulliEC1515机型配备了3组45号滚柱导轨，相比滚珠导轨，滚柱导轨有着更高负载能力，针对暴力切削能力更强。

EC1515高速三轴龙门CNC（images 4）

Sist. Contr.

Il sistema di controllo del movimento NK500 è un sistema CNC ad alta efficienza sviluppato congiuntamente da Ruidiao e Vihon.

Dotato di un grande schermo da 15 pollici, che consente di visualizzare un maggior numero di contenuti e di ridurre l'azione di girare le pagine durante il funzionamento; adozione di un layout di tastiera completo e di un maggior numero di tasti funzione, che consente di azionare la maggior parte delle funzioni comunemente utilizzate con un solo tasto nell'interfaccia dei tasti; dotato di manopole per la velocità della macchina, la velocità del mandrino e il moltiplicatore di corsa, per regolare rapidamente la velocità di lavorazione.

  • File eng NC secondo carico
  • Cambio utensile one-touch
  • Impostazione automatica dell'utensile con un solo tocco per tutti i magazzini utensili
  • sistema di coordinate multiple
  • Chiave USB, cavo guida.
  • Protocollo OPC UA\MTConnect
  • Gateway NcGateway
  • bilingue cinese-inglese

Parametri

parametro tecnico

I parametri tecnici dettagliati possono essere consultati dal servizio clienti o chiamare il numero 400-100-6952.

modelliEC1515EC1530EC2020EC2030EC2040EC2630
Corsa di lavoro X/Y/Z (mm)/(in)1,500X1,500X500
59.0″X59.0″X19.7″		1,500X3,000X500
59.0″X118.1″X19.7″		2,000X2,000X500
78.7″X78.7″X19.7″		2,000X3,000X500
78.7″X118.1″X19.7″		2,000X4,000X500
78.7″X157.5″X19.7″		2,600X3,000X500
102.3″X118.1″X19.7″
Dimensioni del tavolo (mm)/(in)1,500X1,500
59.0″X59.0″		1,500X3,000
59.0″x118.1″		2,000X2,000
78.7″X78.7″		2,000X3,000
78.7″X118.1″		2,000X4,000
78.7″X157.5″		2,600X3,000
102.3″X118.1″
Metodo di bloccaggio del pezzoVentose a vuotoVentose a vuotoVentose a vuotoVentose a vuotoVentose a vuotoVentose a vuoto
Materiale ausiliario del tavoloalluminioalluminioalluminioalluminioalluminioalluminio
Controllo della zonizzazione del tavolo a vuotoZona 3Zona 3Zona 3Zona 3Zona 3Zona 3
Larghezza della fessura della ventosa (mm)/(in)6
0.236		6
0.236		6
0.236		6
0.236		6
0.236		6
0.236
Specifiche dei fori per le viti della ventosaM8*21 mmM8*21 mmM8*21 mmM8*21 mmM8*21 mmM8*21 mm
Carico massimo di lavoro (kg)/(lb)1,500
3,300		1,500
3,300		2,000
4,400		2,000
4,400		2,200
4,800		2,500
5,500
Struttura principale della macchinaBase GhisaBase GhisaBase GhisaBase GhisaBase GhisaBase Ghisa
Struttura esterna in lamiera delle macchine utensiliProtezione alta 2,2 metriProtezione alta 2,2 metriProtezione alta 2,2 metriProtezione alta 2,2 metriProtezione alta 2,2 metriProtezione alta 2,2 metri
Potenza del mandrino (kW)111111111111
Velocità massima del mandrino (giri/min)15.000 giri/min (Φ150)15.000 giri/min (Φ151)15.000 giri/min (Φ152)15.000 giri/min (Φ153)15.000 giri/min (Φ154)15.000 giri/min (Φ155)
Raffreddatori per mandriniradiatore dell'olioradiatore dell'olioradiatore dell'olioradiatore dell'olioradiatore dell'olioradiatore dell'olio
Tipo e capacità del magazzino utensiliServo a disco 20Servo a disco 20Servo a disco 20Servo a disco 20Servo a disco 20Servo a disco 20
Elaborazione di soffiatura e lavaggioEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standard
Specifiche dei portautensili e delle pinze di serraggioNBT40-SK10/16NBT40-SK10/16NBT40-SK10/16NBT40-SK10/16NBT40-SK10/16NBT40-SK10/16
Macchina automatica per l'impostazione degli utensiliEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standard
Velocità del sistema rapido (m/min)/(in/min)24
945		24
945		24
945		24
945		24
945		24
945
Avanzamento massimo di taglio (m/min)/(in/min)12
472		12
472		12
472		12
472		12
472		12
472
Specifiche della guida X/Y/Z滚柱45/45/45滚柱45/45/45滚柱45/45/45滚柱45/45/45滚柱45/45/45滚柱45/45/45
Numero di cursori dell'asse Z (solo)666666
sistema di azionamentoUnità di montaggio VihonUnità di montaggio VihonUnità di montaggio VihonUnità di montaggio VihonUnità di montaggio VihonUnità di montaggio Vihon
tensione di esercizioTrifase 380V/50HzTrifase 380V/50HzTrifase 380V/50HzTrifase 380V/50HzTrifase 380V/50HzTrifase 380V/50Hz
Potenza nominale dell'intera macchina (kW)262626262626
Pressione della sorgente d'aria (MPa)0.60.60.60.60.60.6
Vite di rimozione automatica dei trucioliEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standard
Sistema automatico di lubrificazione a grassoEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standard
Peso della macchina (kg)/(lb)9,500
20,900		11,000
24,250		12,000
26,400		13,000
28,600		15,000
33,000		16,500
36,300
Dimensioni del quadro elettrico (mm)/(in)无无无无无无
Dimensioni della macchina (mm)/(in)3,096X4,365X2,891
121.9″X171.8″X113.8″		3,096X5,865X2,891
121.9″X230.9″X113.8″		3,596X4,863X2,891
141.6″X191.5″X113.8″		3,596X5,865X2,891
141.6″X230.9″X113.8″		3,596X6,865X2,891
141.6″X270.3″X113.8″		4,196X5,865X2,891
165.2″X230.9″X113.8″
radiatore (automobile)304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L

Nota: i parametri doppi riportati nelle tabelle sono in unità metriche e imperiali e sono soggetti a modifiche senza preavviso.
