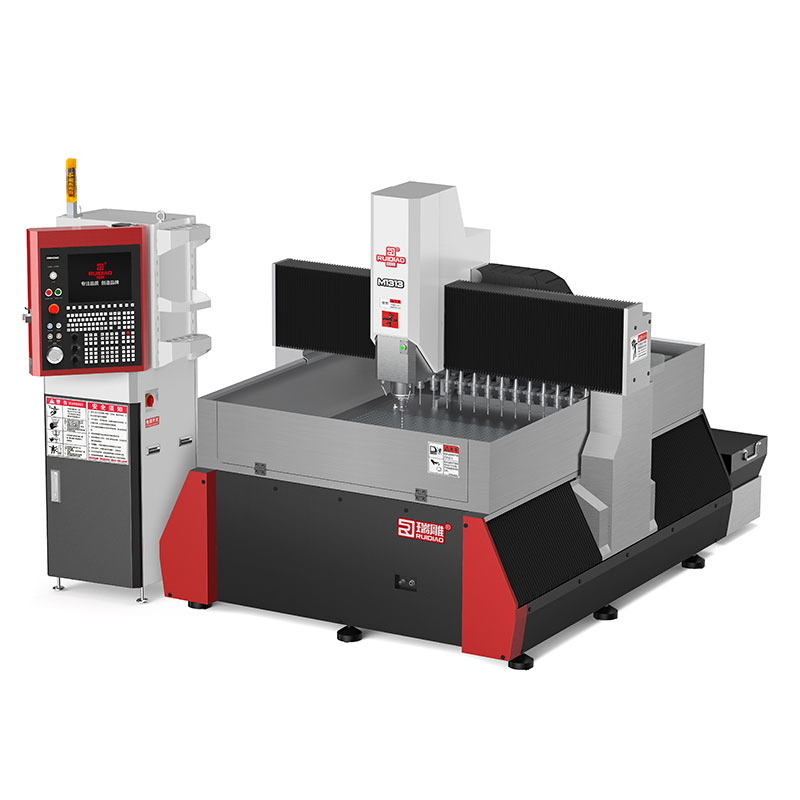

M1313 3-Assi Alta Velocità Gantry CNC
M1313 3-Assi Alta Velocità Gantry CNC
CNC a portale ad alta velocità a 3 assi M1313- Corsa (X/Y/Z)1.300X1.300X220mm
- Dim. Tavola1.300X1.300 mm
- Materiale del lettoGhisa grigia + marmo
- Specifiche Mandrino7,5kW 24.000 giri/min (Φ120)
- Magazzino UtensiliNBT30 Lineare 16 Utensili
- Max. Rapido24m/min
- Specifica Guida (X/Y/Z)Palla 30/30/25
- Dim. Macchina2,891X3,069X2,177mm
Macchina per la fusione della luce
M1313Modello con struttura del tavolo in ghisa grigia + marmo
Il letto inferiore è realizzato in ghisa grigia, stabile come una montagna;
Gantry a forma di bocca per una maggiore precisione;
Grandi piani di lavoro in marmo per una maggiore stabilità;
Appl. Ind.

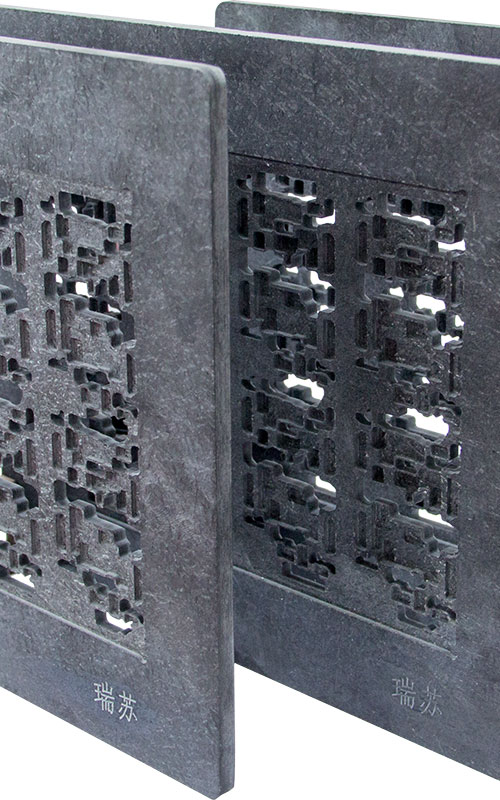

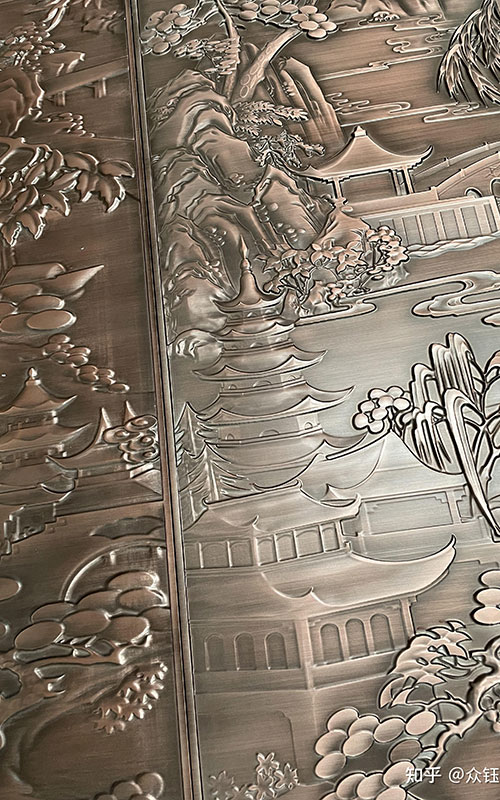

Applicazioni industriali
L'incisione a portale ad alta velocità di Ruidiao è stata ampiamente utilizzata in diversi settori industriali.
Vantaggio del prodotto:
M1313 机床搭载 7.5kW BT30 自动换刀高速电主轴，大功率高转速加持，大幅提升切削性能与加工效率；床身为灰口铸铁，台面为大理石，这种搭配既有钢性又兼具韧性，大理石台面随时间和温度的影响变形度小，铸铁底床又给大理石台面多一层保护。
- Alta precisione e stabilità: guida a sfera a 3 assi + piano in marmo, elevata precisione di posizionamento/ripetizione e resistenza alle vibrazioni;
- Durevole e antiruggine: il bacino d'acqua è realizzato in acciaio inox 304, antiruggine e anticorrosione in condizioni di refrigerazione dell'acqua di rubinetto, e l'apparecchiatura ha una vita utile più lunga;
- Doppia testa opzionale: la macchina può essere dotata di doppio asse Z opzionale, che può lavorare due pezzi contemporaneamente, raddoppiando l'efficienza;
- Configurazione di alta qualità: standard con sistema NK500, strumento di impostazione automatica degli utensili, magazzino utensili, ecc., velocità del mandrino 24000 giri/min, elevata efficienza di lavorazione, funzionamento più conveniente;
- Forte adattabilità: può essere dotata di un tavolo di aspirazione a pressione e di un tavolo di adsorbimento a vuoto a doppio uso, per soddisfare le esigenze di una varietà di fissazione dei pezzi di lavorazione, adatto alla produzione su più scene.
Configurazione del nucleo
Nucleo intelligente
Equipaggiata con il sistema VIVOTEK NK500, lavorazione ad alta efficienza, riduzione dei costi di manodopera
Ruidiao utilizza continuamente macchine utensili nel processo di ottimizzazione e miglioramento, per fornire agli utenti macchine utensili più efficienti, in modo che il nostro cuore e la nostra missione originali.
Sist. Contr.
Il sistema di controllo del movimento NK500 è un sistema CNC ad alta efficienza sviluppato congiuntamente da Ruidiao e Vihon.
Dotato di un grande schermo da 15 pollici, che consente di visualizzare un maggior numero di contenuti e di ridurre l'azione di girare le pagine durante il funzionamento; adozione di un layout di tastiera completo e di un maggior numero di tasti funzione, che consente di azionare la maggior parte delle funzioni comunemente utilizzate con un solo tasto nell'interfaccia dei tasti; dotato di manopole per la velocità della macchina, la velocità del mandrino e il moltiplicatore di corsa, per regolare rapidamente la velocità di lavorazione.
- File eng NC secondo carico
- Cambio utensile one-touch
- Impostazione automatica dell'utensile con un solo tocco per tutti i magazzini utensili
- sistema di coordinate multiple
- Chiave USB, cavo guida.
- Protocollo OPC UA\MTConnect
- Gateway NcGateway
- bilingue cinese-inglese
Parametri
parametro tecnico
I parametri tecnici dettagliati possono essere consultati dal servizio clienti o chiamare il numero 400-100-6952.
| modelli | M1313 | M1326</stro | MB1313 | MB1326 |
|---|---|---|---|---|
| Corsa di lavoro X/Y/Z (mm)/(in) | 1.300X1.300X220 51,2″X51,2″X8,7″ | 1.300X2.600X220 51,2″X102,4″X8,7″ | 1.300X1.300X220 51,2″X51,2″X8,7″ | 1.300X2.600X220 51,2″X102,4″X8,7″ |
| Dimensioni del tavolo (mm)/(in) | 1,300X1,300 51.2″X51.2″ | 1,300X2,600 51.2″X102.4″ | 1,300X1,300 51.2″X51.2″ | 1,300X2,600 51.2″X102.4″ |
| Metodo di bloccaggio del pezzo | Ventose a vuoto / Profili a T | Ventose a vuoto / Profili a T | Ventose a vuoto / Profili a T | Ventose a vuoto / Profili a T |
| Materiale ausiliario del tavolo | alluminio | alluminio | alluminio | alluminio |
| Controllo della zonizzazione del tavolo a vuoto | Zona 2 | Zona 2 | Zona 2 | Zona 2 |
| Larghezza della fessura della ventosa (mm)/(in) | 6 0.236 | 6 0.236 | 6 0.236 | 6 0.236 |
| Specifiche dei fori per le viti della ventosa | M8*21 mm | M8*21 mm | M8*21 mm | M8*21 mm |
| Carico massimo di lavoro (kg)/(lb) | 500 1,100 | 1,000 2,200 | 500 1,100 | 1,000 2,200 |
| Struttura principale della macchina | Ghisa grigia + marmo | Base Ghisa | Ghisa grigia + marmo | Base Ghisa |
| Struttura esterna in lamiera delle macchine utensili | mezza maschera | mezza maschera | mezza maschera | mezza maschera |
| Potenza del mandrino (kW) | 7.5 | 7.5 | 7.5 | 7.5 |
| Velocità massima del mandrino (giri/min) | 24.000 giri/min (Φ120) | 24.000 giri/min (Φ120) | 24.000 giri/min (Φ120) | 24.000 giri/min (Φ120) |
| Raffreddatori per mandrini | radiatore dell'olio | radiatore dell'olio | radiatore dell'olio | radiatore dell'olio |
| Tipo e capacità del magazzino utensili | Maniglie in linea 16 | Maniglie in linea 16 | Maniglie in linea 16 | Maniglie in linea 16 |
| Elaborazione di soffiatura e lavaggio | Equipaggiamento standard | Equipaggiamento standard | Equipaggiamento standard | Equipaggiamento standard |
| Specifiche dei portautensili e delle pinze di serraggio | NBT30-SK10/16 | NBT30-SK10/16 | NBT30-SK10/16 | NBT30-SK10/16 |
| Macchina automatica per l'impostazione degli utensili | Equipaggiamento standard | Equipaggiamento standard | Equipaggiamento standard | Equipaggiamento standard |
| Velocità del sistema rapido (m/min)/(in/min) | 24 945 | 24 945 | 24 945 | 24 945 |
| Avanzamento massimo di taglio (m/min)/(in/min) | 18 708 | 15 590 | 18 708 | 15 590 |
| Specifiche della guida X/Y/Z | Palla 30/30/25 | Palla 30/30/25 | Rullo 30/30/25 | Rullo 30/30/25 |
| Numero di cursori dell'asse Z (solo) | 4 | 4 | 4 | 4 |
| sistema di azionamento | Unità di montaggio Vihon | Unità di montaggio Vihon | Unità di montaggio Vihon | Unità di montaggio Vihon |
| tensione di esercizio | Trifase 380V/50Hz | Trifase 380V/50Hz | Trifase 380V/50Hz | Trifase 380V/50Hz |
| Potenza nominale dell'intera macchina (kW) | 10 | 10 | 10 | 10 |
| Pressione della sorgente d'aria (MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
| Vite di rimozione automatica dei trucioli | 无 | 无 | 无 | 无 |
| Sistema automatico di lubrificazione a grasso | Equipaggiamento standard | Equipaggiamento standard | Equipaggiamento standard | Equipaggiamento standard |
| Peso della macchina (kg)/(lb) | 4,000 8,800 | 5,600 12,300 | 4,000 8,800 | 5,600 12,300 |
| Dimensioni del quadro elettrico (mm)/(in) | 758X608X2,115 29,8″X23,9″X83,3″ | 758X608X2,115 29,8″X23,9″X83,3″ | 758X608X2,115 29,8″X23,9″X83,3″ | 758X608X2,115 29,8″X23,9″X83,3″ |
| Dimensioni della macchina (mm)/(in) | 2.891X3.069X2.177 113,8″X120,8″X85,7″ | 2.891X4.504X2.177 113,8″X177,3″X85,7″ | 2.891X3.069X2.177 113,8″X120,8″X85,7″ | 2.891X4.504X2.177 113,8″X177,3″X85,7″ |
| radiatore (automobile) | 304 serbatoio dell'acqua in acciaio inox 200L | 304 serbatoio dell'acqua in acciaio inox 200L | 304 serbatoio dell'acqua in acciaio inox 200L | 304 serbatoio dell'acqua in acciaio inox 200L |
Nota: i parametri doppi riportati nelle tabelle sono in unità metriche e imperiali e sono soggetti a modifiche senza preavviso.
Dim. Mont.
Dimensioni di installazione
Dimensioni di installazione dettagliate della macchina
