NB1530 3-Assi Alta Velocità Gantry CNC

Prodotto & Download
Fusione
Appl. Ind.
Vant. Prod.
Vant. Chiave
Sist. Contr.
Parametri
Dim. Mont.
NB1530高速三轴龙门CNC（images 1）

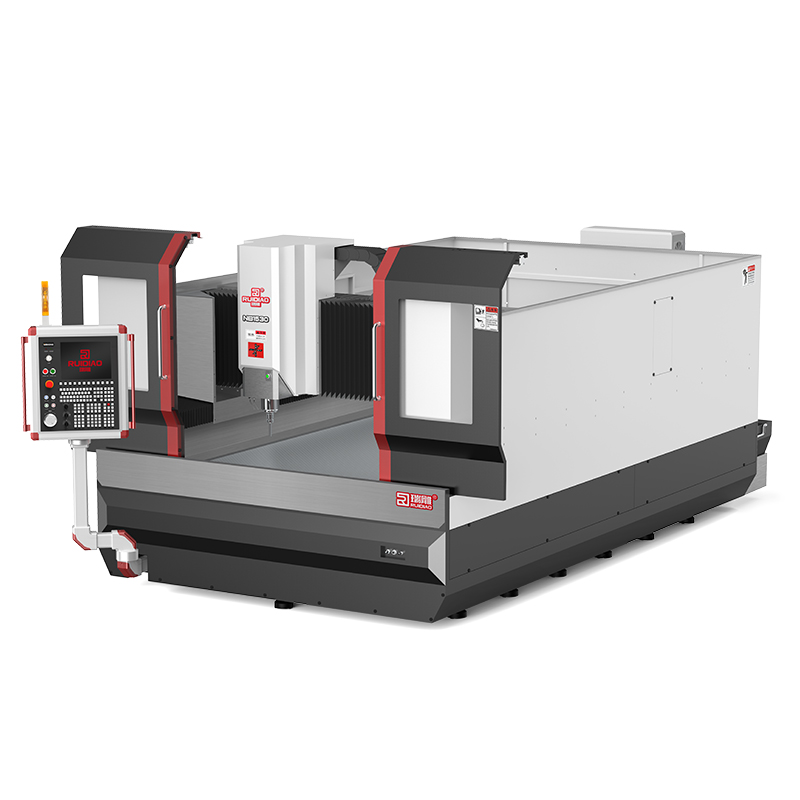

NB1530 3-Assi Alta Velocità Gantry CNC

NB1530 3-Axis High-Speed Gantry CNC
  • Corsa (X/Y/Z)1.500 × 3.000 × 220 mm
  • Dim. Tavola1.500 × 3.000 mm
  • Materiale del lettoBase Ghisa
  • Specifiche Mandrino7,5kW 24.000 giri/min (Φ120)
  • Magazzino UtensiliNBT30 a fila singola, 12 pezzi
  • Max. Rapido36m/min
  • Specifica Guida (X/Y/Z)Rullo 35/35/35
  • Dim. Macchina2,576X5,516X2,290mm
acrilico (parola d'ordine)piastra in plasticabachelite (prima plastica)pannello isolatolamiera di alluminio
Catalogo delle macchine utensili della serie NB
Catalogo delle macchine utensili della serie NB
scaricare
Invia una richiesta per questo prodotto
Modello di prodottoNB1313NB1326NB1515NB1530*
Nome della persona di contatto*
numero di telefono*
Settore*
Ho letto e accettoInformativa Privacy*
In fase di presentazione!
Inviato con successo!
Non è stato possibile inviarlo!
Errore nella casella di posta elettronica!
Errore telefonico!
1800 +
Gli utenti reali utilizzano
100+
Brevetto Nazionale
150000+
Officina di assemblaggio di macchine utensili
12%
Costi di R&S in percentuale

NB1530高速三轴龙门CNC（images 2）

Banco interamente in ghisa

NB1530机型采用全灰口铸铁结构

Il letto inferiore è realizzato in ghisa grigia, stabile come una montagna;

Gantry a forma di bocca per una maggiore precisione;

Piastra di scorrimento dell'asse Z e boccola del mandrino realizzate in un unico pezzo fuso;

Appl. Ind.

Applicazioni industriali

L'incisione a portale ad alta velocità di Ruidiao è stata ampiamente utilizzata in diversi settori industriali.

Industria del soccorso

Industria del soccorso

Il vantaggio della macchina per incisione di precisione RuiDiao nell'industria del rilievo è molto evidente, può essere perfettamente compatibile con il file eng direttamente per l'elaborazione del rilievo, riducendo il processo di conversione del codice intermedio.
Industria Dei Jig

Industria Dei Jig

Riso Technology è impegnata da oltre 20 anni nell'industria dei dispositivi di fissaggio, ha una grande esperienza di lavorazione, per la macchina utensile ha anche effettuato molte ottimizzazioni e miglioramenti. Migliorare l'efficienza di lavorazione e la durata della macchina.
Industria delle lastre per la stampa a caldo

Industria delle lastre per la stampa a caldo

Questo modello è ampiamente utilizzato nell'industria dell'elettroincisione delle lastre di stampa a caldo, sia per le lastre di rame che per quelle di alluminio, in grado di svolgere una lavorazione efficiente.
Industria dei pannelli isolanti

Industria dei pannelli isolanti

Questo modello ha un letto di marmo e utilizza una grande quantità di lamiera d'acciaio inossidabile, che gli consente di soddisfare i requisiti di utilizzo dell'acqua di rubinetto come fluido di taglio durante la lavorazione e di ridurre i costi e aumentare l'efficienza nella lavorazione dei pannelli coibentati.
Industria acrilica

Industria acrilica

Il letto di marmo è molto adatto alla lavorazione CNC di prodotti acrilici, con una struttura stabile e una risonanza ridotta. La finitura lavorata è elevata.
Industria della fibra di carbonio

Industria della fibra di carbonio

Modello preferito dall'industria di lavorazione CNC delle schede in fibra di carbonio, utilizza completamente l'acqua del rubinetto come refrigerante, senza inquinamento delle materie prime.

Vantaggio del prodotto:

NB1530瑞雕设计的一款全罩大型板材加工的龙门CNC机床，自重8.3吨，搭配35号重型滚柱导轨，主打有色金属板和绝缘板的轻型切削，加工高效。配备Φ120MM机械主轴，机床预留吊装空间，搭载可旋转NK500一键面板，操作便捷；双螺杆自动排屑器，降低维护强度。

  • Alta precisione e stabilità: tutti e tre gli assi adottano una guida a 35 rulli, in grado di soddisfare determinati requisiti di alta intensità di lavorazione e precisione di lavorazione;
  • Durevole e antiruggine: il bacino d'acqua è realizzato in acciaio inox 304, antiruggine e anticorrosione in condizioni di refrigerazione dell'acqua di rubinetto, e l'apparecchiatura ha una vita utile più lunga;
  • Doppia testa opzionale: la macchina può essere dotata di doppio asse Z opzionale, che può lavorare due pezzi contemporaneamente, raddoppiando l'efficienza;
  • Configurazione di alta qualità: standard con sistema NK500, strumento di impostazione automatica degli utensili, magazzino utensili, ecc., velocità del mandrino 24000 giri/min, elevata efficienza di lavorazione, funzionamento più conveniente;
  • Forte adattabilità: può essere dotata di un tavolo di aspirazione a pressione e di un tavolo di adsorbimento a vuoto a doppio uso, per soddisfare le esigenze di una varietà di fissazione dei pezzi di lavorazione, adatto alla produzione su più scene.
70%Miglioramento dell'efficienza
80%risparmiare sui costi
90%Aumento della produzione

Configurazione del nucleo

Nucleo intelligente

Equipaggiata con il sistema VIVOTEK NK500, lavorazione ad alta efficienza, riduzione dei costi di manodopera

Sistema di controllo del movimento NK500RuiDiao, grazie agli anni di integrazione e comunicazione con Vihon, ha sviluppato il sistema di controllo del movimento NK500, che nell'interazione uomo-macchina ha un vantaggio molto grande.
Impostazione automatica dell'utensile con un solo tocco per tutti i magazzini utensiliL'ispezione degli strumenti del magazzino utensili è ogni giorno che fare le cose, una singola operazione richiede tempo e manodopera, RuiDiao sarà l'intero strumento rivista automatica per fare una chiave per eseguire, raddoppiando l'efficienza.
schermo super-grandeL'ampio display da 12 pollici visualizza un maggior numero di contenuti, facilitando la visualizzazione dei vari parametri della macchina in qualsiasi momento e riducendo l'azione di girare le pagine durante l'utilizzo della macchina.
File eng compatibiliSoprattutto nel settore della goffratura, la compatibilità dei file eng semplifica l'operatività senza dover ricorrere a complicate conversioni di programmi.
NB1530高速三轴龙门CNC（images 3）

Ruidiao utilizza continuamente macchine utensili nel processo di ottimizzazione e miglioramento, per fornire agli utenti macchine utensili più efficienti, in modo che il nostro cuore e la nostra missione originali.

Fissaggio con adsorbimento sotto vuotoIl metodo di serraggio migliore per la lavorazione delle lastre è l'adsorbimento a vuoto; disponiamo di due tipi di strisce di tenuta e di ventose microforate per soddisfare i diversi spessori di serraggio del materiale.
Cambiautensili BT30I magazzini utensili sono ormai indispensabili per le macchine CNC e svolgono un ruolo significativo nel risparmio di manodopera e nel miglioramento dell'efficienza.
Viti di qualità per la rettificaLa macchina è dotata di una vite di rettifica di grado P, molto più precisa di una vite rullata e più scorrevole.
Guida a rulliNB1530机型三轴均使用滚柱导轨，可以满足一定要求的加工强度和精度要求。

NB1530高速三轴龙门CNC（images 4）

Sist. Contr.

Il sistema di controllo del movimento NK500 è un sistema CNC ad alta efficienza sviluppato congiuntamente da Ruidiao e Vihon.

Dotato di un grande schermo da 15 pollici, che consente di visualizzare un maggior numero di contenuti e di ridurre l'azione di girare le pagine durante il funzionamento; adozione di un layout di tastiera completo e di un maggior numero di tasti funzione, che consente di azionare la maggior parte delle funzioni comunemente utilizzate con un solo tasto nell'interfaccia dei tasti; dotato di manopole per la velocità della macchina, la velocità del mandrino e il moltiplicatore di corsa, per regolare rapidamente la velocità di lavorazione.

  • File eng NC secondo carico
  • Cambio utensile one-touch
  • Impostazione automatica dell'utensile con un solo tocco per tutti i magazzini utensili
  • sistema di coordinate multiple
  • Chiave USB, cavo guida.
  • Protocollo OPC UA\MTConnect
  • Gateway NcGateway
  • bilingue cinese-inglese

Parametri

parametro tecnico

I parametri tecnici dettagliati possono essere consultati dal servizio clienti o chiamare il numero 400-100-6952.

modelliNB1313NB1326NB1515NB1530
Corsa di lavoro X/Y/Z (mm)/(in)1.300X1.300X220
51,2″X51,2″X8,7″		1.300X2.600X220
51,2″X102,4″X8,7″		1.500 × 1.500 × 220
59,0″ x 59,0″ x 8,7″		1.500 × 3.000 × 220
59,0″ x 118,1″ x 8,7″
Dimensioni del tavolo (mm)/(in)1,300X1,300
51.2″X51.2″		1,300X2,600
51.2″X102.4″		1,500X1,500
59.0″X59.0″		1,500X3,000
59,0″ x 118,1″
Metodo di bloccaggio del pezzoVentose a vuotoVentose a vuotoVentose a vuotoVentose a vuoto
Materiale ausiliario del tavoloalluminioalluminioalluminioalluminio
Controllo della zonizzazione del tavolo a vuotoZona 3Zona 3Zona 3Zona 3
Larghezza della fessura della ventosa (mm)/(in)6
0.236		6
0.236		6
0.236		6
0.236
Specifiche dei fori per le viti della ventosaM8*21 mmM8*21 mmM8*21 mmM8*21 mm
Carico massimo di lavoro (kg)/(lb)1,200
2,600		1,500
3,300		1,500
3,300		1,500
3,300
Struttura principale della macchinaBase GhisaBase GhisaBase GhisaBase Ghisa
Struttura esterna in lamiera delle macchine utensiliProtezione alta 2,2 metriProtezione alta 2,2 metriProtezione alta 2,2 metriProtezione alta 2,2 metri
Potenza del mandrino (kW)7.57.57.57.5
Velocità massima del mandrino (giri/min)24.000 giri/min (Φ120)24.000 giri/min (Φ120)24.000 giri/min (Φ120)24.000 giri/min (Φ120)
Raffreddatori per mandriniradiatore dell'olioradiatore dell'olioradiatore dell'olioradiatore dell'olio
Tipo e capacità del magazzino utensiliManiglie in linea 16Maniglie in linea 16Maniglie in linea 16Maniglie in linea 16
Elaborazione di soffiatura e lavaggioEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standard
Specifiche dei portautensili e delle pinze di serraggioNBT30-SK10/16NBT30-SK10/16NBT30-SK10/16NBT30-SK10/16
Macchina automatica per l'impostazione degli utensiliEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standard
Velocità del sistema rapido (m/min)/(in/min)48
1,889		48
1,889		36
1,417		36
1,417
Avanzamento massimo di taglio (m/min)/(in/min)18
708		18
708		15
590		15
590
Specifiche della guida X/Y/ZRullo 35/35/35Rullo 35/35/35Rullo 35/35/35Rullo 35/35/35
Numero di cursori dell'asse Z (solo)6666
sistema di azionamentoUnità di montaggio VihonUnità di montaggio VihonUnità di montaggio VihonUnità di montaggio Vihon
tensione di esercizioTrifase 380V/50HzTrifase 380V/50HzTrifase 380V/50HzTrifase 380V/50Hz
Potenza nominale dell'intera macchina (kW)10101010
Pressione della sorgente d'aria (MPa)0.60.60.60.6
Vite di rimozione automatica dei trucioliEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standard
Sistema automatico di lubrificazione a grassoEquipaggiamento standardEquipaggiamento standardEquipaggiamento standardEquipaggiamento standard
Peso della macchina (kg)/(lb)6,500
14,300		7,500
16,500		7,000
15,000		8,300
18,300
Dimensioni del quadro elettrico (mm)/(in)无无无无
Dimensioni della macchina (mm)/(in)2.376 × 3.816 × 2.290
93,5″ x 150,2″ x 90,1″		2.376 × 5.116 × 2.290
90,5″ x 201,4″ x 90,1″		2.576 × 4.016 × 2.290
101,4″ x 158,1″ x 90,1″		2.576 × 5.516 × 2.290
101,4″ x 217,2″ x 90,1″
radiatore (automobile)304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L304 serbatoio dell'acqua in acciaio inox 200L

Nota: i parametri doppi riportati nelle tabelle sono in unità metriche e imperiali e sono soggetti a modifiche senza preavviso.

Dim. Mont.

Dimensioni di installazione

Dimensioni di installazione dettagliate della macchina
