PB1326 3-Assi Alta Velocità Gantry CNC

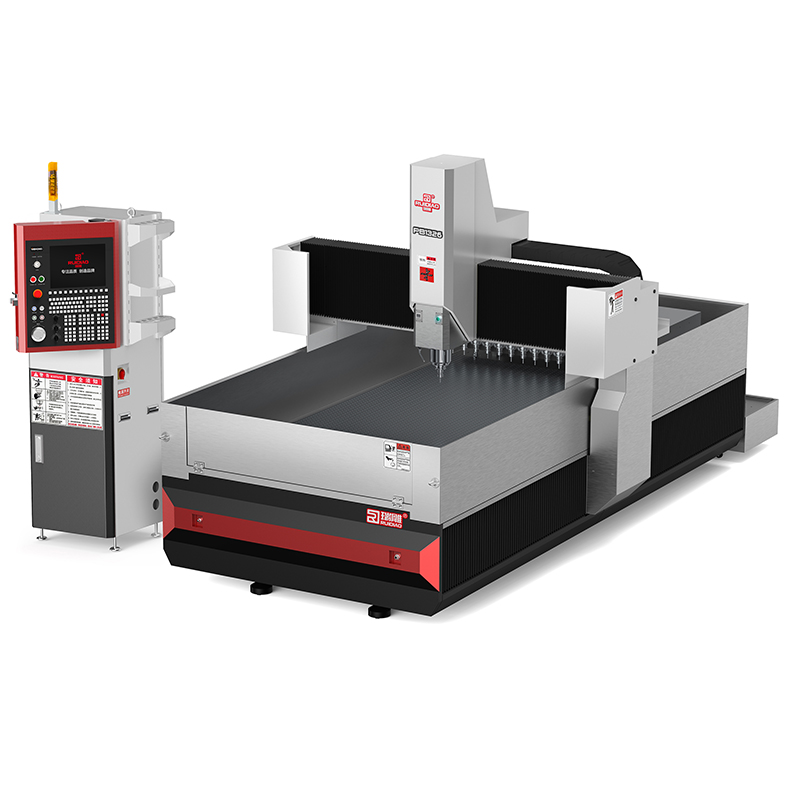

CNC a portale a tre assi ad alta velocità PB1326 (immagini 3)

PB1326 3-Assi Alta Velocità Gantry CNC

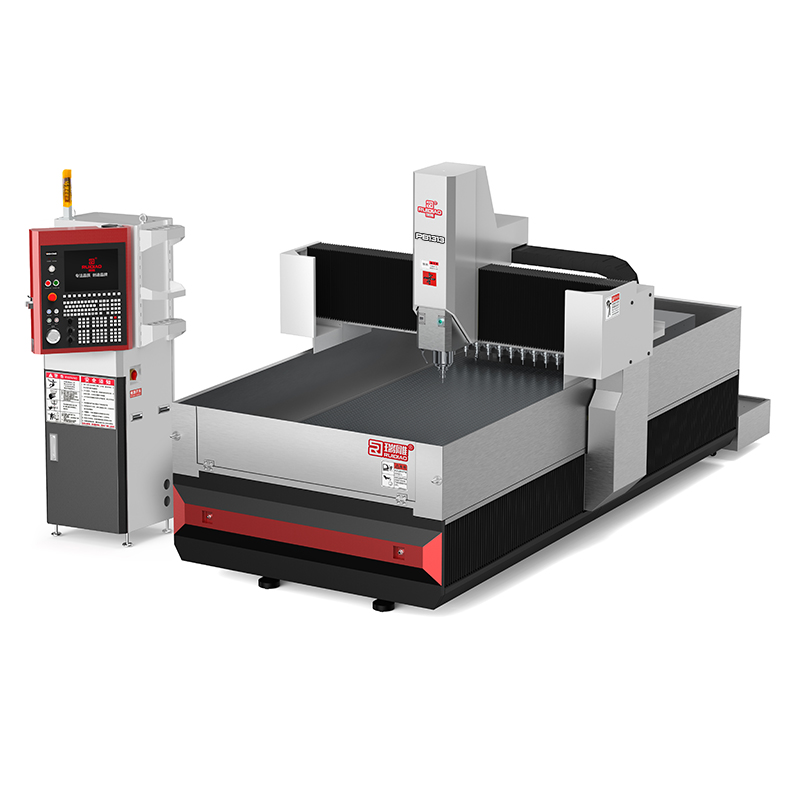

PB1326 CNC a portale a 3 assi ad alta velocità

Corsa (X/Y/Z)1.300 × 2.600 × 220mm
Dim. Tavola1.300X2.600 mm
Materiale del lettoGhisa grigia + marmo
Specifiche Mandrino7,5kW 24.000 giri/min (Φ120)
Magazzino UtensiliNBT30 Lineare 16 Utensili
Max. Rapido24m/min
Specifica Guida (X/Y/Z)Palla 25/30/25
Dim. Macchina2.999 × 4.388 × 2.195 mm

acrilico (parola d'ordine)piastra in plastica bachelite (prima plastica)pannello isolato lamiera di alluminio

Catalogo delle macchine utensili serie P&PB

scaricare

Invia una richiesta per questo prodotto

1800 +

Gli utenti reali utilizzano

100+

Brevetto Nazionale

150000+

Officina di assemblaggio di macchine utensili

12%

Costi di R&S in percentuale

Macchina CNC a portale a tre assi ad alta velocità PB1326 (4 immagini)

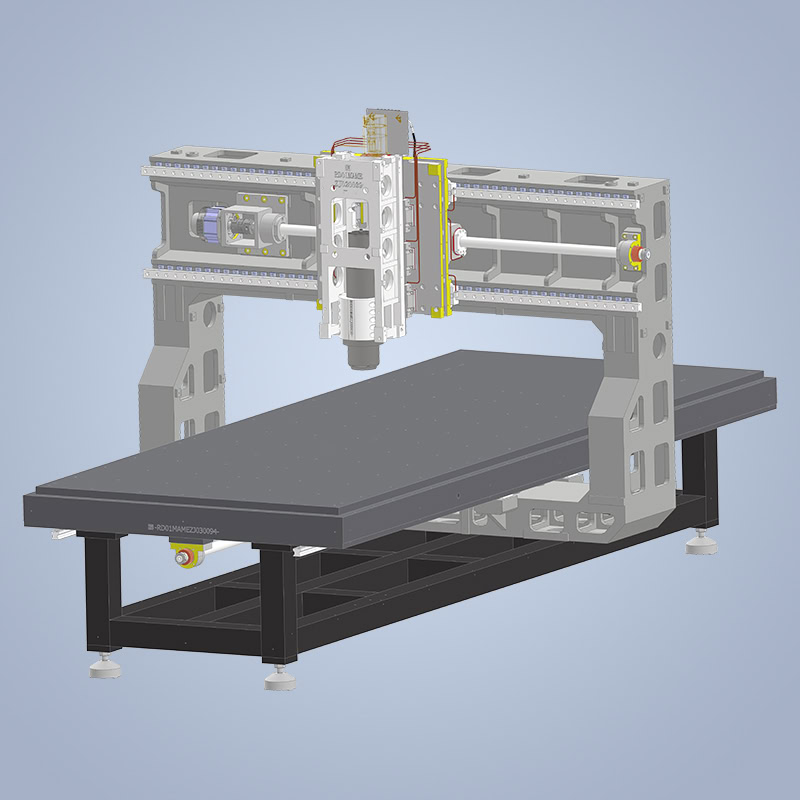

piano di lavoro in marmo

PB1326Modello con struttura del tavolo in ghisa grigia + marmo

Adottando il marmo come tavola della macchina, la vite di guida è installata uniformemente sul retro del marmo, in modo da regolare facilmente la precisione della macchina;

Gantry a forma di bocca per una maggiore precisione;

Grandi piani di lavoro in marmo per una maggiore stabilità;

Appl. Ind.

Applicazioni industriali

Le macchine CNC a portale ad alta velocità di Ruidiao sono ampiamente utilizzate in tutti i settori

Vantaggio del prodotto:

La macchina PB1313 è dotata di un mandrino elettrico ad alta velocità con cambio utensile automatico BT30 da 7,5 kW, ad alta potenza e alta velocità, che migliora notevolmente le prestazioni di taglio e l'efficienza di lavorazione; il basamento è un basamento leggero in acciaio, il tavolo è in marmo, la guida della vite è montata uniformemente sul marmo, il che rende l'intero sistema dell'asse Y e il tavolo sincronizzati in tempo reale per ridurre l'errore.

Alta precisione e stabilità: tutti e tre gli assi adottano una guida a sfera, in grado di soddisfare determinati requisiti di intensità e precisione di lavorazione;
Durevole e antiruggine: il bacino d'acqua è realizzato in acciaio inox 304, antiruggine e anticorrosione in condizioni di refrigerazione dell'acqua di rubinetto, e l'apparecchiatura ha una vita utile più lunga;
Doppia testa opzionale: la macchina può essere dotata di doppio asse Z opzionale, che può lavorare due pezzi contemporaneamente, raddoppiando l'efficienza;
Configurazione di alta qualità: standard con sistema NK500, strumento di impostazione automatica degli utensili, magazzino utensili, ecc., velocità del mandrino 24000 giri/min, elevata efficienza di lavorazione, funzionamento più conveniente;
Forte adattabilità: può essere dotata di un tavolo di aspirazione a pressione e di un tavolo di adsorbimento a vuoto a doppio uso, per soddisfare le esigenze di una varietà di fissazione dei pezzi di lavorazione, adatto alla produzione su più scene.

70%Miglioramento dell'efficienza

80%risparmiare sui costi

90%Aumento della produzione

Configurazione del nucleo

Smart Core

Dotato di sistema Weihong NK500 per lavorazioni efficienti e riduzione dei costi del lavoro.

Sistema di controllo del movimento NK500RuiDiao, grazie agli anni di integrazione e comunicazione con Vihon, ha sviluppato il sistema di controllo del movimento NK500, che nell'interazione uomo-macchina ha un vantaggio molto grande.

Impostazione automatica dell'utensile con un solo tocco per tutti i magazzini utensiliL'ispezione degli strumenti del magazzino utensili è ogni giorno che fare le cose, una singola operazione richiede tempo e manodopera, RuiDiao sarà l'intero strumento rivista automatica per fare una chiave per eseguire, raddoppiando l'efficienza.

schermo super-grandeL'ampio display da 12 pollici visualizza un maggior numero di contenuti, facilitando la visualizzazione dei vari parametri della macchina in qualsiasi momento e riducendo l'azione di girare le pagine durante l'utilizzo della macchina.

File eng compatibiliSoprattutto nel settore della goffratura, la compatibilità dei file eng semplifica l'operatività senza dover ricorrere a complicate conversioni di programmi.

Macchina CNC a portale a tre assi ad alta velocità PB1326 (immagini 5)

Ruidiao utilizza continuamente macchine utensili nel processo di ottimizzazione e miglioramento, per fornire agli utenti macchine utensili più efficienti, in modo che il nostro cuore e la nostra missione originali.

Fissaggio con adsorbimento sotto vuotoIl metodo di serraggio migliore per la lavorazione delle lastre è l'adsorbimento a vuoto; disponiamo di due tipi di strisce di tenuta e di ventose microforate per soddisfare i diversi spessori di serraggio del materiale.

Cambiautensili BT30I magazzini utensili sono ormai indispensabili per le macchine CNC e svolgono un ruolo significativo nel risparmio di manodopera e nel miglioramento dell'efficienza.

Viti di qualità per la rettificaLa macchina è dotata di una vite di rettifica di grado P, molto più precisa di una vite rullata e più scorrevole.

Guida alla pallaIl modello PB1326 utilizza guide a rulli per tutti e tre gli assi, in grado di soddisfare determinati requisiti di resistenza e precisione di lavorazione.

CNC a portale a tre assi ad alta velocità PB1326 (immagini 6)

Sist. Contr.

Il sistema di controllo del movimento NK500 è un sistema CNC ad alta efficienza sviluppato congiuntamente da Ruidiao e Vihon.

Dotato di un grande schermo da 15 pollici, che consente di visualizzare un maggior numero di contenuti e di ridurre l'azione di girare le pagine durante il funzionamento; adozione di un layout di tastiera completo e di un maggior numero di tasti funzione, che consente di azionare la maggior parte delle funzioni comunemente utilizzate con un solo tasto nell'interfaccia dei tasti; dotato di manopole per la velocità della macchina, la velocità del mandrino e il moltiplicatore di corsa, per regolare rapidamente la velocità di lavorazione.

File eng NC secondo carico
Cambio utensile one-touch
Impostazione automatica dell'utensile con un solo tocco per tutti i magazzini utensili
sistema di coordinate multiple
Chiave USB, cavo guida.
Protocollo OPC UA\MTConnect
Gateway NcGateway
bilingue cinese-inglese

Parametri

PARAMETRI TECNICI

I parametri tecnici dettagliati possono essere consultati dal servizio clienti o chiamare il numero 400-100-6952.

modelli	P1313	P1326	PB1313	PB1326
Corsa di lavoro X/Y/Z (mm)/(in)	1.300 × 1.300 × 220 51,2" × 51,2" × 8,7"	1.300 × 2.600 × 220 51,2" × 102,4" × 8,7"	1.300 × 1.300 × 220 51,2" × 51,2" × 8,7"	1.300 × 2.600 × 220 51,2" × 102,4" × 8,7"
Dimensioni del tavolo (mm)/(in)	1.300 × 1.300 51,2" × 51,2"	1.300 × 2.600 51,2" × 102,4"	1.300 × 1.300 51,2" × 51,2"	1.300 × 2.600 51,2" × 102,4"
Metodo di bloccaggio del pezzo	Ventose a vuoto / Profili a T	Ventose a vuoto / Profili a T	Ventose a vuoto / Profili a T	Ventose a vuoto / Profili a T
Materiale ausiliario del tavolo	alluminio	alluminio	alluminio	alluminio
Controllo della zonizzazione del tavolo a vuoto	Zona 2	Zona 2	Zona 2	Zona 2
Larghezza della fessura della ventosa (mm)/(in)	6 0.236	6 0.236	6 0.236	6 0.236
Specifiche dei fori per le viti della ventosa	M8*21 mm	M8*21 mm	M8*21 mm	M8*21 mm
Carico massimo di lavoro (kg)/(lb)	500 1,100	1,000 2,200	500 1,100	1,000 2,200
Struttura principale della macchina	Ghisa grigia + marmo	Ghisa grigia + marmo	Ghisa grigia + marmo	Ghisa grigia + marmo
Struttura esterna in lamiera delle macchine utensili	mezza maschera	mezza maschera	mezza maschera	mezza maschera
Potenza del mandrino (kW)	7.5	7.5	7.5	7.5
Velocità massima del mandrino (giri/min)	24.000 giri/min (Φ120)	24.000 giri/min (Φ120)	24.000 giri/min (Φ120)	24.000 giri/min (Φ120)
Raffreddatori per mandrini	radiatore dell'olio	radiatore dell'olio	radiatore dell'olio	radiatore dell'olio
Tipo e capacità del magazzino utensili	Maniglie in linea 16	Maniglie in linea 16	Maniglie in linea 16	Maniglie in linea 16
Elaborazione di soffiatura e lavaggio	Equipaggiamento standard	Equipaggiamento standard	Equipaggiamento standard	Equipaggiamento standard
Specifiche dei portautensili e delle pinze di serraggio	NBT30-SK10/16	NBT30-SK10/16	NBT30-SK10/16	NBT30-SK10/16
Macchina automatica per l'impostazione degli utensili	Equipaggiamento standard	Equipaggiamento standard	Equipaggiamento standard	Equipaggiamento standard
Velocità del sistema rapido (m/min)/(in/min)	24 945	24 945	24 945	24 945
Avanzamento massimo di taglio (m/min)/(in/min)	15 590	15 590	15 590	15 590
Specifiche della guida X/Y/Z	Palla 30/Rullo 35/Palla 25	Palla 30/Rullo 35/Palla 25	Rullo 30/35/25	Rullo 30/35/25
Numero di cursori dell'asse Z (solo)	4	4	4	4
sistema di azionamento	Unità di montaggio Vihon	Unità di montaggio Vihon	Unità di montaggio Vihon	Unità di montaggio Vihon
tensione di esercizio	Trifase 380V/50Hz	Trifase 380V/50Hz	Trifase 380V/50Hz	Trifase 380V/50Hz
Potenza nominale dell'intera macchina (kW)	12.5	14.5	12.5	14.5
Pressione della sorgente d'aria (MPa)	0.6	0.6	0.6	0.6
Vite di rimozione automatica dei trucioli	无	无	无	无
Sistema automatico di lubrificazione a grasso	Equipaggiamento standard	Equipaggiamento standard	Equipaggiamento standard	Equipaggiamento standard
Peso della macchina (kg)/(lb)	3,800 8,400	5,200 11,500	3,800 8,400	5,200 11,500
Dimensioni del quadro elettrico (mm)/(in)	758 x 608 x 2.115 29,8" x 23,9" x 83,3"	758 x 608 x 2.115 29,8" x 23,9" x 83,3"	758 x 608 x 2.115 29,8" x 23,9" x 83,3"	758 x 608 x 2.115 29,8" x 23,9" x 83,3"
Dimensioni della macchina (mm)/(in)	2.999 × 3.088 × 2.195 118,1" × 121,6" × 86,4"	2.999 × 4.388 × 2.195 118,1" × 172,7" × 86,4"	2.999 × 3.088 × 2.195 118,1" × 121,6" × 86,4"	2.999 × 4.388 × 2.195 118,1" × 172,7" × 86,4"
radiatore (automobile)	304 serbatoio dell'acqua in acciaio inox 200L	304 serbatoio dell'acqua in acciaio inox 200L	304 serbatoio dell'acqua in acciaio inox 200L	304 serbatoio dell'acqua in acciaio inox 200L
