HC3116 3축 고속 갠트리 CNC
캐스팅 라이트 머신
HC3116 모델은 회주철을 사용합니다.

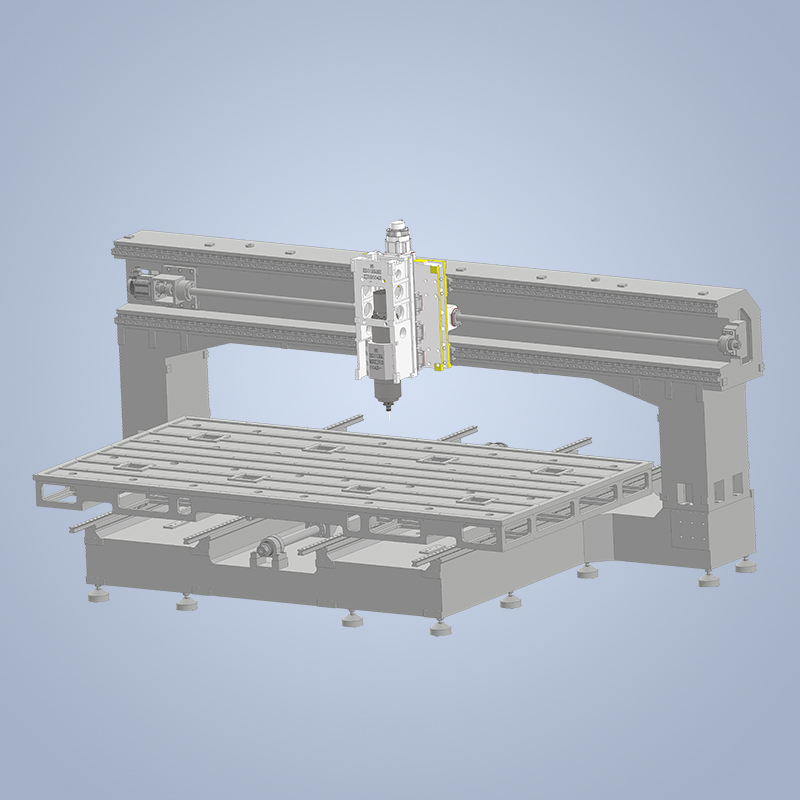

고정 빔식 갠트리 구조를 채택하였으며, 베드는 전체가 주철로 제작되었습니다;
주철 프레임식 작업대, 4개의 Y축 가이드레일로 작업대가 더욱 평평하며;
일체형 주조 성형 Z축 슬라이딩 플레이트 및 스핀들 슬리브
산업 응용
산업 분야
Ruidiao 고속 갠트리 CNC는 다양한 산업 분야에서 널리 사용되고 있습니다.
제품 이점:
HC3116은 루이디아오가 설계한 중형 갠트리형 CNC 공작기계로, 3축 모두 35호 중형 롤러 가이드레일을 장착하고 있으며, 플라스틱 판재의 CNC 가공에 특화되어 있습니다. 11kW 고출력 고속 전기 스핀들을 탑재하여 절삭 능력이 더욱 뛰어나며, NK500 회전식 원터치 패널을 장착해 조작이 편리합니다.
- 높은 정밀도와 안정성: 3축 볼 가이드, 높은 위치 지정/반복 정확도, 무거운 절단에 대한 강한 저항력;
- 더 큰 스핀들: Φ150MM 고속 전기 스핀들이 장착되어 있으며, 출력은 11kW에 달해 절연 재료를 더 수월하게 절단할 수 있습니다;
- 적재가 편리함: 고정 빔식 갠트리 구조로, 가로 방향으로 자재를 올리고 내리기 더 편리함;
- 고품질 구성: NK500 시스템, 자동 공구 세팅 기기, 공구 매거진 등 표준, 스핀들 속도 15,000rpm, 높은 가공 효율, 보다 편리한 작동;
- 강력한 적응성: 압력 흡입 이중 사용 진공 흡착 테이블을 장착하여 다양한 가공 공작물 고정의 요구를 충족할 수 있으며 다중 장면 제작에 적합합니다.
핵심 구성
스마트 코어
Weihong NK500 시스템을 탑재하여 고효율 가공 및 인건비 절감.
최적화 및 개선 과정에서 공작 기계를 지속적으로 사용하여 사용자에게 보다 효율적인 공작 기계를 제공함으로써 우리의 원래 마음과 사명을 실현하기 위해 노력합니다.
제어계
NK500 모션 제어 시스템은 루이댜오와 바이혼이 공동 개발한 고효율 CNC 시스템입니다.
15인치 대형 스크린을 장착하여 더 많은 콘텐츠를 표시하고 작업 중 페이지를 넘기는 동작을 줄였으며, 풀 키보드 레이아웃과 더 많은 기능 키를 채택하여 자주 사용하는 대부분의 기능을 키 인터페이스에서 하나의 키로 조작할 수 있고 기계 속도, 스핀들 속도 및 실행 배율 노브를 장착하여 가공 속도를 빠르게 조정할 수 있습니다.
- NC eng 파일 두 번째 로드
- 원터치 도구 변경
- 모든 공구 매거진에 대한 원터치 자동 공구 설정
- 다중 좌표계
- USB 스틱, 케이블 가이드.
- OPC UA\MTConnect 프로토콜
- 엔씨게이트웨이 게이트웨이
- 중국어-영어 이중 언어
매개변수
기술 사양
자세한 기술 매개 변수는 고객 서비스에 문의하거나 400-100-6952로 전화하세요.
| 모델 | HC2613 | HC3116 | HC4121 |
|---|---|---|---|
| X/Y/Z축 위치 결정 정밀도(mm)/(인치) | 0.010/0.010/0.008 0.0004"/0.0004"/0.0003" | 0.010/0.010/0.008 0.0004"/0.0004"/0.0003" | 0.010/0.010/0.008 0.0004"/0.0004"/0.0003" |
| X/Y/Z 축 반복 위치 결정 정밀도 (mm)/(인치) | 0.005/0.005/0.005 0.0002"/0.0002"/0.0003" | 0.005/0.005/0.005 0.0002"/0.0002"/0.0003" | 0.005/0.005/0.005 0.0002"/0.0002"/0.0003" |
| X/Y/Z 작업 스트로크(mm)/(인치) | 2,600×1,300×220 102.4"×51.2"×8.7" | 3,100×1,600×220 122.1"×63.0"×8.7" | 4,100×2,100×220 161.4"×82.7"×8.7" |
| 테이블 크기(mm)/(인치) | 2,600×1,300 102.4인치×51.2인치" | 3,100×1,600 122.1"×63.0" | 4,100×2,100 161.4"×82.7" |
| 공작물 클램핑 방법 | 진공 흡착판 | 진공 흡착판 | 진공 흡착판 |
| 보조 테이블 자료 | 고밀도 검은색 베이크라이트 | 고밀도 검은색 베이크라이트 | 알루미늄 |
| 진공 테이블 구역 제어 | 4구역 독립 | 4구역 독립 | 4구역 독립 |
| 진공 흡입 컵 슬롯 너비(mm)/(인치) | 3 0.118 | 3 0.118 | 3 0.118 |
| 흡입 컵 나사 구멍 사양 | 无 | 无 | 无 |
| 최대 작업 하중(kg)/(파운드) | 800 1,700 | 800 1,700 | 800 1,700 |
| 기계의 주요 구조 | 주철 베이스 | 주철 베이스 | 주철 베이스 |
| 공작 기계의 외부 판금 구조 | 개방형 | 개방형 | 개방형 |
| 스핀들 출력(kW) | 11 | 11 | 11 |
| 최대 스핀들 속도(rpm) | 15,000rpm(Φ150) | 15,000rpm(Φ150) | 15,000rpm(Φ150) |
| 스핀들 냉각기 | 오일 쿨러 | 오일 쿨러 | 오일 쿨러 |
| 도구 매거진 유형 및 용량 | 디스크 서보 12 | 디스크 서보 12 | 디스크 서보 12 |
| 블로잉 및 플러싱 처리 | 표준 장비 | 표준 장비 | 표준 장비 |
| 공구 홀더 및 콜릿 사양 | NBT40-SK10/16 | NBT40-SK10/16 | NBT40-SK10/16 |
| 자동 공구 세팅 기계 | 표준 장비 | 표준 장비 | 표준 장비 |
| 빠른 시스템 속도(m/min)/(in/min) | 24 945 | 24 945 | 18 708 |
| 최대 절삭 이송 속도(m/min)/(in/min) | 18 708 | 18 708 | 12 472 |
| 가이드 사양 X/Y/Z | 롤러 35/35/35 | 롤러 35/35/35 | 롤러 35/35/35 |
| Z축 슬라이더 수(전용) | 6 | 6 | 6 |
| 드라이브 시스템 | 바이혼 어셈블리 드라이브 | 바이혼 어셈블리 드라이브 | 바이혼 어셈블리 드라이브 |
| 작동 전압 | 3상 380V/50Hz | 3상 380V/50Hz | 3상 380V/50Hz |
| 전체 기계의 정격 전력(kW) | 15 | 15 | 15 |
| 공기 공급원 압력(MPa) | 0.6 | 0.6 | 0.6 |
| 자동 칩 제거 나사 | 无 | 无 | 无 |
| 자동 그리스 윤활 시스템 | 표준 장비 | 표준 장비 | 표준 장비 |
| 기계 무게(kg)/(파운드) | 7,000 15,400 | 8,000 17,600 | 11,000 24,250 |
| 전기 캐비닛 치수(mm)/(인치) | 758×608×2,115 29.8인치×23.9인치×83.3인치" | 758×608×2,115 29.8인치×23.9인치×83.3인치" | 758×608×2,115 29.8인치×23.9인치×83.3인치" |
| 기계 크기(mm)/(인치) | 5,146×3,142×2,074 202.6"×123.7"×81.6" | 5,429×3,542×2,074 213.7"×139.4"×81.6" | 6,418×4,552×2,074 252.7"×179.2"×81.6" |
| 라디에이터(자동차) | 无 | 无 | 无 |
참고: 차트의 이중 매개변수는 미터법 및 영국식 단위로 표시되며 사전 고지 없이 변경될 수 있습니다.

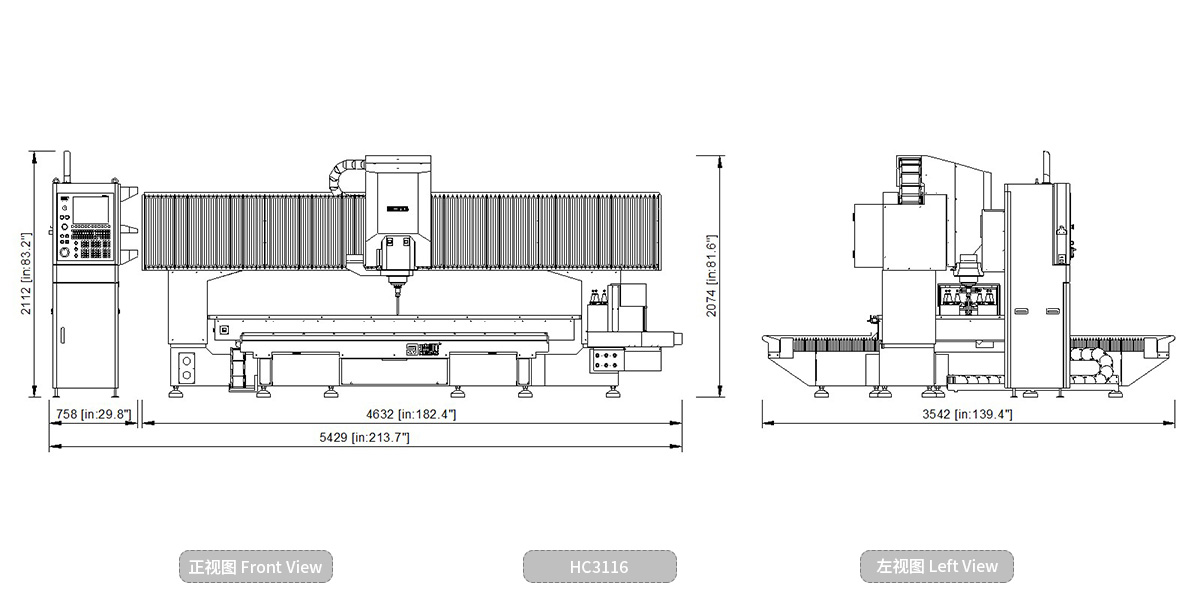

장착 치수
설치 치수
기계 상세 장착 치수
