Gantry CNC Lubang Sisi C3000

Pengenalan & Muat Turun
Tuangan
Ap. Ind.
Keleb. Prod.
Keleb. Utama
Sist. Kaw.
Spesifikasi Model
Dim. Pasang
C3000 Gantri Bor Sisi CNC (gambar 1)

Gantry CNC Lubang Sisi C3000

C3000 Lubang Sisi Gantry CNC
  • Laluan (X/Y/Z)3,050 × 200 × 250 mm
  • Saiz Meja3,050×465mm
  • Bahan katilBesi tuang
  • Spesifikasi Spindel11 kW, 18,000 rpm (Φ150)
  • Rak AlatMagazink alat garisan lurus NBT40, 16 alat
  • Rapid Maks.24 m/min
  • Spesifikasi Rel (X/Y/Z)Penggelek 35/35/35
  • Dimensi Mesin5,497 × 2,118 × 2,113 mm
AkrilikLembaran plastikBakelitPapan penebatLembaran aluminium
Risalah Alat Mesin Siri C
Risalah Alat Mesin Siri C
Muat turun
Tanya tentang produk ini
Layari halaman produk untuk pertanyaan.

1800 +
Ia benar-benar mesra pengguna.
100+
Paten Nasional
150000+
Bengkel Perhimpunan Akhir Alat Mesin
12%
Perbelanjaan R&D sebagai peratusan daripada jumlah perbelanjaan

C3000 Gantri Bor Sisi CNC (gambar 2)

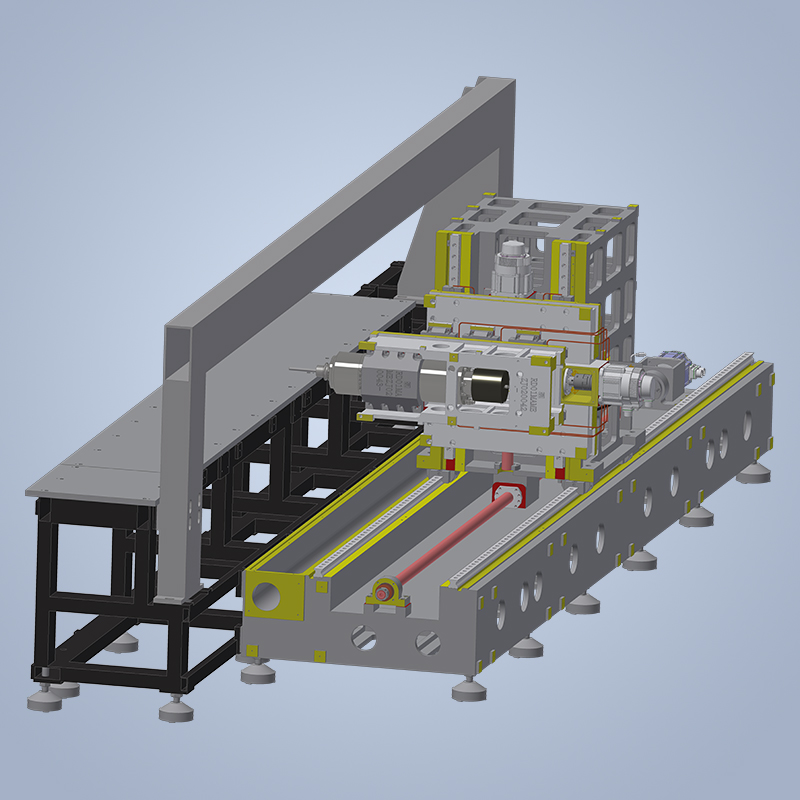

Tuangan

C3000 menampilkan struktur katil besi tuang.

Dengan rangka katil besi tuang, ia mampu melakukan lebih daripada sekadar menebuk.

Spindel adalah mendatar, membolehkan operasi penggilingan sisi dan pengeboran ulir dijalankan serentak.

Ap. Ind.

Aplikasi perindustrian

Mesin CNC gantri berkelajuan tinggi Ruidiao digunakan secara meluas dalam pelbagai industri.

Industri arca timbul

Industri arca timbul

Mesin ukiran RuiDiao menawarkan kelebihan ketara dalam industri ukiran timbul; ia sepenuhnya serasi dengan fail ENG, membolehkan ukiran timbul secara langsung dan menghapuskan keperluan penukaran kod perantaraan.
Industri Jig

Industri Jig

Ruisu Technology telah beroperasi dalam industri jig dan fixture selama lebih 20 tahun, dengan pengalaman pemesinan yang luas. Syarikat ini juga telah melaksanakan pelbagai pengoptimuman dan penambahbaikan pada alat mesinnya, sekali gus meningkatkan kecekapan pemesinan dan memanjangkan jangka hayat peralatan.
Industri percetakan helaian panas

Industri percetakan helaian panas

Model ini banyak digunakan dalam industri elektro-ukiran untuk plat cap foil panas, memberikan pemprosesan yang sangat cekap pada kedua-dua plat tembaga dan aluminium.
Industri papan penebat

Industri papan penebat

Model ini menampilkan katil marmar dan menggunakan lembaran logam keluli tahan karat secara meluas, membolehkan penggunaan air paip sebagai penyejuk semasa pemesinan, sekali gus mengurangkan kos dan meningkatkan kecekapan apabila memproses papan penebat.
Industri akrilik

Industri akrilik

Katil marmar adalah ideal untuk pemesinan CNC produk akrilik; ia menawarkan struktur yang stabil dengan getaran minimum, menghasilkan kemasan berkualiti tinggi.
Industri gentian karbon

Industri gentian karbon

Mesin pilihan bagi industri pemesinan CNC helaian gentian karbon; ia hanya menggunakan air paip sebagai penyejuk, memastikan tiada pencemaran bahan mentah.

Kelebihan produk:

Alat mesin C3000 dilengkapi dengan spindel elektrik berkelajuan tinggi BT40 11 kW dengan penukar alat automatik, dan panduan gelendong 35 baris. Ia bukan sahaja boleh memproses lubang yang dipasang di sisi, malah juga melakukan penggilingan sisi dan penggiliran dengan mudah. Selain itu, mesin ini dilengkapi dengan penghantar serpihan skru utama, penyetel alat dan majalah 16 alat, menjadikannya mudah dikendalikan dan mesra pengguna.

  • Ketepatan dan kestabilan tinggi: panduan gelendong tugas berat tiga paksi + katil marmar, menawarkan ketepatan penentuan kedudukan dan pengulangan yang tinggi, serta ketahanan getaran yang cemerlang;
  • Mudah dikendalikan: dilengkapi dengan konveyor cip jenis skru dan alat penetap alat, menjimatkan masa dan tenaga;
  • Kapasiti pemotongan tinggi: Dilengkapi dengan spindel berkuasa tinggi 11 kW, ia mampu melakukan penggilingan berkelajuan tinggi;
  • Mudah untuk mencengkam: Dilengkapi mekanisme pencengaman pneumatik dan peranti penentuan kedudukan, mencengkam hanya memerlukan menolak dan menekan;
  • Menebuk dan mengasah dalam satu operasi: Dilengkapi dengan majalah 16 alat, ia boleh melakukan penebukan, pengasahan ulir, pembuatan ulir dan pengasahan dalam satu operasi;
90%Kecekapan yang dipertingkatkan
68%penjimatan kos
100%Peningkatan keluaran

Spesifikasi utama

Terumbu Pintar

Dilengkapi dengan sistem Weihong NK500 untuk pemesinan cekap dan pengurangan kos buruh.

Sistem Kawalan Pergerakan NK500Sistem kawalan gerakan NK500, yang dibangunkan oleh Ruidiao hasil kerjasama dan perundingan bertahun-tahun dengan Weihong, menawarkan kelebihan ketara dari segi interaksi manusia-mesin.
Penyetelan alat automatik satu klik untuk keseluruhan majalah alatPemeriksaan alat dalam magazin alat adalah tugas harian; melaksanakannya secara individu memakan masa dan memerlukan banyak buruh. RuiDiao telah membolehkan penyetelan alat secara automatik untuk keseluruhan magazin alat hanya dengan menekan satu butang, menggandakan kecekapan.
Skrin ekstra besarPaparan bersaiz ekstra besar 12 inci memaparkan lebih banyak maklumat, memudahkan pemeriksaan pelbagai parameter mesin pada bila-bila masa, sambil mengurangkan keperluan untuk menatal halaman semasa mengendalikan mesin.
Serasi dengan fail .engTerutamanya dalam industri ukiran timbul, keserasian fail ENG menjadikan proses ini jauh lebih mudah kerana tiada keperluan untuk penukaran fail yang membebankan.
C3000 Gantri Bor Sisi CNC (gambar 3)

Ruidiao telah secara berterusan mengoptimumkan dan memperbaiki perkakas mesinnya melalui penggunaan berterusan; visi dan misi penubuhan kami adalah untuk menyediakan pengguna dengan perkakas mesin yang lebih cekap.

Pemegang vakumPengapit vakum adalah kaedah terbaik untuk mengapit bahan helaian. Kami menawarkan dua jenis: pad vakum jalur penyegel dan pad vakum mikro-lubang, untuk menampung bahan dengan ketebalan berbeza.
Majalah alat BT40Majalah alat kini merupakan bahagian yang tidak dapat dipisahkan daripada mesin perkakas CNC, memainkan peranan penting dalam menjimatkan buruh dan meningkatkan kecekapan.
Skru utama gilinganMesin ini dipasang dengan skru pandu daratan gred P, yang menawarkan ketepatan jauh lebih tinggi berbanding skru pandu berkerut dan memastikan operasi yang lebih lancar.
Panduan gelangsarModel C3000 dilengkapi dengan tiga set panduan gelendong No. 35, menawarkan kapasiti beban tinggi dan mudah menangani keperluan pemesinan berintensiti tinggi.

C3000 Gantri Bor Sisi CNC (gambar 4)

Sist. Kaw.

Sistem kawalan gerakan NK500 adalah sistem CNC berprestasi tinggi yang dibangunkan bersama oleh Ruidiao dan Weihong Co., Ltd.

Dilengkapi skrin besar 15 inci, ia memaparkan lebih banyak maklumat dan mengurangkan keperluan untuk menatal halaman semasa operasi; menampilkan susun atur papan kekunci penuh dan kekunci fungsi tambahan, ia membolehkan kebanyakan fungsi yang paling kerap digunakan diakses dengan satu ketukan kekunci; dilengkapi tombol untuk kelajuan mesin, kelajuan spindel dan tahap zum, ia membolehkan pelarasan pantas kelajuan pemesinan.

  • Muat turun segera fail NC
  • Pertukaran alat sekali sentuh
  • Penyetelan alat automatik satu klik untuk keseluruhan majalah alat
  • Pelbagai sistem koordinat
  • Pemacu Flash USB dan Pemacu Kabel Ethernet
  • Protokol OPC UA/MTConnect
  • NcGateway Gateway
  • Dua bahasa (Cina dan Inggeris)

Spesifikasi Model

SPESIFIKASI TEKNIKAL

Untuk spesifikasi teknikal terperinci, sila hubungi pasukan khidmat pelanggan kami atau hubungi 400-100-6952.

Model C3000 C2630 CA2630
X/Y/Z rentangan kerja (mm)/(in) 3,050 × 200 × 250 120.1" × 7.9" × 9.8" 2,600 × 3,000 × 320 102.3" × 118.1" × 12.6" 2,600 × 3,000 × 400 102.3" × 118.1" × 15.8"
Dimensi meja kerja (mm)/(in) 3,050 × 465 120.1" × 18.3" 2,600 × 3,000 102.3" × 118.1" 2,600 × 3,000 102.3" × 118.1"
Perjalanan penggilingan menegak (X/Y/Z) (mm)/(inci) - 2,200 × 2,600 × 500 86.6 × 102.4 × 19.7 2,600 × 3,000 × 417 102.3" × 118.1" × 15.8"
Penyisihan Z-axis Penggerusan Tegak (mm)/(inci) - 100-600 4.0-23.6 0-417 0-16.4
Perjalanan penggilingan mendatar (X/Y/Z) (mm)/(inci) 3,050 × 200 × 250 120.1" × 7.9" × 9.8" - 2,080 × 3,000 × 520 81.9" × 118.1" × 20.5"
Ketinggian celah paksi Z mesin penggilingan mendatar (mm)/(inci) 55-255 2.2-10.0 - 170-690 6.7-27.2
Kaedah pemegang kerja Piringan pemegang silinder Peralatan Peralatan
Bahan untuk bangku kerja tambahan 无 无 无
Kawalan zon untuk meja vakum 无 无 无
Lebar slot cawan sedutan vakum (mm)/(in) 无 无 无
Spesifikasi untuk lubang skru cawan hisap 无 无 无
Beban kerja maksimum (kg)/(lb) 1,500 3,300 2,000 4,400 2,000 4,400
Struktur utama mesin alat Tapak Besi Tuang Tapak Besi Tuang Tapak Besi Tuang
Struktur lembaran logam luaran mesin alat Rancangan terbuka Pagar penghadang setinggi 2.2 meter Pagar penghadang setinggi 2.2 meter
Kuasa spindel (kW) 11 7.5 20
Kelajuan spindel maksimum (rpm) 18,000 rpm (Φ150) 24,000 rpm (120 mm) 18,000 rpm (140 mm)
Penyejuk spindel Mesin penyejuk minyak Mesin penyejuk minyak Mesin penyejuk minyak
Jenis dan kapasiti majalah alat Majalah alat menegak 16-alat 20 lengan robotik 20 motor servo jenis cakera
Pemprosesan, peniupan dan pembilasan Spesifikasi piawai Spesifikasi piawai Spesifikasi piawai
Spesifikasi Batang Alat dan Kole NBT40-SK10/16 NBT30-SK10/16 NBT40-SK10/16
Penyetel alat automatik Spesifikasi piawai Spesifikasi piawai Spesifikasi piawai
Kelajuan sistem (m/min)/(in/min) 24 945 24 945 24 945
Kadar umpan pemotongan maksimum (m/min)/(in/min) 12 472 10 394 18 709
Spesifikasi rel panduan X/Y/Z Penggelek 35/35/35 Roller 35/45/35 Penggelek 45/45/45
Bilangan gelangsar paksi Z (unit) 6 6 6
Sistem pacuan Weihong Powertrain Weihong Powertrain Weihong Powertrain
Voltan operasi Tiga fasa 380 V, 50 Hz Tiga fasa 380 V, 50 Hz Tiga fasa 380 V, 50 Hz
Kuasa penarafan unit (kW) 18 27 42
Tekanan bekalan udara (MPa) 0.6 0.6 0.6
Skru penyingkir cip automatik Spesifikasi piawai Spesifikasi piawai Spesifikasi piawai
Sistem pelinciran gris automatik Spesifikasi piawai Spesifikasi piawai Spesifikasi piawai
Berat mesin (kg)/(lb) 3,500 7,700 16,000 35,000 16,000 35,000
Dimensi papan suis (mm) (inci) 758 × 608 × 2,115 29.8" × 23.9" × 83.3" 无 无
Dimensi mesin alat (mm)/(in) 5,497 × 2,118 × 2,113 216.4" × 83.4" × 83.2" 3,980 × 6,876 × 2,944 156.7" × 252.9" × 115.9" 3,980 × 6,876 × 2,944 156.7" × 252.9" × 115.9"
tank air Tank air keluli tahan karat 304 Tank air keluli tahan karat 304 Tank air keluli tahan karat 304

Nota: Unit berganda dalam jadual merujuk kepada unit metrik dan imperial. Sila ambil perhatian bahawa angka-angka ini tertakluk kepada perubahan tanpa notis terlebih dahulu.

Dim. Pasang

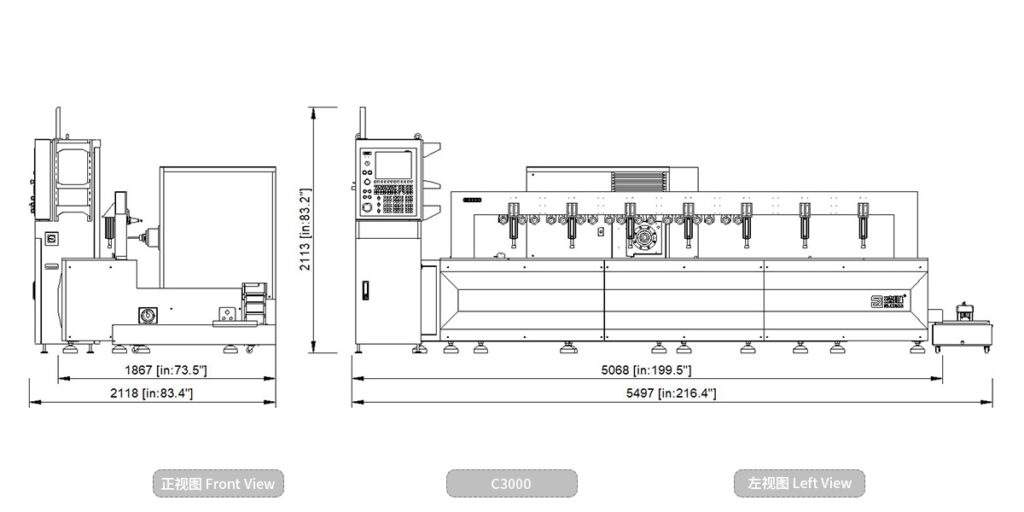

Dimensi pemasangan

Dimensi pemasangan mesin terperinci

C3000 Gantri Bor Sisi CNC (gambar 5)
