A1080 3-Axis High-Speed Gantry CNC

Pengenalan & Muat Turun
Tuangan
Ap. Ind.
Keleb. Prod.
Keleb. Utama
Sist. Kaw.
Spesifikasi Model
Dim. Pasang

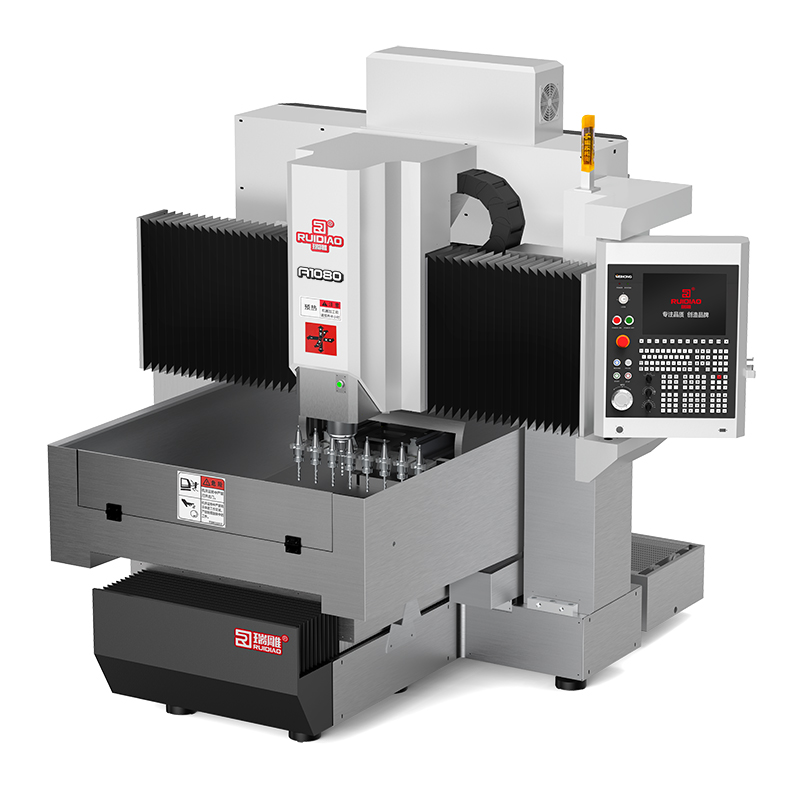

Mesin Ukiran Gantri Tiga Paksinya Berkelajuan Tinggi A1080 (imej 1)

A1080 3-Axis High-Speed Gantry CNC

A1080 Gantri CNC 3-Paksis Berkelajuan Tinggi
  • Laluan (X/Y/Z)1,000X800X200mm
  • Saiz Meja1,000X800mm
  • Bahan katilmarmar
  • Spesifikasi Spindel7.5 kW, 24,000 rpm (diameter 120 mm)
  • Rak AlatMagazim alat garisan lurus NBT30 (8 alat)
  • Rapid Maks.18 m/min
  • Spesifikasi Rel (X/Y/Z)Gandar gelongsor 35/35/35
  • Dimensi Mesin2,248X2,581X2,370mm
AkrilikLembaran plastikBakelitPapan penebatLembaran aluminium
Risalah Mesin Alat Siri AB
Risalah Mesin Alat Siri AB
Muat turun
Tanya tentang produk ini
Model produkA1080AB1080AB1290*
Nama orang yang boleh dihubungi*
Nombor telefon*
Industri*
Saya telah baca dan setujuDasar Privasi*
Sedang dihantar...
Penghantaran berjaya!
Penghantaran gagal!
Alamat e-mel tidak sah!
Nombor salah!
1800 +
Ia benar-benar mesra pengguna.
100+
Paten Nasional
150000+
Bengkel Perhimpunan Akhir Alat Mesin
12%
Perbelanjaan R&D sebagai peratusan daripada jumlah perbelanjaan

Mesin Ukiran Gantri Tiga Paksinya Berkelajuan Tinggi A1080 (imej 2)

Tuangan

A1080 menampilkan struktur katil marmar.

Dasar ini diperbuat daripada marmar mentah yang digilap.

Mesin ini menampilkan struktur gantri girder tetap, dengan takungan air terletak di atas meja kerja; keseluruhan mesin boleh menggunakan air paip sebagai penyejuk untuk memproses bahagian kerja.

Ap. Ind.

Aplikasi perindustrian

Mesin ukiran gantri berkelajuan tinggi Ruidiao digunakan secara meluas dalam pelbagai industri.

Industri arca timbul

Industri arca timbul

Mesin ukiran RuiDiao menawarkan kelebihan ketara dalam industri ukiran timbul; ia sepenuhnya serasi dengan fail ENG, membolehkan ukiran timbul secara langsung dan menghapuskan keperluan penukaran kod perantaraan.
Industri Jig

Industri Jig

Ruisu Technology telah beroperasi dalam industri jig dan fixture selama lebih 20 tahun, dengan pengalaman pemesinan yang luas. Syarikat ini juga telah melaksanakan pelbagai pengoptimuman dan penambahbaikan pada alat mesinnya, sekali gus meningkatkan kecekapan pemesinan dan memanjangkan jangka hayat peralatan.
Industri percetakan helaian panas

Industri percetakan helaian panas

Model ini banyak digunakan dalam industri elektro-ukiran untuk plat cap foil panas, memberikan pemprosesan yang sangat cekap pada kedua-dua plat tembaga dan aluminium.
Industri papan penebat

Industri papan penebat

Model ini menampilkan katil marmar dan menggunakan lembaran logam keluli tahan karat secara meluas, membolehkan penggunaan air paip sebagai penyejuk semasa pemesinan, sekali gus mengurangkan kos dan meningkatkan kecekapan apabila memproses papan penebat.
Industri akrilik

Industri akrilik

Katil marmar adalah ideal untuk pemesinan CNC produk akrilik; ia menawarkan struktur yang stabil dengan getaran minimum, menghasilkan kemasan berkualiti tinggi.
Industri gentian karbon

Industri gentian karbon

Mesin pilihan bagi industri pemesinan CNC helaian gentian karbon; ia hanya menggunakan air paip sebagai penyejuk, memastikan tiada pencemaran bahan mentah.

Kelebihan produk:

A1080 机床搭载 7.5kW BT30 自动换刀高速电主轴，大功率高转速加持，大幅提升切削性能与加工效率；整机采用紧凑式设计，搭配背挂式配电箱，空间利用率更高，占地更省。

  • Ketepatan dan kestabilan tinggi: panduan gelendong tugas berat tiga paksi + katil marmar, menawarkan ketepatan penentuan kedudukan dan pengulangan yang tinggi, serta ketahanan getaran yang cemerlang;
  • Tahan lama dan tahan karat: Besen ini diperbuat daripada keluli tahan karat 304, memberikan perlindungan terhadap karat dan kakisan apabila digunakan dengan air paip sebagai penyejuk, sekali gus memanjangkan jangka hayat peralatan;
  • Hemat ruang: Kotak pengagihan dipasang pada dinding; reka bentuk bersepadu ini mengurangkan dengan ketara ruang yang diperlukan di kilang;
  • Konfigurasi berkualiti tinggi: dilengkapi secara standard dengan sistem NK500, pengatur alat automatik, majalah alat dan lain-lain; dengan kelajuan spindel 24,000 rpm, ia menawarkan kecekapan pemesinan yang tinggi dan kemudahan operasi yang lebih baik;
  • Sangat serbaguna: Boleh dipasang dengan meja kerja vakum dua fungsi (penyedotan dan tekanan), memenuhi keperluan pemegang untuk pelbagai jenis bahagian kerja dan sesuai untuk pengeluaran dalam pelbagai senario.
90%Kecekapan yang dipertingkatkan
68%penjimatan kos
100%Peningkatan keluaran

Spesifikasi utama

Terumbu Pintar

Dilengkapi sistem Weihong NK500, ia membolehkan pemesinan yang cekap dan mengurangkan kos buruh.

Sistem Kawalan Pergerakan NK500Sistem kawalan gerakan NK500, yang dibangunkan oleh Ruidiao hasil kerjasama dan perundingan bertahun-tahun dengan Weihong, menawarkan kelebihan ketara dari segi interaksi manusia-mesin.
Penyetelan alat automatik satu klik untuk keseluruhan majalah alatPemeriksaan alat dalam magazin alat adalah tugas harian; melaksanakannya secara individu memakan masa dan memerlukan banyak buruh. RuiDiao telah membolehkan penyetelan alat secara automatik untuk keseluruhan magazin alat hanya dengan menekan satu butang, menggandakan kecekapan.
Skrin ekstra besarPaparan bersaiz ekstra besar 12 inci memaparkan lebih banyak maklumat, memudahkan pemeriksaan pelbagai parameter mesin pada bila-bila masa, sambil mengurangkan keperluan untuk menatal halaman semasa mengendalikan mesin.
Serasi dengan fail .engTerutamanya dalam industri ukiran timbul, keserasian fail ENG menjadikan proses ini jauh lebih mudah kerana tiada keperluan untuk penukaran fail yang membebankan.
Mesin Ukiran Gantri Tiga Paksinya Berkelajuan Tinggi A1080 (gambar 3)

Ruidiao telah secara berterusan mengoptimumkan dan memperbaiki perkakas mesinnya melalui penggunaan berterusan; visi dan misi penubuhan kami adalah untuk menyediakan pengguna dengan perkakas mesin yang lebih cekap.

Pemegang vakumPengapit vakum adalah kaedah terbaik untuk mengapit bahan helaian. Kami menawarkan dua jenis: pad vakum jalur penyegel dan pad vakum mikro-lubang, untuk menampung bahan dengan ketebalan berbeza.
Majalah alat BT30Majalah alat kini merupakan bahagian yang tidak dapat dipisahkan daripada mesin perkakas CNC, memainkan peranan penting dalam menjimatkan buruh dan meningkatkan kecekapan.
Skru utama gilinganMesin ini dipasang dengan skru pandu daratan gred P, yang menawarkan ketepatan jauh lebih tinggi berbanding skru pandu berkerut dan memastikan operasi yang lebih lancar.
skru bolaModel A1080 dilengkapi dengan tiga set panduan skru bola No. 35, yang sangat sesuai untuk memotong helaian nipis.

Mesin Ukiran Gantri Tiga Paksinya Berkelajuan Tinggi A1080 (gambar 4)

Sist. Kaw.

Sistem kawalan gerakan NK500 adalah sistem CNC berprestasi tinggi yang dibangunkan bersama oleh Ruidiao dan Weihong Co., Ltd.

Dilengkapi skrin besar 15 inci, ia memaparkan lebih banyak maklumat dan mengurangkan keperluan untuk menatal halaman semasa operasi; menampilkan susun atur papan kekunci penuh dan kekunci fungsi tambahan, ia membolehkan kebanyakan fungsi yang paling kerap digunakan diakses dengan satu ketukan kekunci; dilengkapi tombol untuk kelajuan mesin, kelajuan spindel dan tahap zum, ia membolehkan pelarasan pantas kelajuan pemesinan.

  • Muat turun segera fail NC
  • Pertukaran alat sekali sentuh
  • Penyetelan alat automatik satu klik untuk keseluruhan majalah alat
  • Pelbagai sistem koordinat
  • Pemacu Flash USB dan Pemacu Kabel Ethernet
  • Protokol OPC UA/MTConnect
  • NcGateway Gateway
  • Dua bahasa (Cina dan Inggeris)

Spesifikasi Model

SPESIFIKASI TEKNIKAL

Untuk spesifikasi teknikal terperinci, sila hubungi pasukan khidmat pelanggan kami atau hubungi 400-100-6952.

ModelA1080AB1080AB1290
X/Y/Z rentangan kerja (mm)/(in)1,000 × 800 × 200
39.3″ × 31.5″ × 7.9″		1,000 × 800 × 200
39.3″ × 31.5″ × 7.9″		1,200 × 900 × 200
47.2″ × 35.4″ × 7.9″
Dimensi meja kerja (mm)/(in)1,000 × 800
39.3″ × 31.5″		1,000 × 800
39.3″ × 31.5″		1,200 × 900
47.2″ × 35.4″
Kaedah pemegang kerjaCawan vakum sedutan dan tekanan dua gunaCawan vakum sedutan dan tekanan dua gunaCawan vakum sedutan dan tekanan dua guna
Bahan untuk bangku kerja tambahanaloi aluminiumaloi aluminiumaloi aluminium
Kawalan zon untuk meja vakumZon 1Zon 1Zon 1
Lebar slot cawan sedutan vakum (mm)/(in)6
0.236		6
0.236		6
0.236
Spesifikasi untuk lubang skru cawan hisapM8 × 21 mmM8 × 21 mmM8 × 21 mm
Beban kerja maksimum (kg)/(lb)500
1,100		500
1,100		600
1,300
Struktur utama mesin alatmarmarmarmarmarmar
Struktur lembaran logam luaran mesin alatSeparuh topengSeparuh topengSeparuh topeng
Kuasa spindel (kW)7.57.57.5
Kelajuan spindel maksimum (rpm)24,000 rpm (120 mm)24,000 rpm (120 mm)24,000 rpm (120 mm)
Penyejuk spindelMesin penyejuk minyakMesin penyejuk minyakMesin penyejuk minyak
Jenis dan kapasiti majalah alatMagazim menegak 8-alatMagazim alat Jenis D: 12 alat / Magazim alat linear: 8 alat16 motor servo jenis cakera
Pemprosesan, peniupan dan pembilasanSpesifikasi piawaiSpesifikasi piawaiSpesifikasi piawai
Spesifikasi Batang Alat dan KoleNBT30-SK10/16NBT30-SK10/16NBT30-SK10/16
Penyetel alat automatikSpesifikasi piawaiSpesifikasi piawaiSpesifikasi piawai
Kelajuan sistem (m/min)/(in/min)18
708		18
708		18
708
Kadar umpan pemotongan maksimum (m/min)/(in/min)18
708		18
708		18
708
Spesifikasi rel panduan X/Y/ZGandar gelongsor 35/35/35Penggelek 35/35/35Penggelek 35/35/35
Bilangan gelangsar paksi Z (unit)444
Sistem pacuanWeihong PowertrainWeihong PowertrainWeihong Powertrain
Voltan operasiTiga fasa 380 V, 50 HzTiga fasa 380 V, 50 HzTiga fasa 380 V, 50 Hz
Kuasa penarafan unit (kW)101010
Tekanan bekalan udara (MPa)0.60.60.6
Skru penyingkir cip automatik无无无
Sistem pelinciran gris automatikSpesifikasi piawaiSpesifikasi piawaiSpesifikasi piawai
Berat mesin (kg)/(lb)3,400
7,500		3,400
7,500		4,500
10,000
Dimensi papan suis (mm)/(in)无无无
Dimensi mesin alat (mm)/(in)2,250 × 2,550 × 2,400
88.6″ × 100.4″ × 94.5″		2,250 × 2,550 × 2,400
88.6″ × 100.4″ × 94.5″		2,450 × 2,750 × 2,400
96.5″ × 108.2″ × 94.5″
tank airTank Air Keluli Tahan Karat 304, 200 literTank Air Keluli Tahan Karat 304, 200 literTank Air Keluli Tahan Karat 304, 200 liter

Nota: Unit berganda dalam jadual merujuk kepada unit metrik dan imperial. Sila ambil perhatian bahawa angka-angka ini tertakluk kepada perubahan tanpa notis terlebih dahulu.

Dim. Pasang

Dimensi pemasangan

Dimensi pemasangan terperinci untuk mesin perkakas

Mesin Ukiran Gantri Tiga Paksinya Berkelajuan Tinggi A1080 (gambar 5)
