PD1326 3-Axis High-Speed Gantry CNC

Pengenalan & Muat Turun

PD1326 3-Axis High-Speed Gantry CNC

Laluan (X/Y/Z)1,300 × 2,600 × 190 mm
Saiz Meja1,300 × 2,600 mm
Bahan katilBesi tuang kelabu + marmar
Spesifikasi Spindel11 kW, 18,000 rpm (Φ150)
Rak AlatNBT40, 12-senar, leher lurus
Rapid Maks.24 m/min
Spesifikasi Rel (X/Y/Z)Penggelek 35/35/35

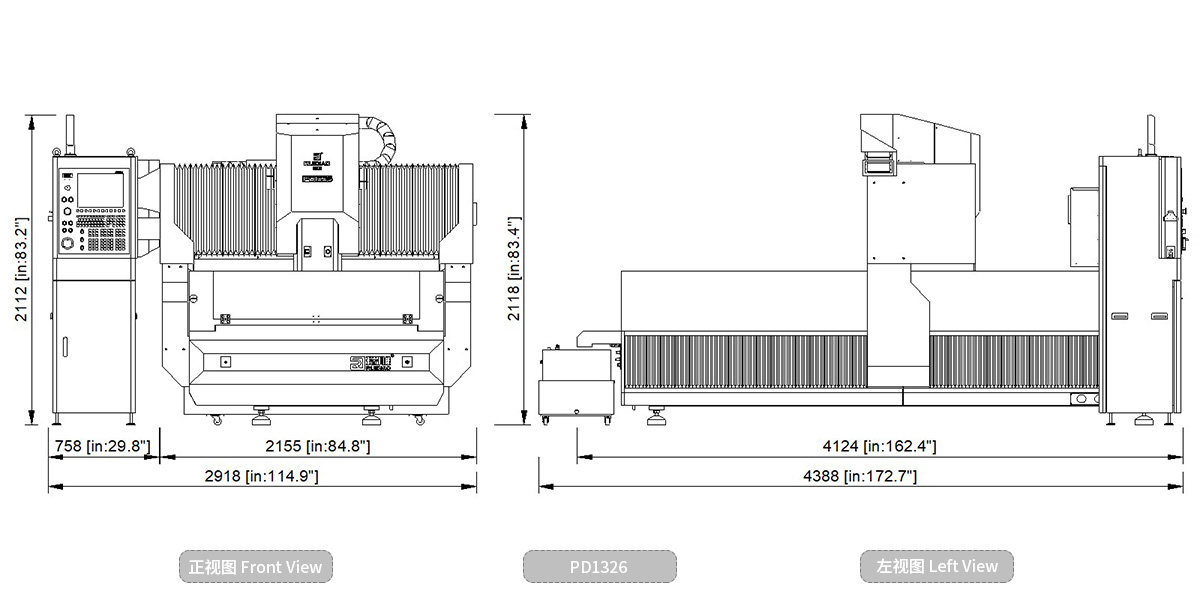

Dimensi Mesin2,918 × 4,388 × 2,118 mm

Akrilik Lembaran plastik Bakelit Papan penebat Lembaran aluminium

Katalog Alat Mesin Siri PC & PD

Muat turun

Tanya tentang produk ini

1800 +

Ia benar-benar mesra pengguna.

100+

Paten Nasional

150000+

Bengkel Perhimpunan Akhir Alat Mesin

12%

Perbelanjaan R&D sebagai peratusan daripada jumlah perbelanjaan

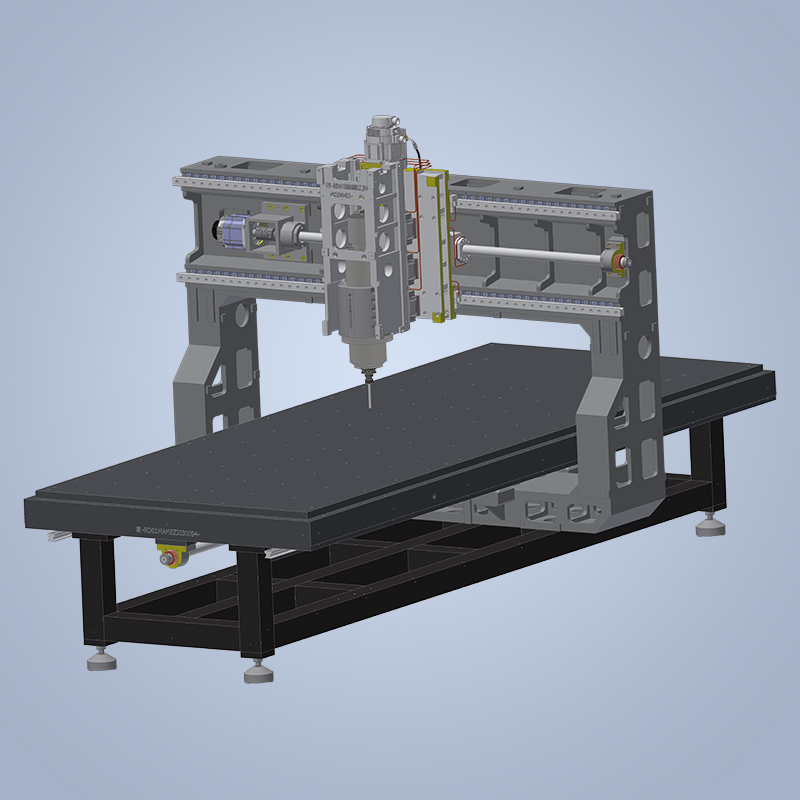

PD1326 CNC Gantri Tiga Paksis Kelajuan Tinggi (imej 2)

Permukaan kerja marmar

PD1313Mesin ini mempunyai rangka besi tuang kelabu dengan permukaan kerja marmar.

Marmer digunakan untuk meja mesin, dengan laluan panduan dan skru penggerak semuanya dipasang di bahagian bawah marmer untuk memudahkan pelarasan ketepatan mesin;

Gerbang bingkai H, menawarkan ketepatan yang lebih tinggi;

Permukaan kerja besar yang diperbuat daripada marmar gred alat, menawarkan kestabilan yang lebih baik;

Ap. Ind.

Aplikasi perindustrian

Mesin CNC gantri berkelajuan tinggi Ruidiao digunakan secara meluas dalam pelbagai industri.

Kelebihan produk:

Alat mesin PD1326 dilengkapi dengan spindel elektrik berkelajuan tinggi BT40 11kW dengan pertukaran alat automatik; kuasa tinggi dan kelajuan tinggi meningkatkan dengan ketara prestasi pemotongan dan kecekapan pemesinan; Mesin ini menampilkan rangka keluli ringan dan meja kerja marmar, dengan skru bola dan panduan dipasang terus pada permukaan marmar. Ini memastikan penyelarasan masa nyata antara keseluruhan sistem paksi Y dan meja kerja, sekaligus meminimumkan ralat.

Ketepatan dan kestabilan tinggi: Ketiga-tiga paksi dipasang dengan panduan gelendong siri 35, membolehkan intensiti pemesinan tinggi dan ketepatan untuk memenuhi keperluan khusus;
Tahan lama dan tahan karat: Besen ini diperbuat daripada keluli tahan karat 304, memberikan perlindungan terhadap karat dan kakisan apabila digunakan dengan air paip sebagai penyejuk, sekali gus memanjangkan jangka hayat peralatan;
Konfigurasi dua kepala pilihan: Mesin ini boleh dipasang dengan dua paksi Z, membolehkan pemprosesan serentak dua bahagian kerja dan menggandakan produktiviti;
Konfigurasi berkualiti tinggi: dilengkapi secara standard dengan sistem NK500, pengatur alat automatik, majalah alat dan lain-lain; dengan kelajuan spindel 24,000 rpm, ia menawarkan kecekapan pemesinan yang tinggi dan kemudahan operasi yang lebih baik;
Sangat serbaguna: Boleh dipasang dengan meja kerja vakum dua fungsi (penyedotan dan tekanan), memenuhi keperluan pemegang untuk pelbagai jenis bahagian kerja dan sesuai untuk pengeluaran dalam pelbagai senario.

70%Kecekapan yang dipertingkatkan

80%penjimatan kos

90%Peningkatan keluaran

Spesifikasi utama

Terumbu Pintar

Dilengkapi dengan sistem Weihong NK500 untuk pemesinan cekap dan pengurangan kos buruh.

Sistem Kawalan Pergerakan NK500Sistem kawalan gerakan NK500, yang dibangunkan oleh Ruidiao hasil kerjasama dan perundingan bertahun-tahun dengan Weihong, menawarkan kelebihan ketara dari segi interaksi manusia-mesin.

Penyetelan alat automatik satu klik untuk keseluruhan majalah alatPemeriksaan alat dalam magazin alat adalah tugas harian; melaksanakannya secara individu memakan masa dan memerlukan banyak buruh. RuiDiao telah membolehkan penyetelan alat secara automatik untuk keseluruhan magazin alat hanya dengan menekan satu butang, menggandakan kecekapan.

Skrin ekstra besarPaparan bersaiz ekstra besar 12 inci memaparkan lebih banyak maklumat, memudahkan pemeriksaan pelbagai parameter mesin pada bila-bila masa, sambil mengurangkan keperluan untuk menatal halaman semasa mengendalikan mesin.

Serasi dengan fail .engTerutamanya dalam industri ukiran timbul, keserasian fail ENG menjadikan proses ini jauh lebih mudah kerana tiada keperluan untuk penukaran fail yang membebankan.

PD1326 CNC Gantri Tiga Paksis Kelajuan Tinggi (gambar 3)

Ruidiao telah secara berterusan mengoptimumkan dan memperbaiki perkakas mesinnya melalui penggunaan berterusan; visi dan misi penubuhan kami adalah untuk menyediakan pengguna dengan perkakas mesin yang lebih cekap.

Pemegang vakumPengapit vakum adalah kaedah terbaik untuk mengapit bahan helaian. Kami menawarkan dua jenis: pad vakum jalur penyegel dan pad vakum mikro-lubang, untuk menampung bahan dengan ketebalan berbeza.

Majalah alat BT40Majalah alat kini merupakan bahagian yang tidak dapat dipisahkan daripada mesin perkakas CNC, memainkan peranan penting dalam menjimatkan buruh dan meningkatkan kecekapan.

Skru utama gilinganMesin ini dipasang dengan skru pandu daratan gred P, yang menawarkan ketepatan jauh lebih tinggi berbanding skru pandu berkerut dan memastikan operasi yang lebih lancar.

Panduan gelangsarModel PD1326 menggunakan panduan gelendong pada ketiga-tiga paksi, membolehkannya memenuhi keperluan tertentu bagi intensiti pemesinan dan ketepatan.

PD1326 CNC Gantri Tiga Paksinya Berkelajuan Tinggi (gambar 4)

Sist. Kaw.

Sistem kawalan gerakan NK500 adalah sistem CNC berprestasi tinggi yang dibangunkan bersama oleh Ruidiao dan Weihong Co., Ltd.

Dilengkapi skrin besar 15 inci, ia memaparkan lebih banyak maklumat dan mengurangkan keperluan untuk menatal halaman semasa operasi; menampilkan susun atur papan kekunci penuh dan kekunci fungsi tambahan, ia membolehkan kebanyakan fungsi yang paling kerap digunakan diakses dengan satu ketukan kekunci; dilengkapi tombol untuk kelajuan mesin, kelajuan spindel dan tahap zum, ia membolehkan pelarasan pantas kelajuan pemesinan.

Muat turun segera fail NC
Pertukaran alat sekali sentuh
Penyetelan alat automatik satu klik untuk keseluruhan majalah alat
Pelbagai sistem koordinat
Pemacu Flash USB dan Pemacu Kabel Ethernet
Protokol OPC UA/MTConnect
NcGateway Gateway
Dua bahasa (Cina dan Inggeris)

Spesifikasi Model

SPESIFIKASI TEKNIKAL

Untuk spesifikasi teknikal terperinci, sila hubungi pasukan khidmat pelanggan kami atau hubungi 400-100-6952.

Model	PC1313	PC1326	PD1313	PD1326
X/Y/Z rentangan kerja (mm)/(in)	1,300 × 1,300 × 190 51.2" × 51.2" × 7.5"	1,300 × 2,600 × 190 51.2" × 102.4" × 7.5"	1,300 × 1,300 × 190 51.2" × 51.2" × 7.5"	1,300 × 2,600 × 190 51.2" × 102.4" × 7.5"
Dimensi meja kerja (mm)/(in)	1,300 × 1,300 51.2" × 51.2"	1,300 × 2,600 51.2" × 102.4"	1,300 × 1,300 51.2" × 51.2"	1,300 × 2,600 51.2" × 102.4"
Kaedah pemegang kerja	Cawan vakum sedutan dan tekanan dua guna / profil T	Cawan vakum sedutan dan tekanan dua guna / profil T	Cawan vakum sedutan dan tekanan dua guna / profil T	Cawan vakum sedutan dan tekanan dua guna / profil T
Bahan untuk bangku kerja tambahan	aloi aluminium	aloi aluminium	aloi aluminium	aloi aluminium
Kawalan zon untuk meja vakum	Zon 2	Zon 2	Zon 2	Zon 2
Lebar slot cawan sedutan vakum (mm)/(in)	6 0.236	6 0.236	6 0.236	6 0.236
Spesifikasi untuk lubang skru cawan hisap	M8 × 21 mm	M8 × 21 mm	M8 × 21 mm	M8 × 21 mm
Beban kerja maksimum (kg)/(lb)	500 1,100	1,000 2,200	500 1,100	1,000 2,200
Struktur utama mesin alat	Besi tuang kelabu + marmar	Besi tuang kelabu + marmar	Besi tuang kelabu + marmar	Besi tuang kelabu + marmar
Struktur lembaran logam luaran mesin alat	Separuh topeng	Separuh topeng	Separuh topeng	Separuh topeng
Kuasa spindel (kW)	7.5	7.5	11	11
Kelajuan spindel maksimum (rpm)	24,000 rpm (120 mm)	24,000 rpm (120 mm)	15,000 rpm (Φ150)	15,000 rpm (Φ150)
Penyejuk spindel	Mesin penyejuk minyak	Mesin penyejuk minyak	Mesin penyejuk minyak	Mesin penyejuk minyak
Jenis dan kapasiti majalah alat	16-senar leher lurus	16-senar leher lurus	Set 12 keping potongan lurus	Set 12 keping potongan lurus
Pemprosesan, peniupan dan pembilasan	Spesifikasi piawai	Spesifikasi piawai	Spesifikasi piawai	Spesifikasi piawai
Spesifikasi Batang Alat dan Kole	NBT30-SK10/16	NBT30-SK10/16	NBT40-SK10/16	NBT40-SK10/16
Penyetel alat automatik	Spesifikasi piawai	Spesifikasi piawai	Spesifikasi piawai	Spesifikasi piawai
Kelajuan sistem (m/min)/(in/min)	24 945	24 945	24 945	24 945
Kadar umpan pemotongan maksimum (m/min)/(in/min)	15 590	15 590	15 590	15 590
Spesifikasi rel panduan X/Y/Z	Penggelek 35/35/35	Penggelek 35/35/35	Penggelek 35/35/35	Penggelek 35/35/35
Bilangan gelangsar paksi Z (unit)	6	6	6	6
Sistem pacuan	Weihong Powertrain	Weihong Powertrain	Weihong Powertrain	Weihong Powertrain
Voltan operasi	Tiga fasa 380 V, 50 Hz	Tiga fasa 380 V, 50 Hz	Tiga fasa 380 V, 50 Hz	Tiga fasa 380 V, 50 Hz
Kuasa penarafan unit (kW)	16.5	17	20	20
Tekanan bekalan udara (MPa)	0.6	0.6	0.6	0.6
Skru penyingkir cip automatik	无	无	无	无
Sistem pelinciran gris automatik	Spesifikasi piawai	Spesifikasi piawai	Spesifikasi piawai	Spesifikasi piawai
Berat mesin (kg)/(lb)	3,800 8,400	5,200 11,500	3,800 8,400	5,200 11,500
Dimensi papan suis (mm)/(in)	758 × 608 × 2,115 29.8" × 23.9" × 83.3"	758 × 608 × 2,115 29.8" × 23.9" × 83.3"	758 × 608 × 2,115 29.8" × 23.9" × 83.3"	758 × 608 × 2,115 29.8" × 23.9" × 83.3"
Dimensi mesin alat (mm)/(in)	2,918X3,088X2,118 114.9"X121.6"X83.4"	2,918X4,388X2,118 114.9"X172.7"X83.4"	2,918X3,088X2,118 114.9"X121.6"X83.4"	2,918X4,388X2,118 114.9"X172.7"X83.4"
tank air	Tank Air Keluli Tahan Karat 304, 200 liter	Tank Air Keluli Tahan Karat 304, 200 liter	Tank Air Keluli Tahan Karat 304, 200 liter	Tank Air Keluli Tahan Karat 304, 200 liter

Nota: Unit berganda dalam jadual merujuk kepada unit metrik dan imperial. Sila ambil perhatian bahawa angka-angka ini tertakluk kepada perubahan tanpa notis terlebih dahulu.
