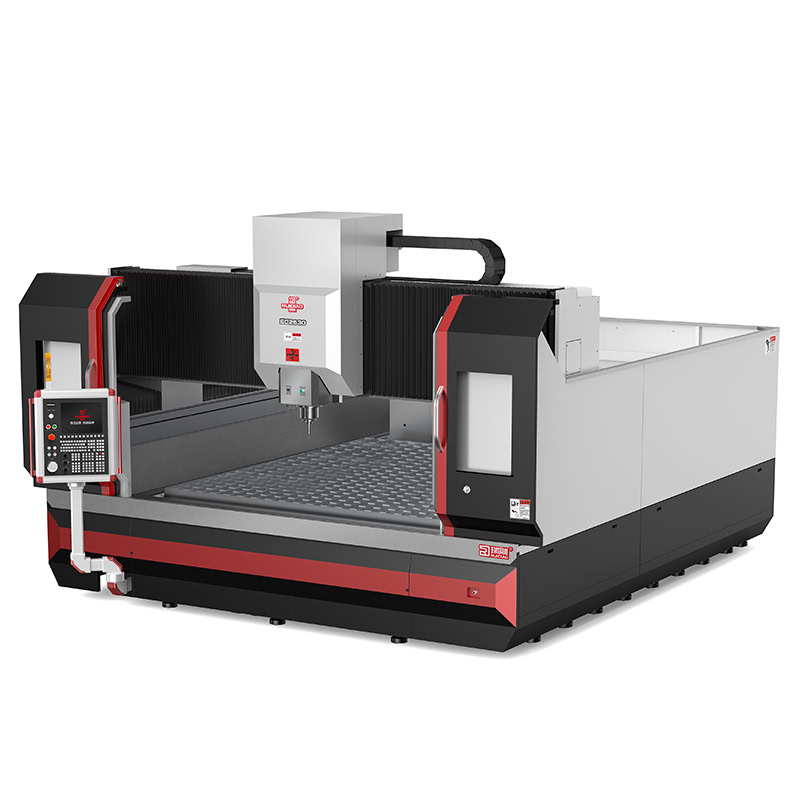

EC2020高速三轴龙门CNC

机型	EC1515	EC1530	EC2020	EC2030	EC2040	EC2630
X/Y/Z工作行程(mm)/(in)	1,500X1,500X500 59.0″X59.0″X19.7″	1,500X3,000X500 59.0″X118.1″X19.7″	2,000X2,000X500 78.7″X78.7″X19.7″	2,000X3,000X500 78.7″X118.1″X19.7″	2,000X4,000X500 78.7″X157.5″X19.7″	2,600X3,000X500 102.3″X118.1″X19.7″
工作台尺寸(mm)/(in)	1,500X1,500 59.0″X59.0″	1,500X3,000 59.0″x118.1″	2,000X2,000 78.7″X78.7″	2,000X3,000 78.7″X118.1″	2,000X4,000 78.7″X157.5″	2,600X3,000 102.3″X118.1″
工件装夹方式	吸压两用真空吸盘	吸压两用真空吸盘	吸压两用真空吸盘	吸压两用真空吸盘	吸压两用真空吸盘	吸压两用真空吸盘
辅助工作台材质	铝合金	铝合金	铝合金	铝合金	铝合金	铝合金
真空台面分区控制	3区	3区	3区	3区	3区	3区
真空吸盘槽宽(mm)/(in)	6 0.236	6 0.236	6 0.236	6 0.236	6 0.236	6 0.236
吸盘螺丝孔规格	M8*21mm	M8*21mm	M8*21mm	M8*21mm	M8*21mm	M8*21mm
最大工作负重(kg)/(lb)	1,500 3,300	1,500 3,300	2,000 4,400	2,000 4,400	2,200 4,800	2,500 5,500
机床主体结构	灰口铸铁	灰口铸铁	灰口铸铁	灰口铸铁	灰口铸铁	灰口铸铁
机床外钣金结构	2.2米高防护	2.2米高防护	2.2米高防护	2.2米高防护	2.2米高防护	2.2米高防护
主轴功率(kW)	11	11	11	11	11	11
主轴最高转速(rpm)	15,000rpm(Φ150)	15,000rpm(Φ151)	15,000rpm(Φ152)	15,000rpm(Φ153)	15,000rpm(Φ154)	15,000rpm(Φ155)
主轴冷却机	油冷机	油冷机	油冷机	油冷机	油冷机	油冷机
刀库类型及容量	圆盘伺服20把	圆盘伺服20把	圆盘伺服20把	圆盘伺服20把	圆盘伺服20把	圆盘伺服20把
加工吹气冲水	标配	标配	标配	标配	标配	标配
刀柄及筒夹规格	NBT40-SK10/16	NBT40-SK10/16	NBT40-SK10/16	NBT40-SK10/16	NBT40-SK10/16	NBT40-SK10/16
自动对刀仪	标配	标配	标配	标配	标配	标配
快速系统速度(m/min)/(in/min)	24 945	24 945	24 945	24 945	24 945	24 945
最高切削给进速度(m/min)/(in/min)	12 472	12 472	12 472	12 472	12 472	12 472
导轨规格X/Y/Z	滚柱45/45/45	滚柱45/45/45	滚柱45/45/45	滚柱45/45/45	滚柱45/45/45	滚柱45/45/45
Z轴滑块数量(只)	6	6	6	6	6	6
驱动系统	维宏总成驱动	维宏总成驱动	维宏总成驱动	维宏总成驱动	维宏总成驱动	维宏总成驱动
工作电压	三相380V/50Hz	三相380V/50Hz	三相380V/50Hz	三相380V/50Hz	三相380V/50Hz	三相380V/50Hz
整机额定功率(kW)	26	26	26	26	26	26
气源压力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
自动排屑螺杆	标配	标配	标配	标配	标配	标配
油脂自动润滑系统	标配	标配	标配	标配	标配	标配
机床重量(kg)/(lb)	9,500 20,900	11,000 24,250	12,000 26,400	13,000 28,600	15,000 33,000	16,500 36,300
电柜尺寸(mm)/(in）	无	无	无	无	无	无
机床尺寸(mm)/(in)	3,096X4,365X2,891 121.9″X171.8″X113.8″	3,096X5,865X2,891 121.9″X230.9″X113.8″	3,596X4,863X2,891 141.6″X191.5″X113.8″	3,596X5,865X2,891 141.6″X230.9″X113.8″	3,596X6,865X2,891 141.6″X270.3″X113.8″	4,196X5,865X2,891 165.2″X230.9″X113.8″
水箱	304不锈钢水箱 200L	304不锈钢水箱 200L	304不锈钢水箱 200L	304不锈钢水箱 200L	304不锈钢水箱 200L	304不锈钢水箱 200L
