PC1313机型采用灰口铸铁+大理石台面结构
采用大理石做为机床台面，导轨丝杆统一安装在大理石反面，便于调教机床精度；
口字形龙门架，更具精度；
仪表级大理石大台面，更具稳定性；
Industry applications

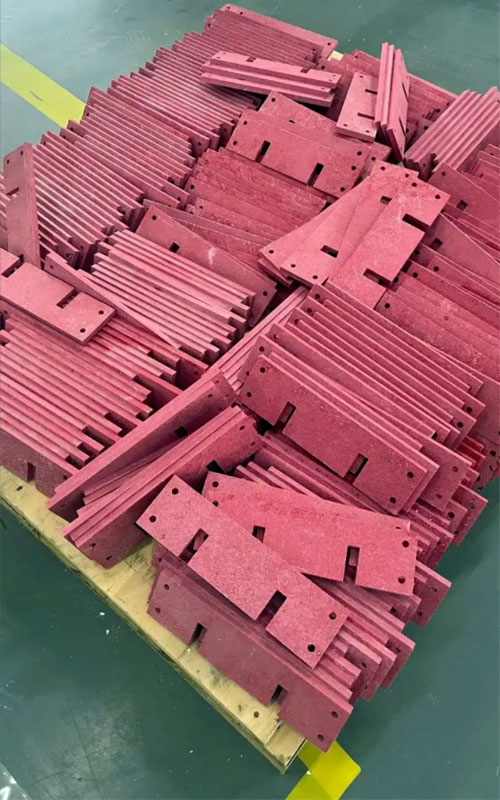

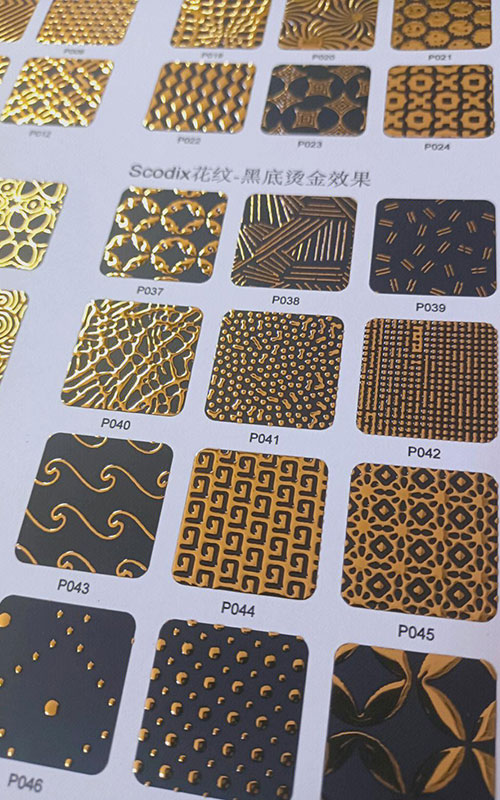

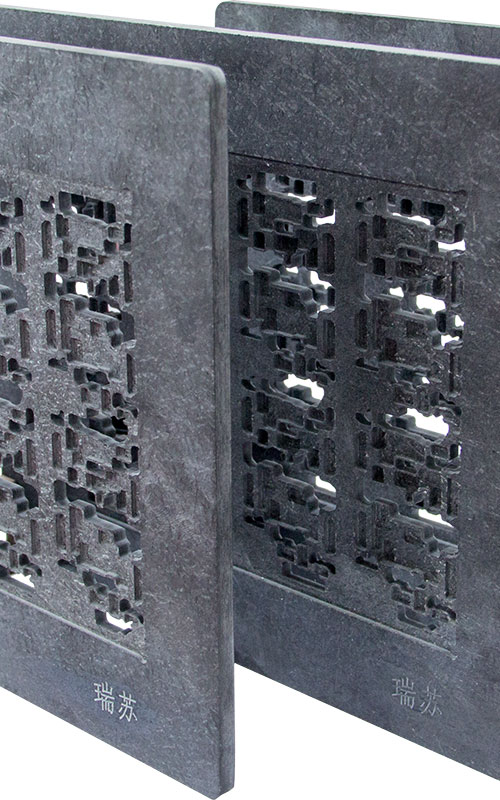

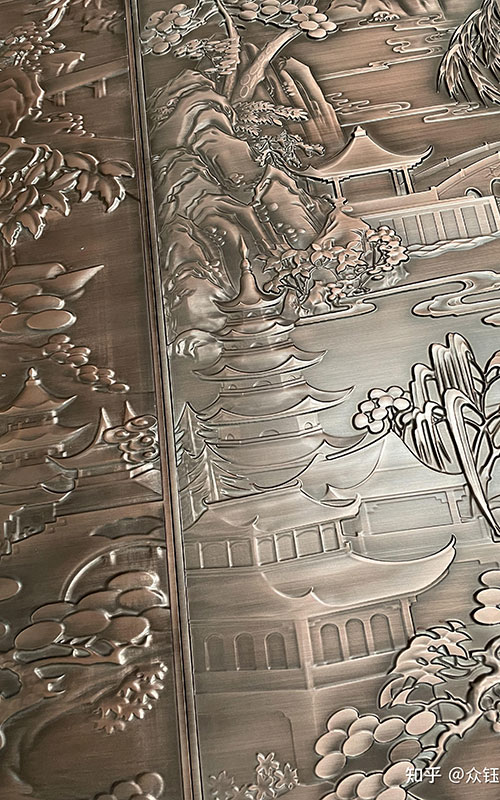

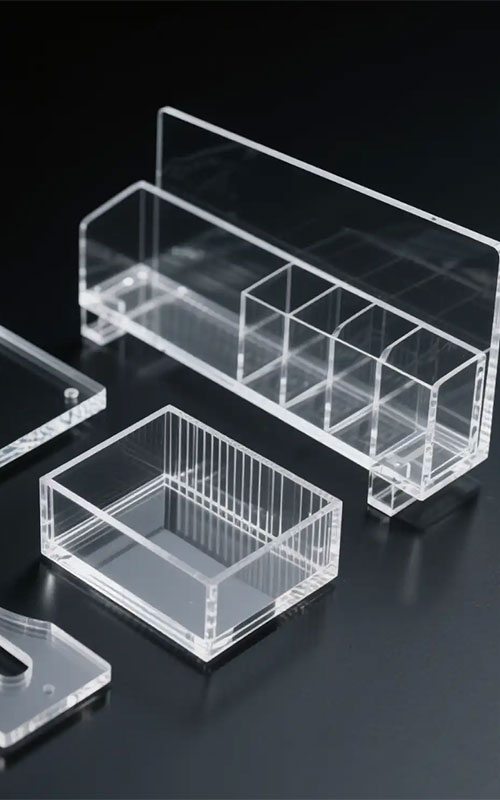

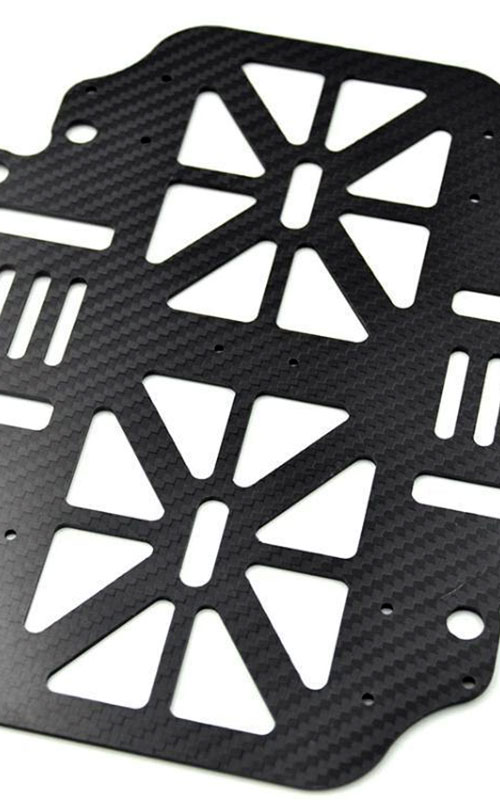

瑞雕高速龙门精雕在各行业都得到了广泛的使用
产品优势：
PC1313 机床搭载 7.5kW BT30 自动换刀高速电主轴，大功率高转速加持，大幅提升切削性能与加工效率；床身为轻量化钢架床身，台面为大理石，丝杆导轨统一安装在大理石上，使得整套Y轴系统和台面实时同步，减少误差。
Smart Core
搭载维宏NK500系统，高效加工，降低人力成本
瑞雕在不断的使用机床过程中优化并改进，为用户提供更高效的机床使我们初心与使命。
NK500运动控制系统是瑞雕联合维宏股份联合开发的一款高效数控系统
配备15寸大屏，展示的内容更多，减少作业时翻页的动作；采用全键盘布局和更多的功能按键，使得大部分常用功能都能在按键界面一键操作；配备机床速度、主轴转速、运行倍率旋钮，快速调节加工速度。
TECHNICAL PARAMETER
详细技术参数可咨询客服或者致电400-100-6952

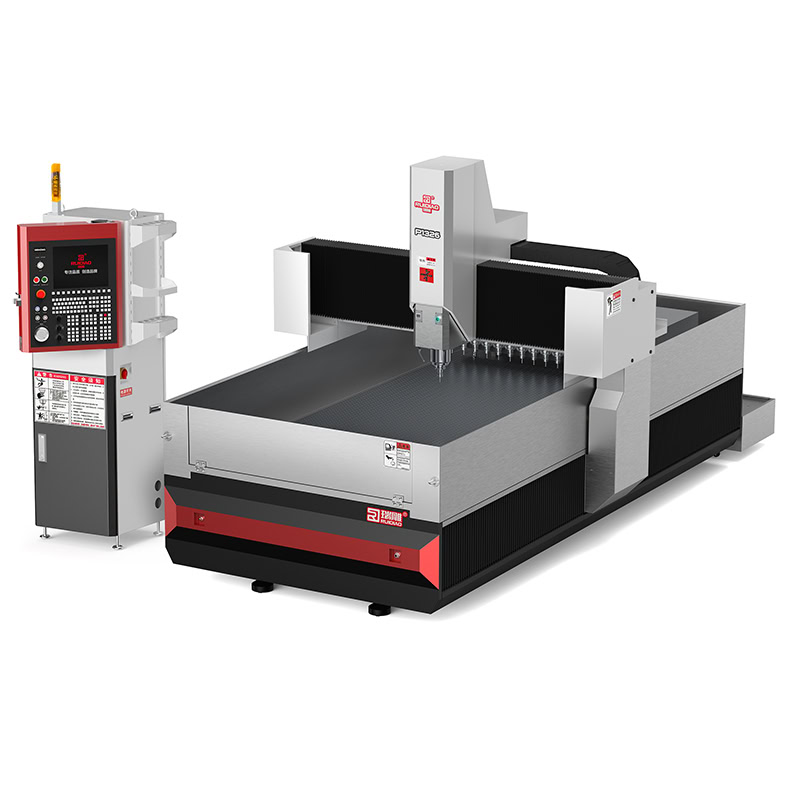

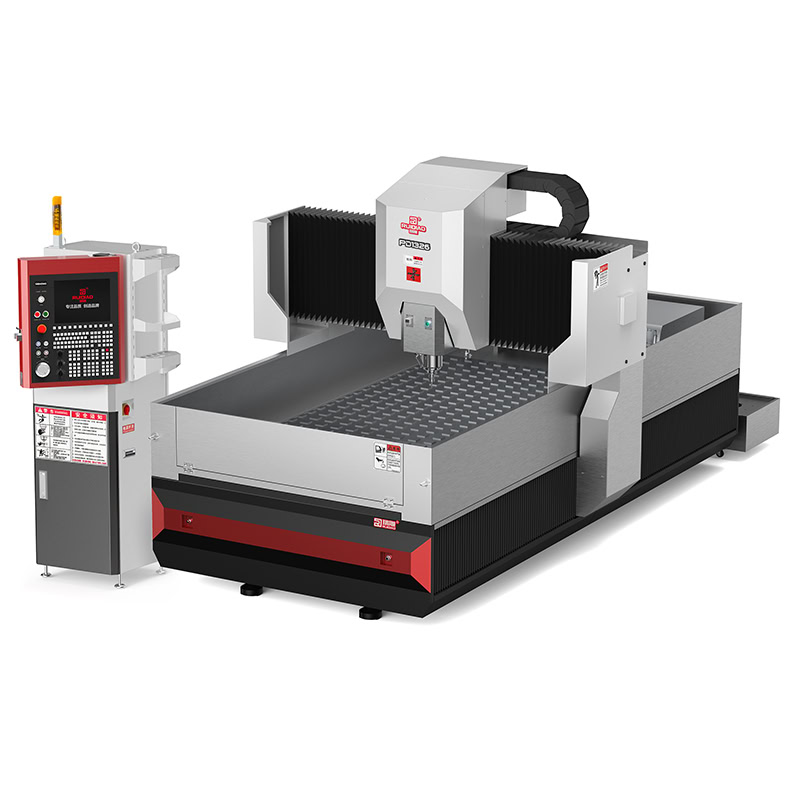

| 机型 | PC1313 | PC1326 | PD1313 | PD1326 |
|---|---|---|---|---|
| X/Y/Z工作行程(mm)/(in) | 1,300X1,300X190 51.2″X51.2″X7.5″ | 1,300X2,600X190 51.2″X102.4″X7.5″ | 1,300X1,300X190 51.2″X51.2″X7.5″ | 1,300X2,600X190 51.2″X102.4″X7.5″ |
| 工作台尺寸(mm)/(in) | 1,300X1,300 51.2″X51.2″ | 1,300X2,600 51.2″X102.4″ | 1,300X1,300 51.2″X51.2″ | 1,300X2,600 51.2″X102.4″ |
| 工件装夹方式 | 吸压两用 真空吸盘/T型材 | 吸压两用 真空吸盘/T型材 | 吸压两用 真空吸盘/T型材 | 吸压两用 真空吸盘/T型材 |
| 辅助工作台材质 | 铝合金 | 铝合金 | 铝合金 | 铝合金 |
| 真空台面分区控制 | 2区 | 2区 | 2区 | 2区 |
| 真空吸盘槽宽(mm)/(in) | 6 0.236 | 6 0.236 | 6 0.236 | 6 0.236 |
| 吸盘螺丝孔规格 | M8*21mm | M8*21mm | M8*21mm | M8*21mm |
| 最大工作负重(kg)/(lb) | 500 1,100 | 1,000 2,200 | 500 1,100 | 1,000 2,200 |
| 机床主体结构 | 灰口铸铁+大理石 | 灰口铸铁+大理石 | 灰口铸铁+大理石 | 灰口铸铁+大理石 |
| 机床外钣金结构 | 半罩 | 半罩 | 半罩 | 半罩 |
| 主轴功率(kW) | 7.5 | 7.5 | 11 | 11 |
| 主轴最高转速(rpm) | 24,000rpm(Φ120) | 24,000rpm(Φ120) | 15,000rpm(Φ150) | 15,000rpm(Φ150) |
| 主轴冷却机 | 油冷机 | 油冷机 | 油冷机 | 油冷机 |
| 刀库类型及容量 | 直排式16把 | 直排式16把 | 直排式12把 | 直排式12把 |
| 加工吹气冲水 | 标配 | 标配 | 标配 | 标配 |
| 刀柄及筒夹规格 | NBT30-SK10/16 | NBT30-SK10/16 | NBT40-SK10/16 | NBT40-SK10/16 |
| 自动对刀仪 | 标配 | 标配 | 标配 | 标配 |
| 快速系统速度(m/min)/(in/min) | 24 945 | 24 945 | 24 945 | 24 945 |
| 最高切削给进速度(m/min)/(in/min) | 15 590 | 15 590 | 15 590 | 15 590 |
| 导轨规格X/Y/Z | 滚柱35/35/35 | 滚柱35/35/35 | 滚柱35/35/35 | 滚柱35/35/35 |
| Z轴滑块数量(只) | 6 | 6 | 6 | 6 |
| 驱动系统 | 维宏总成驱动 | 维宏总成驱动 | 维宏总成驱动 | 维宏总成驱动 |
| 工作电压 | 三相380V/50Hz | 三相380V/50Hz | 三相380V/50Hz | 三相380V/50Hz |
| 整机额定功率(kW) | 16.5 | 17 | 20 | 20 |
| 气源压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
| 自动排屑螺杆 | 无 | 无 | 无 | 无 |
| 油脂自动润滑系统 | 标配 | 标配 | 标配 | 标配 |
| 机床重量(kg)/(lb) | 3,800 8,400 | 5,200 11,500 | 3,800 8,400 | 5,200 11,500 |
| 电柜尺寸(mm)/(in） | 758X608X2,115 29.8″X23.9″X83.3″ | 758X608X2,115 29.8″X23.9″X83.3″ | 758X608X2,115 29.8″X23.9″X83.3″ | 758X608X2,115 29.8″X23.9″X83.3″ |
| 机床尺寸(mm)/(in) | 2,918X3,088X2,118 114.9″X121.6″X83.4″ | 2,918X4,388X2,118 114.9″X172.7″X83.4″ | 2,918X3,088X2,118 114.9″X121.6″X83.4″ | 2,918X4,388X2,118 114.9″X172.7″X83.4″ |
| 水箱 | 304不锈钢水箱 200L | 304不锈钢水箱 200L | 304不锈钢水箱 200L | 304不锈钢水箱 200L |
注：图表中双参数为公英制双单位，参数如有变动，恕不另行通知
