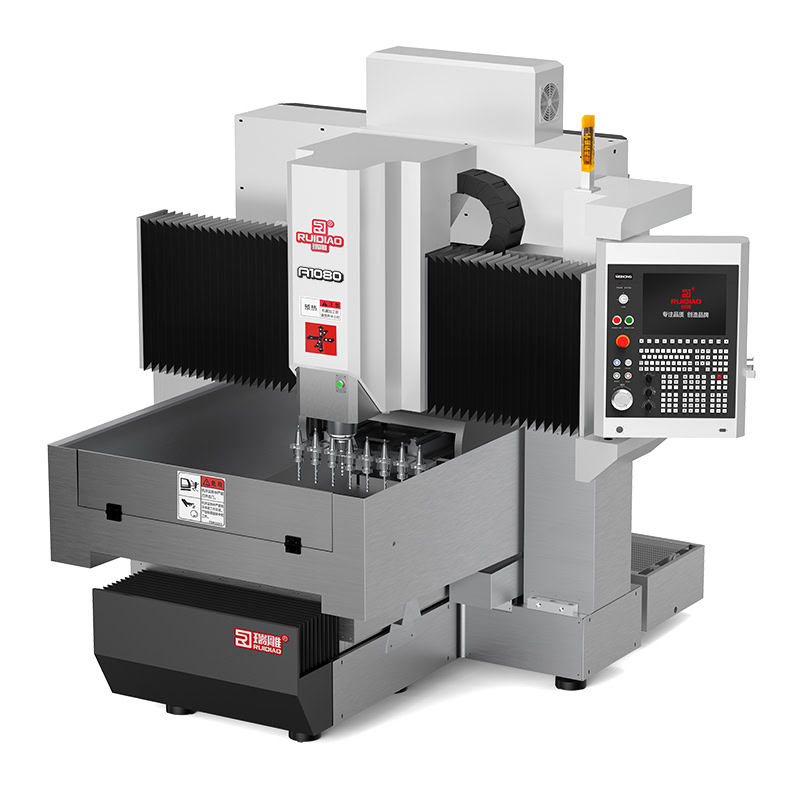

A1080采用大理石床身结构
底床为大理石原石打磨而成

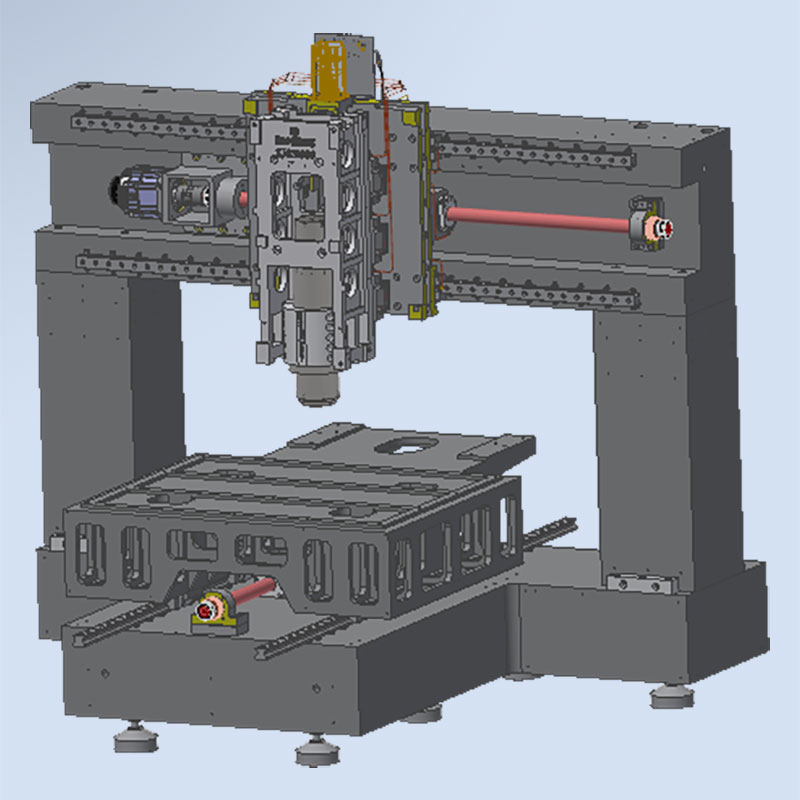

该机床采用定梁龙门式结构，水盆设计在台面以上，整机可以使用自来水做为切削液加工产品。
Industry applications
瑞雕高速龙门CNC在各行业都得到了广泛的使用
产品优势：
A1080 机床搭载 7.5kW BT30 自动换刀高速电主轴，大功率高转速加持，大幅提升切削性能与加工效率；整机采用紧凑式设计，搭配背挂式配电箱，空间利用率更高，占地更省。
Smart Core
搭载维宏NK500系统，高效加工，降低人力成本
瑞雕在不断的使用机床过程中优化并改进，为用户提供更高效的机床使我们初心与使命。
NK500运动控制系统是瑞雕联合维宏股份联合开发的一款高效数控系统
配备15寸大屏，展示的内容更多，减少作业时翻页的动作；采用全键盘布局和更多的功能按键，使得大部分常用功能都能在按键界面一键操作；配备机床速度、主轴转速、运行倍率旋钮，快速调节加工速度。
TECHNICAL PARAMETER
详细技术参数可咨询客服或者致电400-100-6952
| 机型 | A1080 | AB1080 | AB1290 |
|---|---|---|---|
| X/Y/Z运动定位精度(mm)/(in) | 0.010/0.010/0.008 0.0004"/0.0004"/0.0003" | 0.010/0.010/0.008 0.0004"/0.0004"/0.0003" | 0.010/0.010/0.008 0.0004"/0.0004"/0.0003" |
| X/Y/Z重复定位精度(mm)/(in) | 0.005/0.005/0.005 0.0002"/0.0002"/0.0003" | 0.005/0.005/0.005 0.0002"/0.0002"/0.0003" | 0.005/0.005/0.005 0.0002"/0.0002"/0.0003" |
| X/Y/Z工作行程(mm)/(in) | 1,000X800X200 39.3"X31.5"X7.9" | 1,000X800X200 39.3"X31.5"X7.9" | 1,200X900X200 47.2"X35.4"X7.9" |
| 工作台尺寸(mm)/(in) | 1,000X800 39.3"X31.5" | 1,000X800 39.3"X31.5" | 1,200X900 47.2"X35.4" |
| 工件装夹方式 | 吸压两用 真空吸盘 | 吸压两用 真空吸盘 | 吸压两用 真空吸盘 |
| 辅助工作台材质 | 铝合金 | 铝合金 | 铝合金 |
| 真空台面分区控制 | 1区 | 1区 | 1区 |
| 真空吸盘槽宽(mm)/(in) | 6 0.236 | 6 0.236 | 6 0.236 |
| 吸盘螺丝孔规格 | M8*21mm | M8*21mm | M8*21mm |
| 最大工作负重(kg)/(lb) | 500 1,100 | 500 1,100 | 600 1,300 |
| 机床主体结构 | 大理石 | 大理石 | 大理石 |
| 机床外钣金结构 | 半罩 | 半罩 | 半罩 |
| 主轴功率(kW) | 7.5 | 7.5 | 7.5 |
| 主轴最高转速(rpm) | 24,000rpm(Φ120) | 24,000rpm(Φ120) | 24,000rpm(Φ120) |
| 主轴冷却机 | 油冷机 | 油冷机 | 油冷机 |
| 刀库类型及容量 | 直排刀库8把 | 直排刀库8把 | 直排刀库8把 |
| 加工吹气冲水 | 标配 | 标配 | 标配 |
| 刀柄及筒夹规格 | NBT30-SK10/16 | NBT30-SK10/16 | NBT30-SK10/16 |
| 自动对刀仪 | 标配 | 标配 | 标配 |
| 快速系统速度(m/min)/(in/min) | 18 708 | 18 708 | 18 708 |
| 最高切削给进速度(m/min)/(in/min) | 18 708 | 18 708 | 18 708 |
| 导轨规格X/Y/Z | 滚珠35/35/35 | 滚柱35/35/35 | 滚柱35/35/35 |
| Z轴滑块数量(只) | 4 | 4 | 4 |
| 驱动系统 | 维宏总成驱动 | 维宏总成驱动 | 维宏总成驱动 |
| 工作电压 | 三相380V/50Hz | 三相380V/50Hz | 三相380V/50Hz |
| 整机额定功率(kW) | 10 | 10 | 10 |
| 气源压力(MPa) | 0.6 | 0.6 | 0.6 |
| 自动排屑螺杆 | 无 | 无 | 无 |
| 油脂自动润滑系统 | 标配 | 标配 | 标配 |
| 机床重量(kg)/(lb) | 3,400 7,500 | 3,400 7,500 | 4,500 10,000 |
| 电柜尺寸(mm)/(in） | 无 | 无 | 无 |
| 机床尺寸(mm)/(in) | 2,248X2,581X2,370 88.5"X101.6"X93.3" | 2,248X2,581X2,370 88.5"X101.6"X93.3" | 2,446X2,739X2,370 96.3"X107.8"X93.3" |
| 水箱 | 304不锈钢水箱 200L | 304不锈钢水箱 200L | 304不锈钢水箱 200L |
注：图表中双参数为公英制双单位，参数如有变动，恕不另行通知
Installation dimensions
机床详细安装尺寸
