M1313 3-ос. Высокоск. Порт. ЧПУ

M1313 3-Axis High-Speed Gantry CNC

Ход (X/Y/Z)1,300X1,300X220 мм
Размер стола1,300X1,300 мм
Материал кроватиСерый чугун + мрамор
Парам. Шпинделя7,5 кВт 24,000 об/мин(Φ120)
Магазин ИнструментовNBT30 Линейный 16 Инструментов
Макс. Быстр. Ход24 м/мин
Спец. Направляющих (X/Y/Z)Мяч 30/30/25
Габ. Станка2 891 × 3 069 × 2 177 1 TP36T

акрил (заимствованное слово)пластиковая пластина приспособление (механическая обработка)Бакелит (ранняя пластмасса)теплоизоляционная плита алюминиевый лист

Каталог станков серии M&MB

загрузка

Отправьте запрос на этот продукт

1800 +

Реальные пользователи используют

100+

Национальный Патент

150000+

Цех по сборке станков

12%

Затраты на НИОКР в процентах

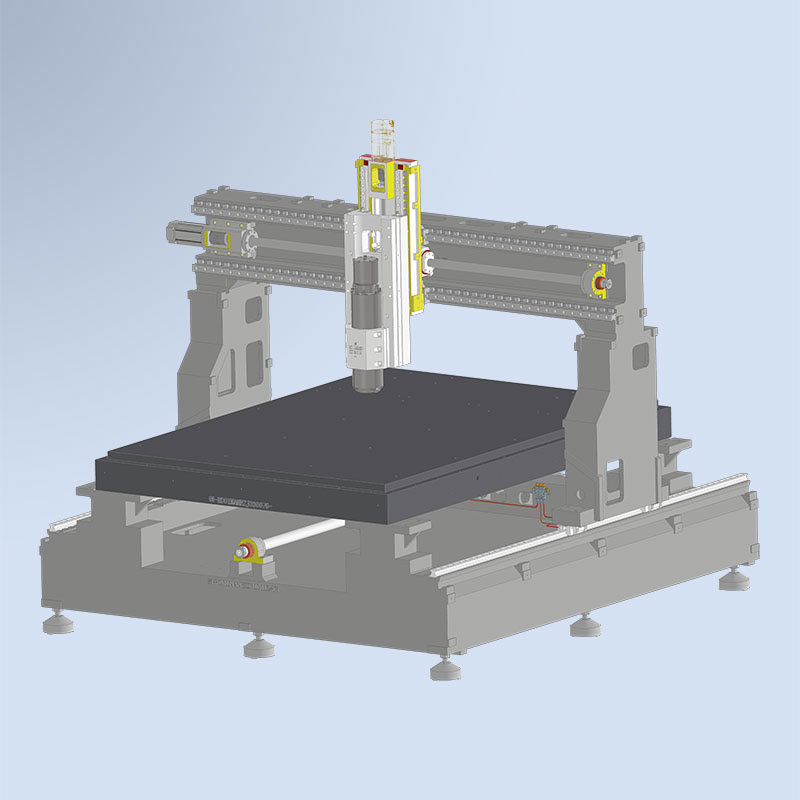

Трехосный портальный станок с ЧПУ M1313 с высокой скоростью (изображения 2)

Литьевая машина

M1313Модель со столом из серого чугуна и мрамора

Нижнее ложе выполнено из серого чугунного литья, непоколебимого, как гора;

Портал в форме рта для большей точности;

Большие столешницы из мрамора приборного класса обеспечивают большую устойчивость;

Отрасл. Прим.

Применение в промышленности

Высокоскоростные портальные станки с ЧПУ Ruidiao широко используются во всех отраслях промышленности

Преимущество продукта:

Станк M1313 оснащен высокоскоростным электрическим шпинделем BT30 с автоматической сменой инструмента мощностью 7,5 кВт; благодаря высокой мощности и высоким оборотам значительно повышаются режущие характеристики и эффективность обработки; корпус станка изготовлен из серого чугуна, а рабочий стол — из мрамора; такое сочетание обеспечивает как жесткость, так и вязкость. Мраморный рабочий стол практически не деформируется под воздействием времени и температуры, а чугунный корпус служит дополнительной защитой для мраморного стола.

Высокая точность и стабильность: 3-осевая шариковая направляющая + мраморная столешница, высокая точность позиционирования/повторения и виброустойчивость;
Долговечность и защита от ржавчины: резервуар для воды изготовлен из нержавеющей стали марки 304, устойчивой к ржавчине и коррозии при условии использования охлаждающей жидкости из водопроводной воды, что продлевает срок службы оборудования;
Дополнительная двойная головка: станок может быть оснащен дополнительной двойной осью Z, которая может обрабатывать две заготовки одновременно, удваивая эффективность;
Высококачественная конфигурация: стандартная система NK500, автоматическая настройка инструмента, магазин инструментов и т.д., скорость вращения шпинделя 24000 об/мин, высокая эффективность обработки, более удобное управление;
Сильная адаптивность: может быть оснащен давлением всасывания двойного назначения вакуумный адсорбционный стол, чтобы удовлетворить потребности различных обработки заготовки фиксации, подходит для многосценарного производства.

90%Повышение эффективности

68%экономить расходы

100%Увеличение производства

Конфигурация ядра

Smart Core

Оснащен системой Weihong NK500 для эффективной обработки и снижения затрат на рабочую силу.

Система управления движением NK500RuiDiao в течение многих лет интеграции и общения с Vihon разработал систему управления движением NK500, в человеко-машинном взаимодействии имеющую очень большое преимущество.

Автоматическая настройка инструмента в одно касание для всех магазинов инструментовИнструмент инспекции журнала инструментов каждый день, чем делать вещи, одна операция занимает много времени и трудоемких, RuiDiao будет весь журнал инструментов автоматический инструмент, чтобы сделать ключ для выполнения, удвоение эффективности.

сверхбольшой экранНа большом 12-дюймовом дисплее отображается больше информации, что позволяет в любой момент просмотреть различные параметры машины, а также сократить время перелистывания страниц при работе с машиной.

Совместимые файлы engСовместимость с файлами для тиснения облегчает работу без необходимости громоздкого преобразования программ.

Высокоскоростной трехосный портальный станок с ЧПУ M1313 (3 изображения)

Ruidiao в непрерывном использовании станков в процессе оптимизации и улучшения, чтобы предоставить пользователям более эффективные станки, так что наше первоначальное сердце и миссия.

Вакуумное адсорбционное креплениеЛучшим методом зажима для обработки пластин является вакуумная адсорбция, у нас есть два типа уплотнительных лент и микроперфорированные присоски для удовлетворения различных толщин зажима материала.

Сменщик инструментов BT30Магазины инструментов стали неотъемлемой частью станков с ЧПУ и играют важную роль в экономии рабочей силы и повышении эффективности.

Шлифовальные винтыМашина оснащена шлифовальным винтом класса P, который намного точнее, чем винт с накаткой, и работает более плавно.

Путеводитель по мячуВ модели M1313 в обоих направлениях (X и Y) используются шариковые направляющие № 30; более массивные направляющие позволяют с большей лёгкостью справляться с резкой таких материалов, как изоляционные плиты.

Трехосный портальный станок с ЧПУ M1313 с высокой скоростью (4 изображения)

Сист. Упр.

Система управления движением NK500 - это высокоэффективная система ЧПУ, разработанная совместно компаниями Ruidiao и Vihon.

Оснащен 15-дюймовым большим экраном, отображающим больше контента и сокращающим время перелистывания страниц во время работы; имеет полную раскладку клавиатуры и больше функциональных клавиш, благодаря чему большинство часто используемых функций может управляться одной клавишей в интерфейсе клавиш; оснащен ручками для скорости станка, скорости шпинделя и множителя хода, быстро настраивая скорость обработки.

Вторая загрузка файла NC eng
Смена инструмента одним движением
Автоматическая настройка инструмента в одно касание для всех магазинов инструментов
множественная система координат
USB-накопитель, кабельное руководство.
Протокол OPC UA\MTConnect
Шлюз NcGateway
Двуязычный китайско-английский

Параметры

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Подробные технические параметры можно уточнить в службе поддержки клиентов или по телефону 400-100-6952

модели	M1313	M1326	MB1313	MB1326
Точность позиционирования по осям X/Y/Z (mm)/(дюйм)	0.015/0.015/0.008 0.0006"/0.0006"/0.0003"	0.015/0.015/0.008 0.0006"/0.0006"/0.0003"	0.015/0.015/0.008 0.0006"/0.0006"/0.0003"	0.015/0.015/0.008 0.0006"/0.0006"/0.0003"
Точность повторяемости позиционирования по осям X/Y/Z (mm)/(дюйм)	0.005/0.005/0.005 0.0002"/0.0002"/0.0003"	0.005/0.005/0.005 0.0002"/0.0002"/0.0003"	0.005/0.005/0.005 0.0002"/0.0002"/0.0003"	0.005/0.005/0.005 0.0002"/0.0002"/0.0003"
Рабочий ход X/Y/Z (мм)/(дюйм)	1300 × 1300 × 220 51,2" × 51,2" × 8,7"	1 300 × 2 600 × 220 51,2" × 102,4" × 8,7"	1300 × 1300 × 220 51,2" × 51,2" × 8,7"	1 300 × 2 600 × 220 51,2" × 102,4" × 8,7"
Размер стола (мм)/(дюйм)	1 300 × 1 300 51,2" × 51,2"	1 300 × 2 600 51,2" × 102,4"	1 300 × 1 300 51,2" × 51,2"	1 300 × 2 600 51,2" × 102,4"
Способ зажима заготовки	Вакуумные присоски / Т-образные профили	Вакуумные присоски / Т-образные профили	Вакуумные присоски / Т-образные профили	Вакуумные присоски / Т-образные профили
Материал вспомогательного стола	алюминий	алюминий	алюминий	алюминий
Управление зонированием вакуумного стола	Зона 2	Зона 2	Зона 2	Зона 2
Ширина щели для вакуумной присоски (мм)/(дюйм)	6 0.236	6 0.236	6 0.236	6 0.236
Спецификация отверстий для винтов присосок	M8*21 мм	M8*21 мм	M8*21 мм	M8*21 мм
Максимальная рабочая нагрузка (кг)/(фунт)	500 1,100	1,000 2,200	500 1,100	1,000 2,200
Основная структура машины	Серый чугун + мрамор	Чугунное Основание	Серый чугун + мрамор	Чугунное Основание
Внешняя конструкция станков из листового металла	полумаска	полумаска	полумаска	полумаска
Мощность шпинделя (кВт)	7.5	7.5	7.5	7.5
Максимальная скорость вращения шпинделя (об/мин)	24 000 об/мин (Φ120)	24 000 об/мин (Φ120)	24 000 об/мин (Φ120)	24 000 об/мин (Φ120)
Охладители шпинделя	масляный радиатор	масляный радиатор	масляный радиатор	масляный радиатор
Тип и емкость магазина для инструментов	Ряд 16 ручек	Ряд 16 ручек	Ряд 16 ручек	Ряд 16 ручек
Обработка продувки и промывки	стандартное оборудование	стандартное оборудование	стандартное оборудование	стандартное оборудование
Технические характеристики резцедержателей и цанг	NBT30-SK10/16	NBT30-SK10/16	NBT30-SK10/16	NBT30-SK10/16
Автоматическая машина для настройки инструмента	стандартное оборудование	стандартное оборудование	стандартное оборудование	стандартное оборудование
Скорость движения системы (м/мин)/(дюйм/мин)	24 945	24 945	24 945	24 945
Максимальная скорость подачи при резании (м/мин)/(дюйм/мин)	18 708	15 590	18 708	15 590
Технические характеристики направляющих X/Y/Z	Мяч 30/30/25	Мяч 30/30/25	Ролик 30/30/25	Ролик 30/30/25
Количество ползунков оси Z (только)	4	4	4	4
система привода	Сборочный диск Вихон	Сборочный диск Вихон	Сборочный диск Вихон	Сборочный диск Вихон
рабочее напряжение	Трехфазный 380В/50Гц	Трехфазный 380В/50Гц	Трехфазный 380В/50Гц	Трехфазный 380В/50Гц
Номинальная мощность всей машины (кВт)	10	10	10	10
Давление источника воздуха (МПа)	0.6	0.6	0.6	0.6
Автоматический винт для удаления стружки	无	无	无	无
Автоматическая система смазки	стандартное оборудование	стандартное оборудование	стандартное оборудование	стандартное оборудование
Вес машины (кг)/(фунт)	4,000 8,800	5,600 12,300	4,000 8,800	5,600 12,300
Размеры электрошкафа (мм)/(дюйм)	758 × 608 × 2115 29,8" × 23,9" × 83,3"	758 × 608 × 2115 29,8" × 23,9" × 83,3"	758 × 608 × 2115 29,8" × 23,9" × 83,3"	758 × 608 × 2115 29,8" × 23,9" × 83,3"
Размер машины (мм)/(дюйм)	2 891 × 3 069 × 2 177 113,8" × 120,8" × 85,7"	2 891 × 4 504 × 2 177 113,8" × 177,3" × 85,7"	2 891 × 3 069 × 2 177 113,8" × 120,8" × 85,7"	2 891 × 4 504 × 2 177 113,8" × 177,3" × 85,7"
радиатор (автомобиль)	304 нержавеющая сталь бак для воды 200L	304 нержавеющая сталь бак для воды 200L	304 нержавеющая сталь бак для воды 200L	304 нержавеющая сталь бак для воды 200L
