设备亮点Highlights | |
X、Y、Z轴均采用重型滚珠式导轨,减少机床加工过程中的摆动,具有更高精度的加工能力。 采用大理石做为机床床身,精度高稳定性强。 采用背挂式配电箱,节省机床占用空间。 水盆以上的钣金全部采用不锈钢材质,增强了在使用自来水作为冷却液时的机床防锈能力。 | |
标准配置 | 可选配置 |
NK500数控系统 | 真空吸附台面 |
自动对刀仪 | 水环式真空泵 |
大理石床身 | |
自动丝杆导轨润滑系统 | |
主轴冷冻机 | |
BT30刀库 |
技术参数
机型 | AB1080 | AB1290 |
X/Y/Z运动定位精度(MM)/(in.) | 0.010/0.010/0.008 0.0004"/0.0004"/0.0003" | |
X/Y/Z重复定位精度(MM)/(in.) | 0.005/0.005/0.005 0.0002"/0.0002"/0.0003" | |
X/Y/Z工作行程(MM)/(in.) | 1,000X800X220 39.3"X31.5"X8.7" | 1,200X900X220 47.2"X35.4"X8.7" |
工作台尺寸(MM)/(in.) | 1,000X800 39.3"X31.5" | 1,200X900 47.2"X35.4" |
最大工作负重(Kg)/(lb.) | 500 1,100 | 600 1,300 |
主轴最高转速(rpm) | 3,000-24,000rpm(Φ120) | |
刀库容量 | 12~16 | |
刀柄规格 | BT30 | |
快速系统速度(M/min)/(in/min) | 18 708 | |
最高切削给进速度(M/min)/(in/min) | 12 472 | |
驱动系统 | 维宏总成 | |
工作电压 | 三相380V/50Hz | |
气源压力(MPa) | 1 | |
机床重量(Kg)/(lb.) | 3,400 7,500 | 4,500 10,000 |
电柜尺寸(MM)/(in.) | - | |

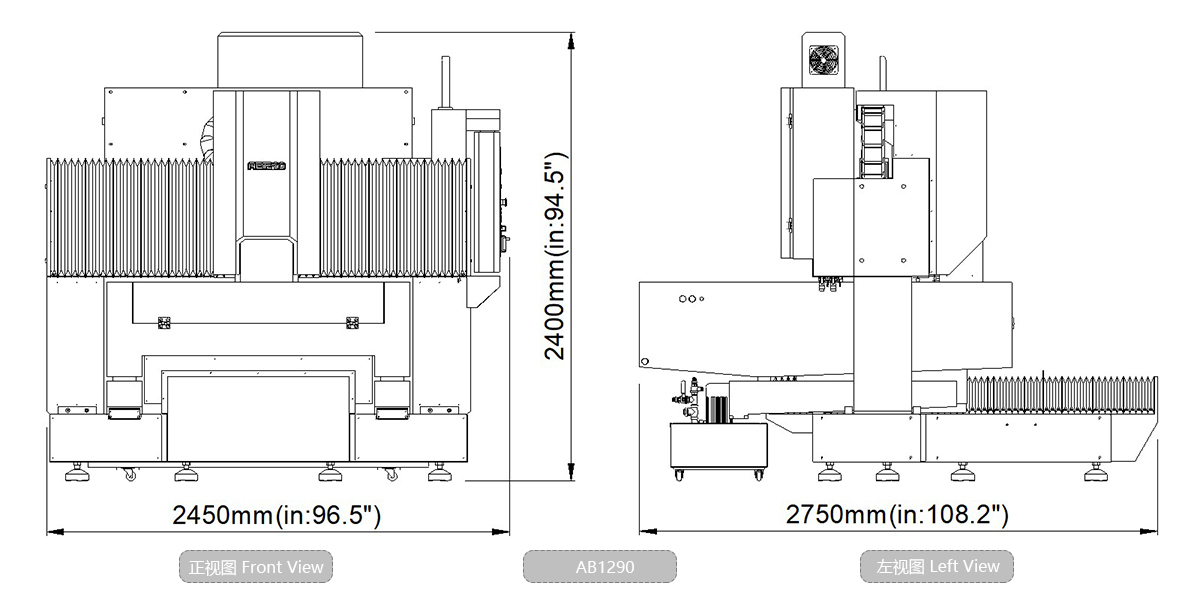

机床尺寸(MM)/(in.) | 2,300X2,550X2,400 90.5"X100.4"X94.5" | 2300*2400*2400 90.5"X94.4"X94.4" |
