设备亮点 | |
X、Y、Z轴均采用重型滚珠式导轨,减少机床加工过程中的摆动,具有更高精度的加工能力。 | |
标准配置 | 可选配置 |
NK500数控系统 | 气浮式真空吸附台面/T型材台面 |
自动对刀仪 | 第二主轴 |
自动丝杆导轨润滑系统 | 第四主轴 |
主轴冷冻机 | 16把直排式刀库 |
BT30刀库 | 水环式真空泵 |
不锈钢钣金 |
技术参数
机型 | M1313 | M1326 |
X/Y/Z运动定位精度(MM)/(in.) | 0.015/0.015/0.008 0.0006"/0.0006"/0.0003" | |
X/Y/Z重复定位精度(MM)/(in.) | 0.005/0.005/0.005 0.0002"/0.0002"/0.0003" | |
X/Y/Z工作行程(MM)/(in.) | 1,300X1,300X220 51.2"X51.2"X8.7" | 1,300X2,600X220 51.2"X102.4"X8.7" |
工作台尺寸(MM)/(in.) | 1,300X1,300 51.2"X51.2" | 1,300X2,600 51.2"X102.4" |
最大工作负重(Kg)/(lb.) | 500 1,100 | 1,000 2,200 |
主轴最高转速(rpm) | 3000-24000rpm(Φ120) | |
刀库容量 | 8~16 | |
刀柄规格 | BT30 | |
快速系统速度(M/min)/(in/min) | 48 1,889 | 36 1,417 |
最高切削给进速度(M/min)/(in/min) | 18 708 | 15 590 |
驱动系统 | 维宏总成驱动 | 维宏总成驱动 |
工作电压 | 三相380V/50Hz | |
气源压力(MPa) | 0.6 | |
机床重量(Kg)/(lb.) | 5,500 12,000 | 8,000 17,000 |
电柜尺寸(MM)/(in.) | 726X560X1830 28.5"X22.0"X72.0" | |

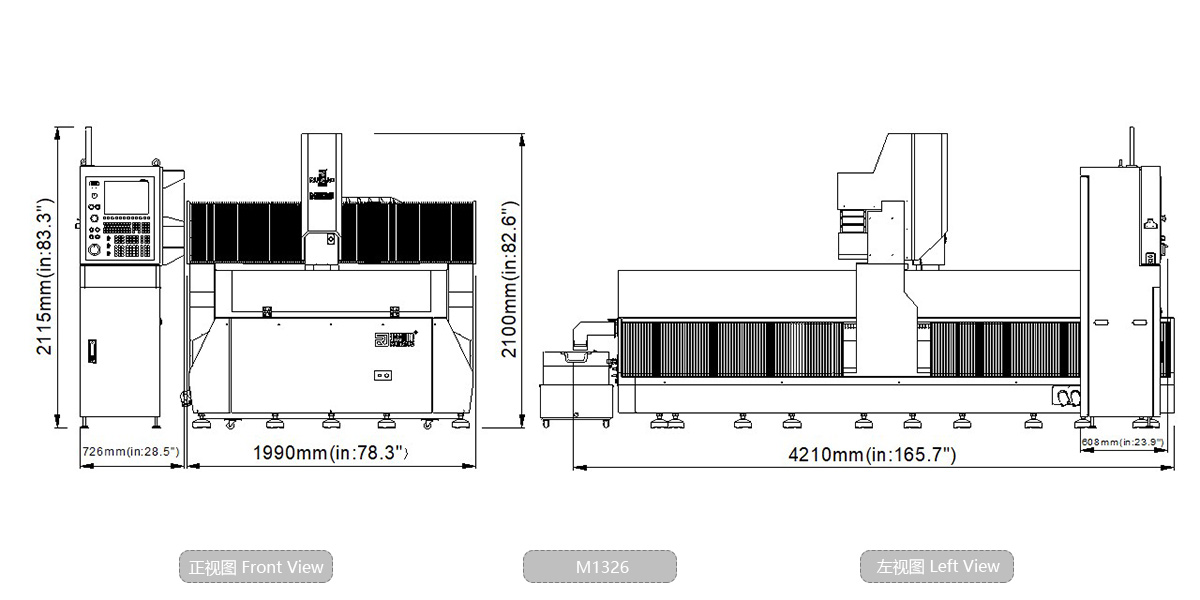

机床尺寸(MM)/(in.) | 1,990X2,640X2,100 78.3"X103.9"X82.6" | 1,990X4,150X2,100 78.3"X163.3"X82.6" |
