MC1313 3軸高速ガントリーCNC
MC1313 3軸高速ガントリーCNC
MC1313 3軸高速ガントリーCNC- ストローク (X/Y/Z)1,300X1,300X220mm
- テーブルサイズ1,300X1,300mm
- ベッド素材灰色の鋳鉄＋大理石
- スピンドル仕様7.5kW 24,000rpm(Φ120)
- ツールマガジンNBT30 リニア 16本
- 最大早送り48m/min
- ガイドウェイ仕様 (X/Y/Z)ローラー 35/35/35
- 機械寸法2,190X2,721X2,160mm
キャスティングライトマシン
MC1313グレー鋳鉄＋大理石テーブル構造モデル
ボトムベッドはグレーの鋳鉄製で、山のように安定している；
口型ガントリーで精度を向上；
大理石製の大型カウンタートップは、より安定性を高めている；
業界応用
産業用途
Ruidiao高速ガントリー彫刻は、様々な業界で広く使用されています。
製品の優位性：
MC1313は、MBシリーズをベースに再びガイドウェイ幅を拡大し、3対のガイドウェイ幅をNo.35ローラーガイドウェイとし、アルミ製ガントリを鋳鉄製ガントリに変更し、ガントリを大型化した。これにより機械の強度が増し、重切削能力と加工仕上がりが大幅に向上した。
- 高精度と安定性：3軸35ローラーガイドウェイ＋大理石テーブルトップ、高い位置決め/繰り返し精度と耐振動性；
- 耐久性と防錆性: 水槽は304ステンレス鋼で作られており、水道水の冷却水の条件下で防錆と防錆を実現し、機器の耐用年数が長くなっています；
- オプションのダブルヘッド：オプションのダブルZ軸を装備することができ、同時に2つのワークを加工することができ、効率が倍増します；
- 高品質の構成：NK500システム、自動工具セッティング装置、ツールマガジンなどを標準装備、主軸回転数24000rpm、加工効率が高く、操作がより便利；
- 強力な適応性：圧力吸引兼用真空吸着テーブルを装備することができ、様々な加工ワーク固定ニーズを満たすために、マルチシーン生産に適しています。
コア構成
スマート・コア
VIVOTEK NK500システム搭載、高効率加工、人件費削減
Ruidiaoは、最適化と改善の過程で工作機械の継続的な使用で、より効率的な工作機械をユーザーに提供するために、私たちの本来の心と使命。
制御系
NK500モーションコントロールシステムは瑞鷹とVihonが共同開発した高効率CNCシステムです。
15インチの大画面を搭載し、より多くのコンテンツを表示し、操作中にページをめくる動作を軽減します。フルキーボードレイアウトとより多くのファンクションキーを採用し、一般的に使用される機能のほとんどをキーインターフェイスの1つのキーで操作することができます。機械速度、スピンドル速度、および実行乗数のノブを装備し、迅速に加工速度を調整します。
- NCエンジンファイル2ロード目
- ワンタッチ工具交換
- すべてのツールマガジンにワンタッチ自動ツールセッティング
- 多重座標系
- USBスティック、ケーブルガイド。
- OPC UAMTConnectプロトコル
- ゲートウェイ
- 中英バイリンガル
パラメータ
技術パラメーター
詳細な技術パラメータは、顧客サービスに相談したり、400-100-6952を呼び出すことができます。
| モデル | MC1313 | MC1326 | MD1313 | MD1326 |
|---|---|---|---|---|
| X/Y/Z軸のストローク（mm）／（in） | 1,300×1,300×190 51.2インチ×51.2インチ×7.5インチ | 1,300×2,600×190 51.2インチ×102.4インチ×7.5インチ | 1,300×1,300×190 51.2インチ×51.2インチ×7.5インチ | 1,300×2,600×190 51.2インチ×102.4インチ×7.5インチ |
| 作業台の寸法（mm）／（in） | 1,300X1,300 51.2″X51.2″ | 1,300X2,600 51.2″X102.4″ | 1,300X1,300 51.2″X51.2″ | 1,300X2,600 51.2″X102.4″ |
| ワークのクランプ方法 | 真空吸引カップ / T型プロファイル | 真空吸引カップ / T型プロファイル | 真空吸引カップ / T型プロファイル | 真空吸引カップ / T型プロファイル |
| 補助テーブル材 | アルミニウム | アルミニウム | アルミニウム | アルミニウム |
| 真空テーブルゾーニングコントロール | ゾーン2 | ゾーン2 | ゾーン2 | ゾーン2 |
| 真空吸着盤の溝幅（mm）／（in） | 6 0.236 | 6 0.236 | 6 0.236 | 6 0.236 |
| 吸盤ネジ穴仕様 | M8*21mm | M8*21mm | M8*21mm | M8*21mm |
| 最大積載重量（kg）／（lb） | 500 1,100 | 1,000 2,200 | 500 1,100 | 1,000 2,200 |
| マシンの主な構造 | 灰色の鋳鉄＋大理石 | 鋳鉄ベース | 灰色の鋳鉄＋大理石 | 鋳鉄ベース |
| 工作機械の外板金構造 | ハーフマスク | ハーフマスク | ハーフマスク | ハーフマスク |
| 主軸出力（kW） | 7.5 | 7.5 | 11 | 11 |
| スピンドル最高回転数（rpm） | 24,000rpm (Φ120) | 24,000rpm (Φ120) | 15,000rpm (Φ150) | 15,000rpm (Φ150) |
| スピンドルクーラー | オイルクーラー | オイルクーラー | オイルクーラー | オイルクーラー |
| ツールマガジンの種類と容量 | インライン16ハンドル | インライン16ハンドル | インライン12ハンドル | インライン12ハンドル |
| ブローとフラッシングの処理 | 標準装備 | 標準装備 | 標準装備 | 標準装備 |
| ツールホルダーとコレットの仕様 | NBT30-SK10/16 | NBT30-SK10/16 | NBT40-SK10/16 | NBT40-SK10/16 |
| 自動工具計測機 | 標準装備 | 標準装備 | 標準装備 | 標準装備 |
| システム速度（m/min）／（in/min） | 48 1,889 | 36 1,417 | 48 1,889 | 36 1,417 |
| 最大切削送り速度（m/min）／（in/min） | 18 708 | 15 590 | 18 708 | 15 590 |
| ガイド仕様 X/Y/Z | ローラー 35/35/35 | ローラー 35/35/35 | ローラー 35/35/35 | ローラー 35/35/35 |
| Z軸スライダーの数（のみ） | 6 | 6 | 6 | 6 |
| 駆動方式 | ビホン・アッセンブリー・ドライブ | ビホン・アッセンブリー・ドライブ | ビホン・アッセンブリー・ドライブ | ビホン・アッセンブリー・ドライブ |
| 動作電圧 | 三相 380V/50Hz | 三相 380V/50Hz | 三相 380V/50Hz | 三相 380V/50Hz |
| 機械全体の定格出力(kW) | 15 | 15 | 15 | 15 |
| 空気源圧力（MPa） | 0.6 | 0.6 | 0.6 | 0.6 |
| 自動切粉除去スクリュー | 无 | 无 | 无 | 无 |
| 自動グリース潤滑システム | 標準装備 | 標準装備 | 標準装備 | 標準装備 |
| 工作機械の重量（kg）／（lb） | 4,600 10,100 | 6,200 13,700 | 4,700 10,400 | 6,300 13,900 |
| 電気盤の寸法（mm）／（in） | 758X608X2,115 29.8×23.9×83.3インチ | 758X608X2,115 29.8×23.9×83.3インチ | 758X608X2,115 29.8×23.9×83.3インチ | 758X608X2,115 29.8×23.9×83.3インチ |
| 工作機械の寸法（mm）／（in） | 2,962×3,069×2,097 116.6インチ×120.8インチ×82.5インチ | 2,962×4,509×2,097 116.6インチ×177.5インチ×82.5インチ | 2,962×3,069×2,097 116.6インチ×120.8インチ×82.5インチ | 2,962×4,509×2,097 116.6インチ×177.5インチ×82.5インチ |
| ラジエーター | 304ステンレス水槽200L | 304ステンレス水槽200L | 304ステンレス水槽200L | 304ステンレス水槽200L |
注：チャートのダブル・パラメーターはメートル単位とインペリアル単位であり、予告なく変更される場合があります。

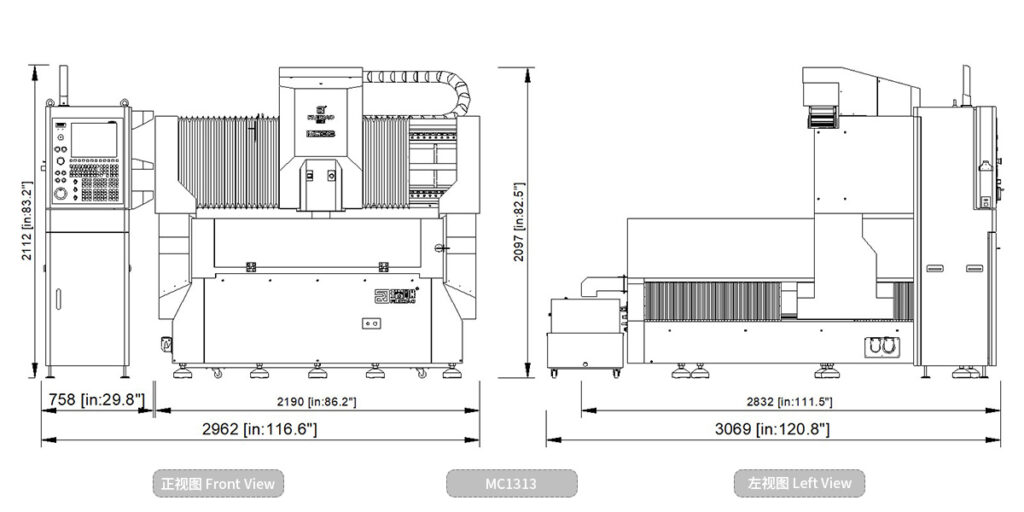

取付寸法
設置寸法
マシンの詳細な設置寸法
