NB1313 3축 고속 갠트리 CNC
NB1313 3축 고속 갠트리 CNC
NB1313 3-Axis High-Speed Gantry CNC- 스트로크 (X/Y/Z)1,300X1,300X220mm
- 작업대 크기1,300X1,300mm
- 침대 소재주철 베이스
- 스핀들 사양7.5kW 24,000rpm(Φ120)
- 툴 매거진NBT30 직렬형 12자루
- 최대 래피드48m/분
- 가이드웨이 사양 (X/Y/Z)롤러 35/35/35
- 기계 치수2,376×3,816×2,290 mm

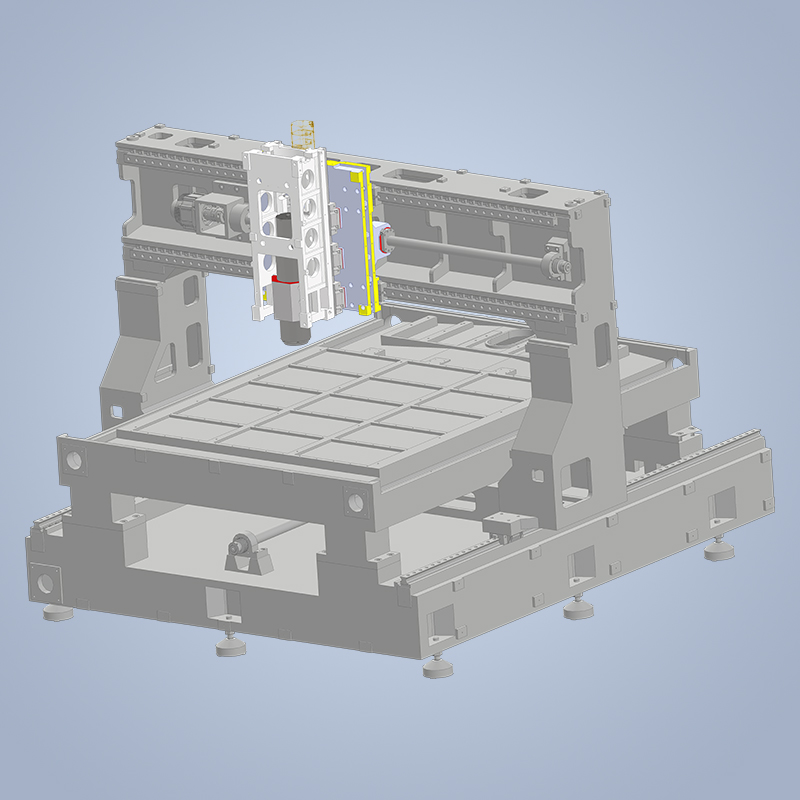

전체 주철 베이스
NB1313 모델은 전량 회주철 구조를 채택하고 있습니다
바닥 침대는 회색 주철 주조 몰딩으로 만들어져 산처럼 견고합니다;
입 모양의 갠트리로 정밀도를 높입니다;
일체 주조 방식으로 제작된 Z축 슬라이드 플레이트 및 스핀들 하우징;
산업 응용
산업 분야
Ruidiao 고속 갠트리 CNC는 다양한 산업 분야에서 널리 사용되고 있습니다.
제품 이점:
NB1313은 RuiDiao가 설계한 전방 커버형 대형 판재 가공용 갠트리 CNC 공작기계로, 자중은 6.5톤이며 35호 중형 롤러 가이드레일을 장착하여 비철금속 판재 및 절연판재의 경량 절삭 가공에 특화되어 있어 가공 효율이 높습니다. Φ120mm 기계식 스핀들을 장착했으며, 기계 본체에 크레인 설치 공간이 확보되어 있습니다. NK500 회전식 원터치 패널을 탑재해 조작이 편리하며, 이중 스크류 자동 칩 배출 장치가 유지보수 부담을 줄여줍니다.
- 높은 정밀도와 안정성: 3축 모두 35번 롤러 가이드레일을 채택하여, 일정 수준의 가공 강도와 정밀도 요구 사항을 충족할 수 있습니다;
- 내구성 및 녹 방지: 물통은 304 스테인리스 스틸로 만들어져 수돗물 냉각수 조건에서 녹슬지 않고 부식되지 않으며 장비의 수명이 더 깁니다;
- 더블 헤드 옵션: 이 기계에는 두 개의 공작물을 동시에 가공할 수 있는 더블 Z축을 옵션으로 장착하여 효율성을 두 배로 높일 수 있습니다;
- 고품질 구성: NK500 시스템, 자동 공구 세팅 기기, 공구 매거진 등 표준, 스핀들 속도 24000rpm, 높은 가공 효율, 보다 편리한 작동;
- 강력한 적응성: 압력 흡입 이중 사용 진공 흡착 테이블을 장착하여 다양한 가공 공작물 고정의 요구를 충족할 수 있으며 다중 장면 제작에 적합합니다.
핵심 구성
스마트 코어
Weihong NK500 시스템을 탑재하여 고효율 가공 및 인건비 절감.
최적화 및 개선 과정에서 공작 기계를 지속적으로 사용하여 사용자에게 보다 효율적인 공작 기계를 제공함으로써 우리의 원래 마음과 사명을 실현하기 위해 노력합니다.
제어계
NK500 모션 제어 시스템은 루이댜오와 바이혼이 공동 개발한 고효율 CNC 시스템입니다.
15인치 대형 스크린을 장착하여 더 많은 콘텐츠를 표시하고 작업 중 페이지를 넘기는 동작을 줄였으며, 풀 키보드 레이아웃과 더 많은 기능 키를 채택하여 자주 사용하는 대부분의 기능을 키 인터페이스에서 하나의 키로 조작할 수 있고 기계 속도, 스핀들 속도 및 실행 배율 노브를 장착하여 가공 속도를 빠르게 조정할 수 있습니다.
- NC eng 파일 두 번째 로드
- 원터치 도구 변경
- 모든 공구 매거진에 대한 원터치 자동 공구 설정
- 다중 좌표계
- USB 스틱, 케이블 가이드.
- OPC UA\MTConnect 프로토콜
- 엔씨게이트웨이 게이트웨이
- 중국어-영어 이중 언어
매개변수
기술 사양
자세한 기술 매개 변수는 고객 서비스에 문의하거나 400-100-6952로 전화하세요.
| 모델 | NB1313 | NB1326 | NB1515 | NB1530 |
|---|---|---|---|---|
| X/Y/Z 작업 스트로크(mm)/(인치) | 1,300×1,300×220 51.2인치×51.2인치×8.7인치" | 1,300×2,600×220 51.2인치×102.4인치×8.7인치" | 1,500×1,500×220 59.0"×59.0"×8.7" | 1,500×3,000×220 59.0인치×118.1인치×8.7인치" |
| 테이블 크기(mm)/(인치) | 1,300×1,300 51.2인치×51.2인치" | 1,300×2,600 51.2인치×102.4인치" | 1,500×1,500 59.0"×59.0" | 1,500×3,000 59.0인치×118.1인치" |
| 공작물 클램핑 방법 | 진공 흡입 컵 | 진공 흡입 컵 | 진공 흡입 컵 | 진공 흡입 컵 |
| 보조 테이블 자료 | 알루미늄 | 알루미늄 | 알루미늄 | 알루미늄 |
| 진공 테이블 구역 제어 | 구역 3 | 구역 3 | 구역 3 | 구역 3 |
| 진공 흡입 컵 슬롯 너비(mm)/(인치) | 6 0.236 | 6 0.236 | 6 0.236 | 6 0.236 |
| 흡입 컵 나사 구멍 사양 | M8*21mm | M8*21mm | M8*21mm | M8*21mm |
| 최대 작업 하중(kg)/(파운드) | 1,200 2,600 | 1,500 3,300 | 1,500 3,300 | 1,500 3,300 |
| 기계의 주요 구조 | 주철 베이스 | 주철 베이스 | 주철 베이스 | 주철 베이스 |
| 공작 기계의 외부 판금 구조 | 2.2미터 높이 보호 | 2.2미터 높이 보호 | 2.2미터 높이 보호 | 2.2미터 높이 보호 |
| 스핀들 출력(kW) | 7.5 | 7.5 | 7.5 | 7.5 |
| 최대 스핀들 속도(rpm) | 24,000rpm(Φ120) | 24,000rpm(Φ120) | 24,000rpm(Φ120) | 24,000rpm(Φ120) |
| 스핀들 냉각기 | 오일 쿨러 | 오일 쿨러 | 오일 쿨러 | 오일 쿨러 |
| 도구 매거진 유형 및 용량 | 인라인 16 핸들 | 인라인 16 핸들 | 인라인 16 핸들 | 인라인 16 핸들 |
| 블로잉 및 플러싱 처리 | 표준 장비 | 표준 장비 | 표준 장비 | 표준 장비 |
| 공구 홀더 및 콜릿 사양 | NBT30-SK10/16 | NBT30-SK10/16 | NBT30-SK10/16 | NBT30-SK10/16 |
| 자동 공구 세팅 기계 | 표준 장비 | 표준 장비 | 표준 장비 | 표준 장비 |
| 빠른 시스템 속도(m/min)/(in/min) | 48 1,889 | 48 1,889 | 36 1,417 | 36 1,417 |
| 최대 절삭 이송 속도(m/min)/(in/min) | 18 708 | 18 708 | 15 590 | 15 590 |
| 가이드 사양 X/Y/Z | 롤러 35/35/35 | 롤러 35/35/35 | 롤러 35/35/35 | 롤러 35/35/35 |
| Z축 슬라이더 수(전용) | 6 | 6 | 6 | 6 |
| 드라이브 시스템 | 바이혼 어셈블리 드라이브 | 바이혼 어셈블리 드라이브 | 바이혼 어셈블리 드라이브 | 바이혼 어셈블리 드라이브 |
| 작동 전압 | 3상 380V/50Hz | 3상 380V/50Hz | 3상 380V/50Hz | 3상 380V/50Hz |
| 전체 기계의 정격 전력(kW) | 10 | 10 | 10 | 10 |
| 공기 공급원 압력(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
| 자동 칩 제거 나사 | 표준 장비 | 표준 장비 | 표준 장비 | 표준 장비 |
| 자동 그리스 윤활 시스템 | 표준 장비 | 표준 장비 | 표준 장비 | 표준 장비 |
| 기계 무게(kg)/(파운드) | 6,500 14,300 | 7,500 16,500 | 7,000 15,000 | 8,300 18,300 |
| 전기 캐비닛 치수(mm)/(인치) | 无 | 无 | 无 | 无 |
| 기계 크기(mm)/(인치) | 2,376 × 3,816 × 2,290 93.5인치 × 150.2인치 × 90.1인치" | 2,376×5,116×2,290 90.5"×201.4"×90.1" | 2,576×4,016×2,290 101.4인치×158.1인치×90.1인치" | 2,576×5,516×2,290 101.4인치×217.2인치×90.1인치" |
| 라디에이터(자동차) | 304 스테인리스 스틸 물 탱크 200L | 304 스테인리스 스틸 물 탱크 200L | 304 스테인리스 스틸 물 탱크 200L | 304 스테인리스 스틸 물 탱크 200L |
참고: 차트의 이중 매개변수는 미터법 및 영국식 단위로 표시되며 사전 고지 없이 변경될 수 있습니다.

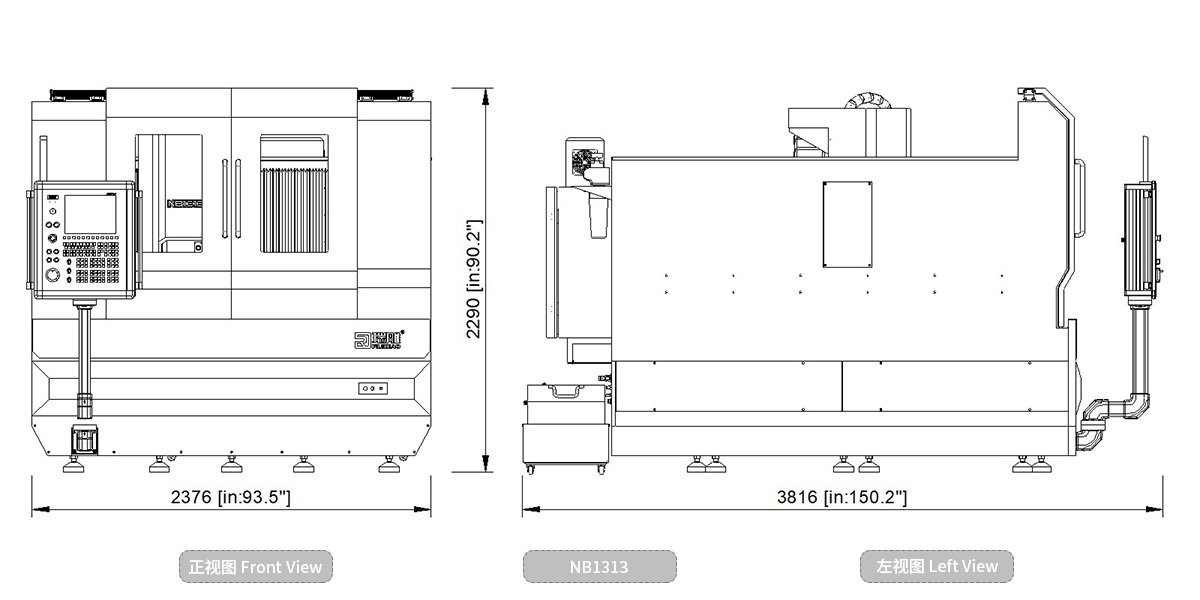

장착 치수
설치 치수
기계 상세 장착 치수
